鍛鋼閘閥當前位置：首頁 > 產品中心 > 閘閥 > 鍛鋼閘閥
  • 鍛鋼法蘭閘閥

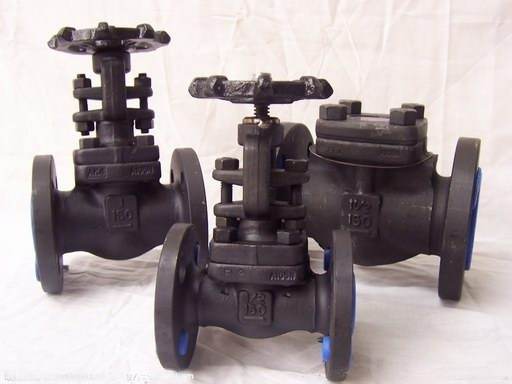

鍛鋼法蘭閘閥

  • 產品名稱：國產激情久久久久影院小草:鍛鋼法蘭閘閥
  • 產品型號：Z41H/Y
  • 產品口徑：DN15-50mm
  • 產品壓力：150-1500LB
  • 產品材質：鍛鋼、鍛不銹鋼
  • 聯系電話：021-51061127
  • 聯系傳真：021-51062214
  • Email：fashengfamen@126.com
  • 聯系人：陳云非
  • 聯系手機：18217570461
  • QQ：203398752
  • 公司名：上海閥盛閥門制造有限公司
  • 帳號：03416900040048386
  • 開戶行：農行上海水清南路支行
  • 售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)盛閥(fa)(fa)門制(zhi)造有(you)限公司主要生產鍛鋼(gang)(gang)(gang)法(fa)蘭(lan)(lan)(lan)閘(zha)(zha)閥(fa)(fa)，可提供鍛鋼(gang)(gang)(gang)法(fa)蘭(lan)(lan)(lan)閘(zha)(zha)閥(fa)(fa)價格，鍛鋼(gang)(gang)(gang)法(fa)蘭(lan)(lan)(lan)閘(zha)(zha)閥(fa)(fa)說明書，鍛鋼(gang)(gang)(gang)法(fa)蘭(lan)(lan)(lan)閘(zha)(zha)閥(fa)(fa)實物圖，鍛鋼(gang)(gang)(gang)法(fa)蘭(lan)(lan)(lan)閘(zha)(zha)閥(fa)(fa)結構(gou)圖，鍛鋼(gang)(gang)(gang)法(fa)蘭(lan)(lan)(lan)閘(zha)(zha)閥(fa)(fa)外形尺寸，鍛鋼(gang)(gang)(gang)法(fa)蘭(lan)(lan)(lan)閘(zha)(zha)閥(fa)(fa)執(zhi)行標準，鍛鋼(gang)(gang)(gang)法(fa)蘭(lan)(lan)(lan)閘(zha)(zha)閥(fa)(fa)工(gong)作原理(li)，鍛鋼(gang)(gang)(gang)法(fa)蘭(lan)(lan)(lan)閘(zha)(zha)閥(fa)(fa)作用特點。

鍛鋼法蘭閘閥產品引用標準：
設計與制造：API 600
結構長度：ANSI B 16.10
壓力溫度等級：ANSI B 16.34
試驗與檢驗：API 598
鍛鋼法蘭閘閥產品用途：
鍛鋼法蘭閘閥適用于ANSI Class 150～2500，工作溫度＜600℃的石油、化工、火力電站等各種工況的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動、氣動等。
鍛鋼法蘭閘閥產品結構特點：
1.產品設計制造按API標準，密封可靠，性能優良、能與進口設備配套使用。
2.600Lb以上閘板與閥座密封采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長
3.閥桿經調質和表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
4.采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
5.閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
6.1500LB、2500LB中腔采用壓力自緊式密封結構。密封性能隨內壓升高而升高，可靠性高。

7.倒密封采用(yong)不銹鋼(gang)螺紋連接密封座或本體堆焊奧氏(shi)體不銹鋼(gang)而(er)成，倒密封可(ke)靠，填料(liao)更換(huan)和維修可(ke)在不停機情(qing)況(kuang)下(xia)進行(xing)，方便快捷不影響系(xi)統運行(xing)。

鍛鋼法蘭閘閥主要零件的材料說明：
閥體
WCB
WC1
WC6
WC9
ZGCr5Mo
CF8
CF8M ZGCr18Ni9Ti
CF3
CF3M
閥蓋
WCB
12Cr1MoV WC1
12Cr1MoV WC6
12Cr1MoV WC9
12Cr1MoV ZGCr5Mo
304 CF8
316 CF8M
CF3
CF3M
支架
WCB
WCB
WCB
WCB
WCB
CF8
CF8M
CF3
CF3M
閘板
WCB
WC1
WC6
WC9
ZGCr5Mo
CF8
CF8M
CF3
CF3M
閥桿
2Cr13
25Cr2MoV
閥座
25
304
304
304
304
304
304
304
304
密封環
包覆墊、增強柔性石墨
填料
增強柔性石墨
閥桿螺母
ZCuA110Fe3
法蘭標準符合API 602，MSS-SP-118（可采用標準）和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-Sp-25。
鍛鋼法蘭閘閥采用以下結構
全徑或縮徑
結構長度按ANSI B16.10
法蘭尺寸按ANSI B16.5
壓力自緊式閥蓋
明桿支架型（OS&Y）
自定心壓板壓套式
整體上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋
鍛鋼法蘭端閘閥 150Lb-600Lb標準材質明細表
序號
零件名稱
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
閥體
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
閥座
A276 420
A276 304
A276 304(L)
A276 316(L)
3
閘板
A182 F430
A182 F304
A182 F304(L)
A182 F316(L)
4
閥桿
A182 F6a
A182 F304
A182 F304(L)
A182 F316(L)
5
墊片
316夾柔性石墨
316夾PTFE
6
閥蓋
A105
A182 F22
A182 F304(L)
A182 F316(L)
7
閥蓋螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
8
圓柱銷
A276 420
A276 304
9
填料壓套
A276 410
A182 F304(L)
A182 F316(L)
10
活節螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
11
填料壓板
A105
A182 F304
12
螺母
A194 2H
A194 4
A194 8
A194 8M
13
閥桿螺母
A276 420
14
鎖緊螺母
A194 2H
A194 4
A194 8
A194 8M
15
銘牌
SS
16
手輪
A197
17
潤滑墊片
A273 431
18
填料
柔性石墨
PTFE
適用介質
水、蒸汽、油品等
水、蒸氣、油品等
硝酸、醋酸等
適用溫度
-29°C～425°C
-29°C～550°C
-29°C～200°C
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
鍛鋼法蘭閘閥尺寸（mm)和重量（Kg）
NPS
1/2
3/4
1
11/4
11/2
2
L(RF)
L1(BW)
150Lb
108
117
127
140
165
203
300Lb
145
152
165
178
190
216
600Lb
165
190
216
229
241
292
H（開）
150,300Lb
158
169
197
236
246
283
600Lb
169
197
236
246
283
320
W
100
100
125
160
160
180
重量
150
RTJ
4.5
5.2
8.2
11.5
12.5
20.3
BW
2.8
3.3
5.4
7.1
8.2
12.5
300
RTJ
4.8
6.2
9.3
14
15.5
23.4
BW
3.5
4.4
6.8
8.1
9.2
15.4
600
RTJ
5.9
7.4
10.4
16.2
17.5
18.3
BW
4.5
5.1
8.2
10.5
12.4
20.1
鍛鋼法蘭端閘閥 900Lb-1500Lb標準材質明細表
序號
零件名稱
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
閥體
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
閥座
A276 420
A276 304
A276 304(L)
A276 316(L)
3
閘板
A182 F430
A182 F304
A182 F304(L)
A182 F316(L)
4
閥桿
A182 F6a
A182 F304
A182 F304(L)
A182 F316(L)
5
墊片
316夾柔性石墨
316夾PTFE
6
閥蓋
A105
A182 F22
A182 F304(L)
A182 F316(L)
7
閥蓋螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
8
圓柱銷
A276 420
A276 304
9
填料壓套
A276 410
A182 F304(L)
A182 F316(L)
10
活節螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
11
填料壓板
A105
A182 F304
12
螺母
A194 2H
A194 4
A194 8
A194 8M
13
閥桿螺母
A276 420
14
鎖緊螺母
A194 2H
A194 4
A194 8
A194 8M
15
銘牌
SS
16
手輪
A197
17
潤滑墊片
A273 431
18
填料
柔性石墨
PTFE
適用介質
水、蒸汽、油品等
水、蒸氣、油品等
硝酸、醋酸等
適用溫度
-29°C～425°C
-29°C～550°C
-29°C～200°C
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
鍛鋼法蘭閘閥尺寸（mm)和重量（Kg）
NPS
1/2
3/4
1
11/4
11/2
2
L(RTJ)
900-1500Lb
216
229
254
279
305
371
L1(BW)
900-1500Lb
216
229
254
279
305
368
H（開）
197
197
236
246
283
330
W
125
125
160
160
180
200
重量
RTJ
7.2
11.5
15.6
16.2
22.6
32.8
BW
5.2
9.3
12.4
13.8
18.9
27.5
