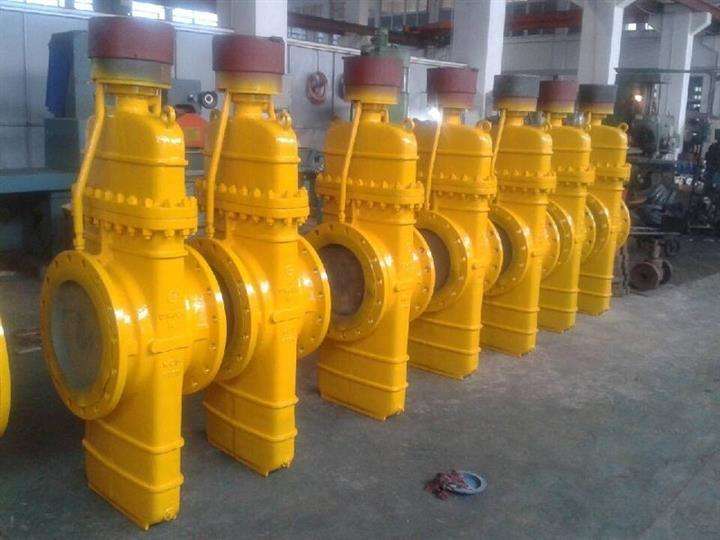

天然氣平板閘閥

產品名稱：國產激情久久久久影院小草:天然氣平板閘閥
產品型號：Z543W/Z543N/Z543Y
產品口徑：DN100-1000mm
產品壓力：1.6-16MPa
產品材質：鑄鐵、鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)(fa)盛閥(fa)(fa)(fa)門(men)制造有限公(gong)司主要生產天(tian)然(ran)(ran)氣(qi)平(ping)板(ban)(ban)閘(zha)(zha)(zha)(zha)閥(fa)(fa)(fa)，可提(ti)供天(tian)然(ran)(ran)氣(qi)平(ping)板(ban)(ban)閘(zha)(zha)(zha)(zha)閥(fa)(fa)(fa)價格(ge)，天(tian)然(ran)(ran)氣(qi)平(ping)板(ban)(ban)閘(zha)(zha)(zha)(zha)閥(fa)(fa)(fa)說明書，天(tian)然(ran)(ran)氣(qi)平(ping)板(ban)(ban)閘(zha)(zha)(zha)(zha)閥(fa)(fa)(fa)實物(wu)圖，天(tian)然(ran)(ran)氣(qi)平(ping)板(ban)(ban)閘(zha)(zha)(zha)(zha)閥(fa)(fa)(fa)結構圖，天(tian)然(ran)(ran)氣(qi)平(ping)板(ban)(ban)閘(zha)(zha)(zha)(zha)閥(fa)(fa)(fa)外形尺(chi)寸，天(tian)然(ran)(ran)氣(qi)平(ping)板(ban)(ban)閘(zha)(zha)(zha)(zha)閥(fa)(fa)(fa)執行標準(zhun)，天(tian)然(ran)(ran)氣(qi)平(ping)板(ban)(ban)閘(zha)(zha)(zha)(zha)閥(fa)(fa)(fa)工作(zuo)(zuo)原理，天(tian)然(ran)(ran)氣(qi)平(ping)板(ban)(ban)閘(zha)(zha)(zha)(zha)閥(fa)(fa)(fa)作(zuo)(zuo)用特點(dian)。

天然氣平板閘閥專用于天然氣、液體石油氣煤氣、油品等。它以獨特的設計、新穎的結構和良好的密封性能徹底解決了閥門因燃氣結焦而引起的關不嚴、開不動等問題，有效地提高了密封性能和使用壽命。真正達到零泄漏。該閥開啟輕巧經久耐用、注：抗硫閥門型號前加“K”，調節閥型號前加“L”，耐磨型號F后加“M”。
采用標準設計與制造：API6D、JB/T5298、GB/T12234

結構長度：ASME B16.10、JB/T5298、GB1221

連接法蘭：ANSI B16.5、GB9113、JB79

閥門的檢驗與試驗：API 598、JB/T9092、GB/T13927

公稱壓力		產品型號
1.0～16.0MPa 150～900Lb	無導流孔	Z543WF、Z543WY、Z543WD、Z543WbF、Z543WbY
1.0～16.0MPa 150～900Lb	有導流孔	Z543NF、Z543DF、Z543YF、Z543F、Z543D、Z543Y

天然氣平板閘閥性能規范：

壓力等級		常溫下壓力試驗(MPa)				適用溫度(℃)			適用介質a
壓力等級		殼體	左密封	右密封	低壓密封	“G”型	“D”型	普通型	“KZ”型	“Z”型
公稱壓力(MPa)	1.0	1.5	1.1	1.1	0.6	-29～250	-45～121	-29～121	含H2S和CO2＞500Mg/m3的介質	石油、天然氣、水等
	1.6	2.4	1.76	1.76	0.6
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
	10.0	15.0	11.0	11.0	0.6
	16.0	24.0	17.6	17.6	0.6
磅級 Lb	150	2.93	2.07	2.07	0.6
	300	5.52	5.52	5.52	0.6
	400	10.0	7.31	7.31	0.6
	600	15.0	11.03	11.03	0.6
	900	22.4	16.54	16.54	0.6

天然氣平板閘閥主要零件材料：

零件名稱	閥體、閥蓋	閘板	閥桿	閥座	閥桿螺母	密封圈	填料	密封指
“Z”	WCB	合金鋼(特殊處理)	不銹鋼	合金鋼(特殊處理)	鋁青銅	填充四氟	填充四氟、膨脹石墨	耐油密封脂
“KZ”型	WCB	合金鋼(特殊處理)	抗硫不銹鋼	合金鋼(特殊處理)	鋁青銅	填充四氟	填充四氟、膨脹石墨	抗硫密封脂

抗硫閥門型號前加“K”、調節型閥門型號前加“L”、耐磨型F后加“M”

天然氣平板閘閥產品標準：

API 6D	管道閥門
JB/T5298	管線用鋼制平板閘閥
ANSI B16.5a	管法蘭及法蘭管件
B/T79.1～79.2J	整體鑄鋼管法蘭
GB/T13927	通用閥門壓力試驗
JB/T9092	閥門的檢驗與試驗
JB/TQ814	鋼制平板閘閥產品質量分等

天然氣平板(ban)閘閥(fa)主(zhu)要外(wai)型尺寸及重量(liang)：

公稱壓力 (MPa)	尺寸(mm)
公稱壓力 (MPa)	DN(mm)		100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
1.0	L		229	254	267	292	330	356	381	406	432	457	508	610	660	711	811
	H		770	870	965	1200	1360	1560	1740	1930	2160	2420	2800	3200	3640	4050	4467
	H1	無導流孔	114	132	150	188	225	247	275	312	335	380	445	490	560	610	715
	H1	有導流孔	214	257	300	388	475	547	625	712	785	880	1045	1190	1360	1510	1715
	重量 (kg)	無導流孔	87	130	140	175	275	350	510	610	830	1150	1780	2350	3380	4460	5740
	重量 (kg)	有導流孔	94	140	151	198	297	378	550	658	896	1240	1922	2530	3650	4817	6200
1.6	L		229	254	267	292	330	356	381	406	432	457	508	610	660	711	811
	H		770	870	965	1200	1360	1560	1740	1930	2160	2420	2800	3200	3640	4050	4467
	H1	無導流孔	114	132	150	188	225	247	275	312	335	380	445	490	560	610	715
	H1	有導流孔	214	257	300	388	475	547	625	712	785	880	1045	1190	1360	1510	1715
	重量 (kg)	無導流孔	90	135	150	185	295	400	550	660	1030	1300	1950	3010	3800	5150	6360
	重量 (kg)	有導流孔	97	145	162	200	318	432	596	713	1100	1400	2100	3250	4100	5560	6868
2.5	L		229	254	267	292	330	356	381	406	432	457	508	610	660	711	811
	H		770	870	965	1200	1370	1560	1740	1970	2260	2420	2800	3230	3640	4050	4467
	H1	無導流孔	114	132	150	188	225	247	275	312	335	380	445	490	560	610	715
	H1	有導流孔	214	257	300	388	475	547	625	712	785	880	1045	1190	1360	1510	1715
	重量 (kg)	無導流孔	95	145	163	200	330	420	575	735	1110	1380	2030	3210	4020	5320	6600
	重量 (kg)	有導流孔	103	156	176	216	356	450	621	794	1198	1490	2192	3466	4340	5745	7130

天然氣平板閘閥主要外型尺寸及重量：

公稱壓力(MPa)	尺寸(mm)
公稱壓力(MPa)	DN(mm)		100	125	150	200	250	300	350	400	450	500	600	700	800
4.0	L		305	381	403	419	457	502	762	838	914	991	1143	1346	1524
	H		770	870	965	1200	1370	1560	1740	1970	2195	2420	2800	3230	3640
	H1	無導流孔	114	132	150	188	225	247	275	312	346	380	445	490	560
	H1	有導流孔	214	257	300	388	475	547	625	712	796	880	1045	1190	1360
	重量 (kg)	無導流孔	110	168	200	350	460	670	870	1390	1620	2050	3140	4140	5550
	重量 (kg)	有導流孔	118	181	215	378	497	723	939	1500	1750	2215	3390	4470	5995
