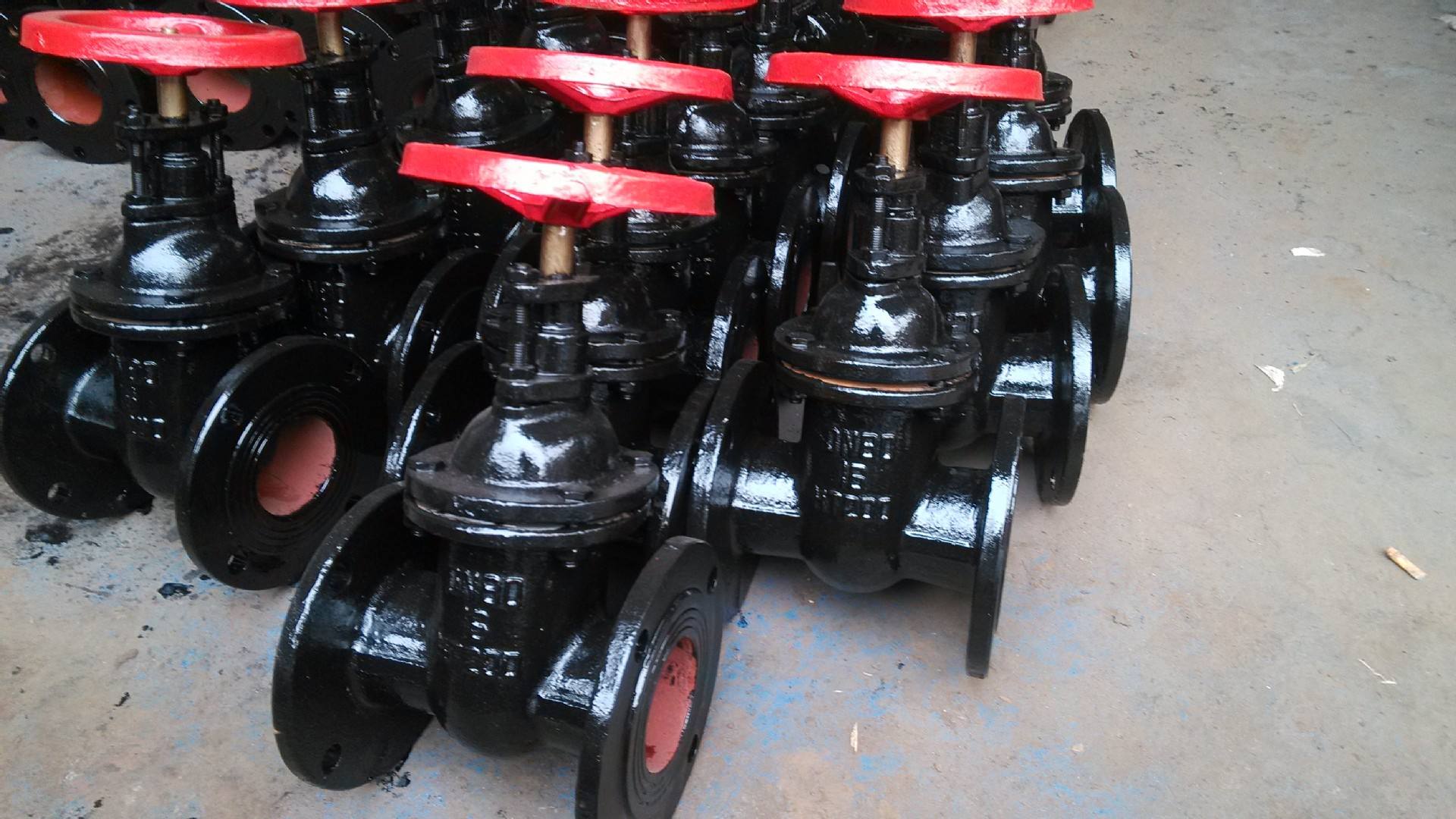

楔式鑄鐵閘閥

產品名稱：國產激情久久久久影院小草:楔式鑄鐵閘閥
產品型號：Z45T/Z41T
產品口徑：DN40-1200mm
產品壓力：1-1.6MPa
產品材質：灰鑄鐵
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海(hai)閥(fa)(fa)盛閥(fa)(fa)門制造(zao)有限公司主要生產楔(xie)式(shi)(shi)(shi)鑄(zhu)鐵(tie)(tie)(tie)閘(zha)閥(fa)(fa)，可(ke)提供楔(xie)式(shi)(shi)(shi)鑄(zhu)鐵(tie)(tie)(tie)閘(zha)閥(fa)(fa)價格，楔(xie)式(shi)(shi)(shi)鑄(zhu)鐵(tie)(tie)(tie)閘(zha)閥(fa)(fa)說明書，楔(xie)式(shi)(shi)(shi)鑄(zhu)鐵(tie)(tie)(tie)閘(zha)閥(fa)(fa)實物(wu)圖，楔(xie)式(shi)(shi)(shi)鑄(zhu)鐵(tie)(tie)(tie)閘(zha)閥(fa)(fa)結構圖，楔(xie)式(shi)(shi)(shi)鑄(zhu)鐵(tie)(tie)(tie)閘(zha)閥(fa)(fa)外形尺寸(cun)，楔(xie)式(shi)(shi)(shi)鑄(zhu)鐵(tie)(tie)(tie)閘(zha)閥(fa)(fa)執行標準，楔(xie)式(shi)(shi)(shi)鑄(zhu)鐵(tie)(tie)(tie)閘(zha)閥(fa)(fa)工作原理，楔(xie)式(shi)(shi)(shi)鑄(zhu)鐵(tie)(tie)(tie)閘(zha)閥(fa)(fa)作用特點。

楔式鑄鐵閘閥主要技術參數：

型號	公稱壓力MPa	試驗壓力MPa			工作溫度	使用介質
		強度	密封（液）	低壓密封（氣）
Z41H(T)-10	1.0	1.5	1.1	0.6	≤200℃	水、蒸汽
Z41H(T)-10C

楔式鑄鐵閘閥主要零件材料：

型號	閥體	閥蓋	閘板	閥桿螺母	閥桿	填料
Z41H(T)-10	灰鑄鐵		灰鑄鐵	銅	不銹鋼	油浸石棉盤根
Z41H(T)-10C	鑄鋼

楔式鑄鐵閘(zha)閥(fa)主(zhu)要(yao)外形(xing)尺(chi)寸(cun)(法蘭尺(chi)寸(cun)按 JB78 PN1.0MPa規定）

口徑 DN(mm)	Z41H(T)-10(10C)
口徑 DN(mm)	L	D	H	H1	D0
40	165	145	250	295	160
50	180	160	270	325	180
65	195	180	300	380	180
80	210	195	330	420	200
100	230	215	410	520	200
125	255	245	470	610	240
150	280	280	550	710	240
200	330	335	700	915	320
250	380	390	830	1095	320
300	420	445	960	1275	400
350	450	500	1130	1500	400
400	480	565	1345	1760	500
450	510	615	1450	1920	500
500	540	670	1650	2170	720
600	600	780	-	-	-
700	660	895
800	720	1010
900	780	1110
1000	840	1220
1200	960	1450	-	-	-

楔式鑄鐵閘閥主要技術參數：

型號	公稱壓力MPa	試驗壓力MPa		工作溫度	使用介質
		密封	強度
Z45H-10	1.0	1.1	1.5	≤100-200℃	水、蒸汽、油
Z45W-10
Z45T-10
Z45T-16	1.6	1.76	2.4	≤200℃	水、蒸汽、油
Z45W-16
Z45H-16C
Z45T-16C
Z45W-16C

楔式鑄鐵閘閥主要零件材料：

型號	閥體、閥蓋、閘板	密封圈	閥桿	填料
Z45H-10	灰鑄鐵、鑄鋼	不銹鋼	碳鋼、不銹鋼	浸油石棉盤根
Z45W-10
Z45T-10
Z45T-16
Z45W-16
Z45H-16C
Z45T-16C
Z45W-16C

楔式鑄鐵閘閥主要外形尺寸：

口徑 DN（mm)	Z45T-10				Z45-16（C）
口徑 DN（mm)	L	D	H	D0	L	D	H	D0
40	165	145	300	160	240	345	200	160
50	180	160	300	180	250	355	240	180
65	195	180	340	180	265	375	240	180
80	210	195	360	200	280	435	280	200
100	230	215	400	200	300	500	320	200
125	255	245	500	240	325	615	360	240
150	280	280	550	240	350	675	360	240
200	330	335	620	320	400	750	400	320
