氣動蝶閥當前位置：首頁 > 產品中心 > 蝶閥 > 氣動蝶閥
  • 氣動對夾式蝶閥

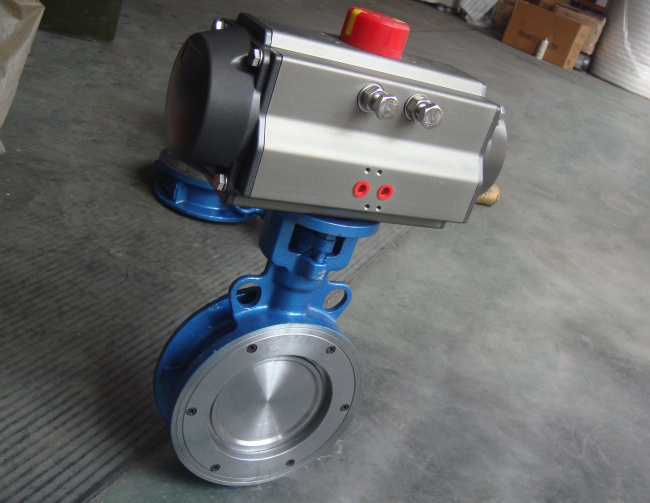

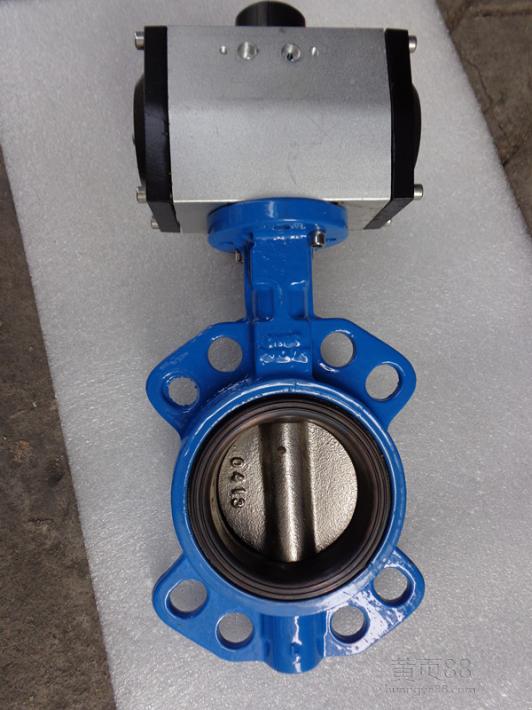

氣動對夾式蝶閥

  • 產品名稱：國產激情久久久久影院小草:氣動對夾式蝶閥
  • 產品型號：D671X/F
  • 產品口徑：DN50-800mm
  • 產品壓力：1-1.6MPa
  • 產品材質：鑄鐵、鑄鋼、不銹鋼
  • 聯系電話：021-51061127
  • 聯系傳真：021-51062214
  • Email：fashengfamen@126.com
  • 聯系人：陳云非
  • 聯系手機：18217570461
  • QQ：203398752
  • 公司名：上海閥盛閥門制造有限公司
  • 帳號：03416900040048386
  • 開戶行：農行上海水清南路支行
  • 售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)盛閥(fa)門制造有限公(gong)司主要(yao)生(sheng)產氣(qi)動對(dui)(dui)夾(jia)(jia)(jia)(jia)式(shi)(shi)蝶(die)(die)閥(fa)，可提供氣(qi)動對(dui)(dui)夾(jia)(jia)(jia)(jia)式(shi)(shi)蝶(die)(die)閥(fa)價格，氣(qi)動對(dui)(dui)夾(jia)(jia)(jia)(jia)式(shi)(shi)蝶(die)(die)閥(fa)說明書(shu)，氣(qi)動對(dui)(dui)夾(jia)(jia)(jia)(jia)式(shi)(shi)蝶(die)(die)閥(fa)實物圖(tu)，氣(qi)動對(dui)(dui)夾(jia)(jia)(jia)(jia)式(shi)(shi)蝶(die)(die)閥(fa)結構圖(tu)，氣(qi)動對(dui)(dui)夾(jia)(jia)(jia)(jia)式(shi)(shi)蝶(die)(die)閥(fa)外形尺寸，氣(qi)動對(dui)(dui)夾(jia)(jia)(jia)(jia)式(shi)(shi)蝶(die)(die)閥(fa)執行標準，氣(qi)動對(dui)(dui)夾(jia)(jia)(jia)(jia)式(shi)(shi)蝶(die)(die)閥(fa)工作(zuo)原理，氣(qi)動對(dui)(dui)夾(jia)(jia)(jia)(jia)式(shi)(shi)蝶(die)(die)閥(fa)作(zuo)用特(te)點。

氣(qi)動對夾式蝶(die)閥該(gai)產品由橡膠密封蝶(die)閥和碳鋼或不銹鋼閥板(ban)、閥桿構成(cheng)。適用于(yu)溫度(du)≤80～120℃如食品、醫(yi)藥、化工、石(shi)油、電力、輕紡、造紙等給排水、氣(qi)體管道上作調節(jie)流量和截流介質的作用。

氣動對(dui)夾式蝶閥其主要特點為:

1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
氣動對夾式蝶閥主要技術參數：
公稱通徑
DN（mm）
50～800
公稱壓力
PN（MPa）
0.6
1.0
1.6
試驗壓力
強度試驗
0.9
1.5
2.4
密封試驗
0.66
1.1
1.76
氣密封試驗
0.6
0.6
0.6
適用介質
空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
零件名稱
材料
閥體
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板
鑄鋼、不銹鋼及特殊材料
密封圈
各種橡膠、聚四氟
閥桿
2Cr13、不銹鋼
填料
O型圈、柔性石墨O

氣動對夾式蝶閥密封材料選用和適用溫度：

材料品種
氯丁橡膠
丁晴橡膠
乙丙橡膠
聚四氟乙烯
硅橡膠
氟橡膠
天然橡膠
尼龍
英語簡稱
CR
NBR
EPDM
PTFE
SI
VITON
NR
PA
型號代號
X或J
XA或JA
XB或JB
F或XC、JC
XD或JD
XE或JE
X1
N
耐最高溫度
82℃
93℃
150℃
232℃
250℃
204℃
85℃
93℃
耐最低溫度
-40℃
-40℃
-40℃
-268℃
-70℃
-23℃
-20℃
-73℃
適用工作溫度
0~+80℃
-20~+82℃
-40~+125℃
-30~+150℃
-70~+150℃
-23~+150℃
-20~+85℃
-30~+93℃


氣(qi)動對夾式蝶閥連接尺寸：

公稱通徑
(DN)
L
D1
D
z-φd
H
H0
A
B
50
43
125
165
4-18
63
315
180
65
65
46
145
185
4-18
70
330
180
65
80
46
160
200
8-18
83
390
245
72
100
52
180
220
8-18
105
431
245
72
125
56
210
250
8-18
115
455
245
72
150
56
240
285
8-22
137
626
355
93
200
60
295
340
8-22
164
720
350
93
250
68
350
395
12-22
206
800
550
350
300
78
400
445
12-22
230
860
600
350
350
78
460
505
16-22
248
883
600
350
400
102
515
565
16-26
289
972
600
350
450
114
565
615
20-26
320
1043
750
380
500
127
620
670
20-26
343
1098
750
380
600
154
725
780
20-30
413
1236
750
380
700
165
840
895
24-30
478
1431
750
380
800
190
950
1015
24-33
525
1488
750
380
