渦輪蝶閥當前位置:首頁 > 產品中心 > 蝶閥 > 渦輪蝶閥
  • 蝸輪氟橡膠蝶閥

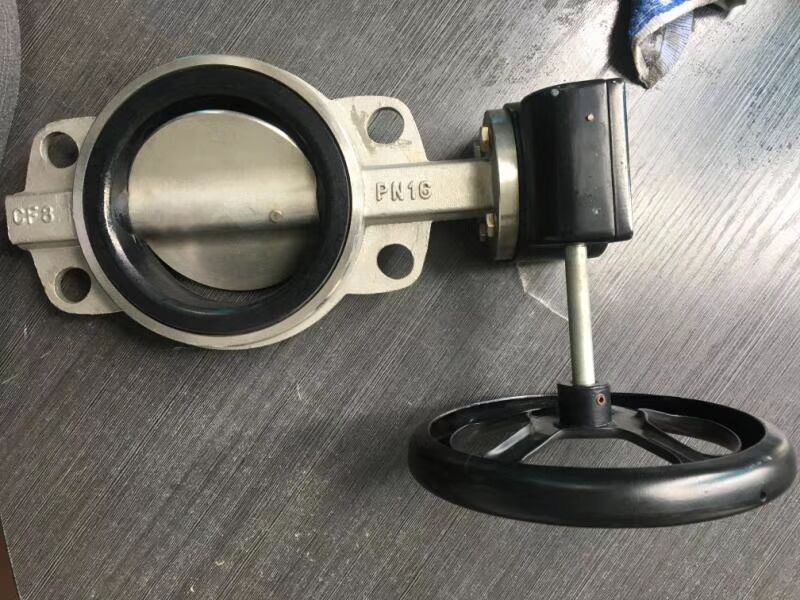

蝸輪氟橡膠蝶閥

  • 產品名稱:國產激情久久久久影院小草:蝸輪氟橡膠蝶閥
  • 產品型號:D371X
  • 產品口徑:DN50-1200mm
  • 產品壓力:1-1.6MPa
  • 產品材質:鑄鐵、鑄鋼、不銹鋼
  • 聯系電話:021-51061127
  • 聯系傳真:021-51062214
  • Email:fashengfamen@126.com
  • 聯系人:陳云非
  • 聯系手機:18217570461
  • QQ:203398752
  • 公司名:上海閥盛閥門制造有限公司
  • 帳號:03416900040048386
  • 開戶行:農行上海水清南路支行
  • 售后承諾:質保一年,質量三包:包修、包換、包退。

上海閥(fa)盛(sheng)閥(fa)門(men)制造有限(xian)公司主要(yao)生產(chan)蝸(gua)(gua)輪(lun)氟橡(xiang)膠(jiao)(jiao)蝶(die)閥(fa),可提供蝸(gua)(gua)輪(lun)氟橡(xiang)膠(jiao)(jiao)蝶(die)閥(fa)價格,蝸(gua)(gua)輪(lun)氟橡(xiang)膠(jiao)(jiao)蝶(die)閥(fa)說明書,蝸(gua)(gua)輪(lun)氟橡(xiang)膠(jiao)(jiao)蝶(die)閥(fa)實物圖(tu),蝸(gua)(gua)輪(lun)氟橡(xiang)膠(jiao)(jiao)蝶(die)閥(fa)結構(gou)圖(tu),蝸(gua)(gua)輪(lun)氟橡(xiang)膠(jiao)(jiao)蝶(die)閥(fa)外形(xing)尺(chi)寸,蝸(gua)(gua)輪(lun)氟橡(xiang)膠(jiao)(jiao)蝶(die)閥(fa)執行標準,蝸(gua)(gua)輪(lun)氟橡(xiang)膠(jiao)(jiao)蝶(die)閥(fa)工作原理,蝸(gua)(gua)輪(lun)氟橡(xiang)膠(jiao)(jiao)蝶(die)閥(fa)作用(yong)特點。

蝸輪氟橡膠蝶閥我公司研制的蝸輪蝶閥結構緊湊,90°回轉開關輕松,密封可靠,使用壽命長,被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中,作為調節和截止使用。
二、D371X蝸輪蝶閥特點:
1、本閥采用雙偏心結構,具有越關越緊的密封功能,密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對,使用壽命長。
3、橡膠密封圈即可位于閥體上,也可以位于蝶板上,可適用不同特點的介質,供用戶選擇。
4、蝶板采用框架結構,強度高,過流面積大,流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料,就可使用于不同介質。
6、本閥具有雙向密封功能,安裝時不受介質流向的控制,也不受空間位置的影響,可在任何方向安裝。
7、本閥結構獨特,操作靈活,省力,方便。
三、蝸輪氟橡膠蝶閥主要結束參數:
公稱通經DN(mm)
50~2000
50~1600
公稱藥理PN(MPa)
0.6
1.0
1.6
密封試驗(MPa)
0.66
1.1
1.76
強度試驗(MPa)
0.9
1.5
2.4
適用溫度
丁腈橡膠:-40℃~90℃氟橡膠:-20℃~200℃
適用介質
水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率
符合GB/T13927-92標準
驅動方式
蝸輪傳動、電動、氣動、液動

四、蝸輪氟橡膠蝶閥主要零部件材料:

零件名稱
材料
閥體
WCB、QT450-10、HT200、HT250
蝶板
WCB、QT450-10、HT200、HT250
閥軸
2Cr13
密封圈
丁腈耐油橡膠
填料
柔性石墨

五、蝸輪氟橡膠蝶閥執行標準:

制造標準
GB/T 122387-89
法蘭標準
GB9113-2000、GB17241.6-1998
結構長度標準
GB12221-89
檢驗標準
GB/T 13927-92


六、蝸輪氟(fu)橡膠(jiao)蝶(die)閥(fa)主要外形連接尺寸:                                  單位:mm

DN
L
H
H1
A
B
ФD
0.6MPa
1.0MPa
1.6MPa
50
43
77
309
180
200
88
99
99
65
46
85
320
180
200
108
118
118
80
46
95
340
180
200
124
132
132
100
52
105
360
180
200
144
156
156
125
56
129
405
180
200
174
184
184
150
56
132
450
270
280
199
211
211
200
60
165
607
270
280
254
266
266
250
68
197
659
270
280
309
319
319
300
78
234
742
380
420
363
370
370
350
78
283
792
380
420
413
429
429
400
102
325
887
450
470
463
480
480
450
114
369
935
480
490
518
530
548
500
127
404
985
480
490
568
582
609
600
154
470
1243
480
490
667
682
720
700
165
503
1346
640
660
772
794
794
800
190
571
1466
640
660
878
901
901
900
203
621
1565
750
860
978
1001
1001
1000
216
702
1781
850
900
1078
1112
1112
1200
254
818
1965
850
900
1295
1328
1328
