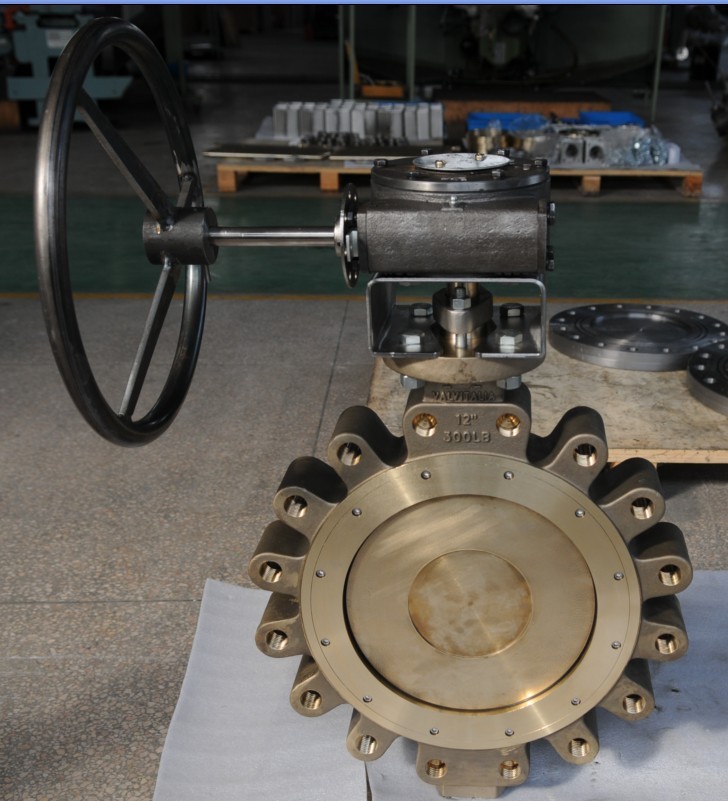

凸耳式蝶閥

產品名稱：國產激情久久久久影院小草:凸耳式蝶閥
產品型號：D373H
產品口徑：DN40-1000mm
產品壓力：1.6-4MPa
產品材質：鑄鐵、鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)(fa)盛閥(fa)(fa)(fa)門制造(zao)有限公司主要(yao)生產凸(tu)(tu)(tu)(tu)(tu)耳(er)(er)(er)式(shi)蝶(die)(die)閥(fa)(fa)(fa)，可(ke)提供凸(tu)(tu)(tu)(tu)(tu)耳(er)(er)(er)式(shi)蝶(die)(die)閥(fa)(fa)(fa)價格，凸(tu)(tu)(tu)(tu)(tu)耳(er)(er)(er)式(shi)蝶(die)(die)閥(fa)(fa)(fa)說(shuo)明書，凸(tu)(tu)(tu)(tu)(tu)耳(er)(er)(er)式(shi)蝶(die)(die)閥(fa)(fa)(fa)實物圖(tu)，凸(tu)(tu)(tu)(tu)(tu)耳(er)(er)(er)式(shi)蝶(die)(die)閥(fa)(fa)(fa)結(jie)構圖(tu)，凸(tu)(tu)(tu)(tu)(tu)耳(er)(er)(er)式(shi)蝶(die)(die)閥(fa)(fa)(fa)外(wai)形尺寸，凸(tu)(tu)(tu)(tu)(tu)耳(er)(er)(er)式(shi)蝶(die)(die)閥(fa)(fa)(fa)執(zhi)行標準，凸(tu)(tu)(tu)(tu)(tu)耳(er)(er)(er)式(shi)蝶(die)(die)閥(fa)(fa)(fa)工作原理，凸(tu)(tu)(tu)(tu)(tu)耳(er)(er)(er)式(shi)蝶(die)(die)閥(fa)(fa)(fa)作用特點。

凸耳式蝶閥產品說明：

1、結構長度執行：GB/T12221-1989.DIN3202-1999.標準。
2、連接法蘭符合：GB、DIN、ANSI、JIS、BS標準。
3、試驗與檢驗按GB/T13927-92《通用閥門壓力試驗》及API598標準的規定。

No.	1	2	3	4	5	6	7	8
CODE	閥體	蝶板	閥座	閥軸	圓錐銷	端蓋	襯套	O型圈
DESCRIPTION	BODY	DISC	SEAT	STEM	TAPER PIN	END COVER	BUSHING	"O"RING
MATERIAI	CI/DI/BZ	DI/BZ	EPDM/BUNA	SS316/SS416	SS316/SS416	DI/BZ	PTFE/BZ	EPDM/BUNA
MATERIAI	CF8/CF8M	CF8/CF8M	PTFE	SS410	SS410	CF8/CF8M	PTFE/BZ	EPDM/BUNA

DN	H1	H2	H3	L	φA	φE	φB	φF	DIN PN10		DIN PN16		ANSI B16.1		JIS 10K
DN	H1	H2	H3	L	φA	φE	φB	φF	φC	N-φ	φC	N-φ	φC	N-φ	φC	N-φ
DN40	70	110	32	35	12.7	92	70	9	110	4-φ18	110	4-φ18	98.5	4-φ16	105	4-φ19
DN50	76	168	32	45	12.7	92	70	9	125	4-φ18	125	4-φ18	120.5	4-φ19	120	4-φ19
DN65	89	175	32	48	12.7	92	70	9	145	4-φ18	145	4-φ18	139.5	4-φ19	140	4-φ19
DN80	95	181	32	49	12.7	92	70	9	160	4-φ18	160	8-φ18	152.5	4-φ19	150	8-φ19
DN100	114	200	32	55	15.8	92	70	9	180	8-φ18	180	8-φ18	190.5	8-φ19	175	8-φ19
DN125	127	213	32	58	19.05	92	70	9	210	8-φ18	210	8-φ18	216	8-φ22	210	8-φ23
DN150	140	225	32	59	19.05	92	70	9	240	8-φ23	240	8-φ23	241.5	8-φ22	240	8-φ23
DN200	177	260	36	64	22.2	125	102	11	295	8-φ23	295	12-φ23	298.5	8-φ22	290	12-φ23
DN250	203	292	36	70	28.6	125	102	11	350	12-φ23	355	12-φ27	362	12-φ25	355	12-φ25
DN300	242	337	36	80	31.8	150	125	13	400	12-φ23	410	12-φ27	432	12-φ25	400	16-φ25
DN350	267	368	45	80	31.8	150	125	13	460	16-φ23	470	16-φ27	476	12-φ29	445	16-φ25
DN400	298	400	51	90	33.3	210	165	22	515	16-φ27	525	16-φ30	539.5	16-φ29	510	16-φ27
DN450	318	422	51	109	38	210	165	22	565	20-φ27	585	20-φ30	578	16-φ32	565	20-φ27
DN500	349	479	64	135	41.15	210	165	22	620	20-φ27	650	20-φ33	635	20-φ32	620	20-φ27
DN600	410	562	70	156	50.65	300	254	18	725	20-φ30	770	20-φ36	749.5	20-φ35	730	24-φ33
DN700	520	624	72	169	55	300	254	18	840	24-φ30	840	24-φ36	-	-	840	24-φ33
DN750	495	648	72	175	55	300	254	18	-	-	-	-	914.5	4-11/4-６	900	24-φ33
DN800	591	672	83	195	55	300	254	18	950	24-φ30	950	24-φ39	977.9	4-11/4-6	950	28-φ33
DN900	611	768	77	211	74.25	300	254	18	1050	28-φ33	1050	28-φ39	1086	32-φ41	1050	28-φ33
DN1000	665	823	85	229	84.2	300	254	18	1160	28-φ42	1170	28-φ42	-	-	1160	28-φ36
