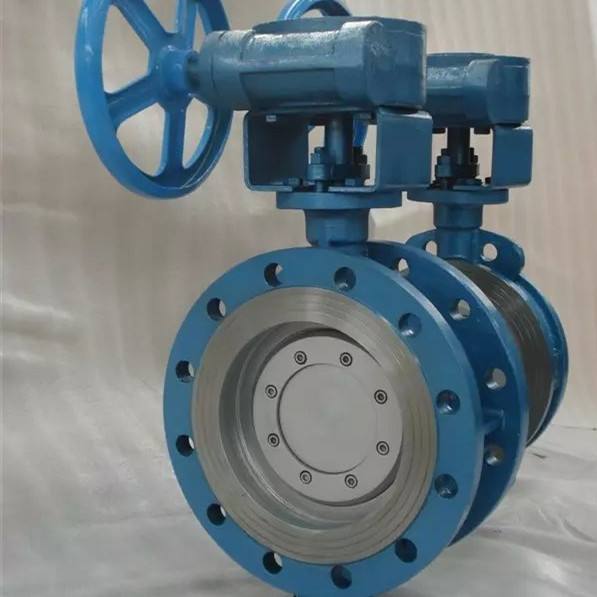

三偏心硬密封蝶閥

產品名稱：國產激情久久久久影院小草:三偏心硬密封蝶閥
產品型號：D373H.D343H
產品口徑：DN40-800mm
產品壓力：1.6-4MPa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)盛(sheng)閥(fa)門制造有限公(gong)司主要生產(chan)三(san)(san)(san)(san)(san)偏(pian)(pian)(pian)(pian)(pian)心(xin)硬(ying)密(mi)(mi)封(feng)蝶(die)(die)閥(fa)，可提供三(san)(san)(san)(san)(san)偏(pian)(pian)(pian)(pian)(pian)心(xin)硬(ying)密(mi)(mi)封(feng)蝶(die)(die)閥(fa)價格，三(san)(san)(san)(san)(san)偏(pian)(pian)(pian)(pian)(pian)心(xin)硬(ying)密(mi)(mi)封(feng)蝶(die)(die)閥(fa)說明書，三(san)(san)(san)(san)(san)偏(pian)(pian)(pian)(pian)(pian)心(xin)硬(ying)密(mi)(mi)封(feng)蝶(die)(die)閥(fa)實物圖，三(san)(san)(san)(san)(san)偏(pian)(pian)(pian)(pian)(pian)心(xin)硬(ying)密(mi)(mi)封(feng)蝶(die)(die)閥(fa)結構圖，三(san)(san)(san)(san)(san)偏(pian)(pian)(pian)(pian)(pian)心(xin)硬(ying)密(mi)(mi)封(feng)蝶(die)(die)閥(fa)外形尺寸，三(san)(san)(san)(san)(san)偏(pian)(pian)(pian)(pian)(pian)心(xin)硬(ying)密(mi)(mi)封(feng)蝶(die)(die)閥(fa)執(zhi)行標(biao)準，三(san)(san)(san)(san)(san)偏(pian)(pian)(pian)(pian)(pian)心(xin)硬(ying)密(mi)(mi)封(feng)蝶(die)(die)閥(fa)工作原(yuan)理，三(san)(san)(san)(san)(san)偏(pian)(pian)(pian)(pian)(pian)心(xin)硬(ying)密(mi)(mi)封(feng)蝶(die)(die)閥(fa)作用特點(dian)。

三偏心硬密封蝶閥要耐高溫、必須使用硬密封、但泄漏量大；要零泄漏、必須使用軟密封、卻不耐高溫。為克服雙偏心蝶閥這一矛盾、又對蝶閥進行了第三次偏心。而所謂第三次偏心，就是密封副的形狀不是正錐，而是斜錐。三偏心蝶閥

三偏心硬密封蝶閥產品采用標準：

結構形式	三偏心
設計依據	GB	API
驅動方式	手動、蝸輪蝸桿傳動、手動、電動
設計標準	GB/T 12238	API609、MSS.SP-68
結構長度	GB/T12221	ASMEB16.10、API609、MSS.SP-6８
連接法蘭	JB/T79 JB/T82、GN/T9115	ASME B16.5、ASME B16.47
試驗和檢驗	JB/T 9092	API 1598

注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造

三(san)偏心硬(ying)密(mi)封蝶閥主(zhu)要(yao)零件材料：

序號 NO.	材質	材質	序號 NO.	零件名稱	材質
1	閥體	WCB、CF8、CF8M、 CF8C、CF3、CF3M	6	填料	柔性石墨
2	閥桿	1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti	7	填料壓蓋	WCB、CF8、CF8M
3	蝶板組合件	WC+f4、WCB+不銹鋼復合件 WCB+F6、CF8、CF8M	8	支架	WCB、CF8、CF8M、CF3、CF3M
4	軸套	Cu、PTFE+不銹鋼	9	蝸輪蝸桿裝置
5	填料墊	2Cr13
