氣動(dong)球(qiu)閥(fa)當前位置：首頁 > 產品中心 > 球閥 > 氣動球閥
  • 三片式氣動球閥

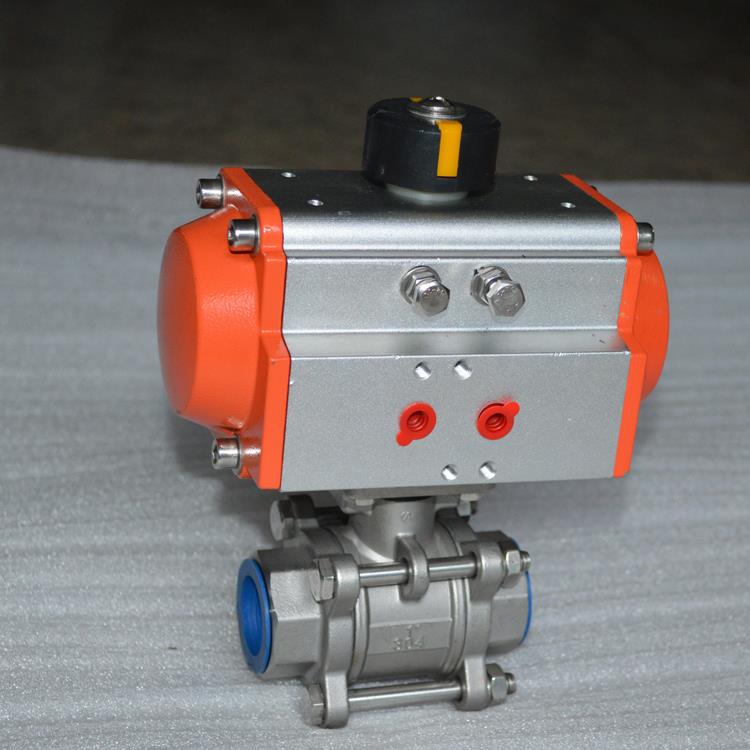

三片式氣動球閥

  • 產品名稱：國產激情久久久久影院小草:三片式氣動球閥
  • 產品型號：Q611F
  • 產品口徑：DN6-100mm
  • 產品壓力：1.6-32MPa
  • 產品材質：鑄鋼、不銹鋼
  • 聯系電話：021-51061127
  • 聯系傳真：021-51062214
  • Email：fashengfamen@126.com
  • 聯系人：陳云非
  • 聯系手機：18217570461
  • QQ：203398752
  • 公司名：上海閥盛閥門制造有限公司
  • 帳號：03416900040048386
  • 開戶行：農行上海水清南路支行
  • 售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)(fa)盛閥(fa)(fa)(fa)門(men)制(zhi)造有限公(gong)司主要(yao)生產三(san)(san)片式氣(qi)(qi)(qi)動(dong)(dong)球(qiu)(qiu)閥(fa)(fa)(fa)，可提(ti)供(gong)三(san)(san)片式氣(qi)(qi)(qi)動(dong)(dong)球(qiu)(qiu)閥(fa)(fa)(fa)價格(ge)，三(san)(san)片式氣(qi)(qi)(qi)動(dong)(dong)球(qiu)(qiu)閥(fa)(fa)(fa)說明書，三(san)(san)片式氣(qi)(qi)(qi)動(dong)(dong)球(qiu)(qiu)閥(fa)(fa)(fa)實物圖，三(san)(san)片式氣(qi)(qi)(qi)動(dong)(dong)球(qiu)(qiu)閥(fa)(fa)(fa)結構(gou)圖，三(san)(san)片式氣(qi)(qi)(qi)動(dong)(dong)球(qiu)(qiu)閥(fa)(fa)(fa)外形尺寸(cun)，三(san)(san)片式氣(qi)(qi)(qi)動(dong)(dong)球(qiu)(qiu)閥(fa)(fa)(fa)執(zhi)行標準(zhun)，三(san)(san)片式氣(qi)(qi)(qi)動(dong)(dong)球(qiu)(qiu)閥(fa)(fa)(fa)工作原理，三(san)(san)片式氣(qi)(qi)(qi)動(dong)(dong)球(qiu)(qiu)閥(fa)(fa)(fa)作用特(te)點。

三片式氣動球閥分為整體式、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。可設置90°開關定位機構，根據需要加鎖以防止誤操作。內螺紋連接不堪閥及對焊連接球閥適用于PN1.0～4.0MPa,工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。
公稱通徑 DN(mm)
6-100
公稱壓力 PN(MPa)
1.6
公稱壓力 PS(MPa)
強度試驗
2.4
密封試驗
1.8
材料 材料代號
C
P
R
主要零件
閥體
WCB
CF8 304
CF8M 316
球體
WCB
CF8 304
CF8M 316i
閥桿
2Cr13
0Cr18Ni9Ti
0Cr17NiMo2
密封圈
增強聚四氟乙烯 對位聚苯
填料
聚四氟乙烯 柔性石墨
適用工況
適用介質
水、蒸汽、油品
硝酸類
醋酸類
適用溫度
-28 ℃ -300 ℃
氣動裝置
型號
OBD 系列
氣源壓力
0.4-0.7MPa
執行標準
設計制造
結構長度
法蘭尺寸
壓力溫度
試驗檢驗
GBT/12238
Gb12221
/
GB/T13927
GB13927


三片式氣動球閥安裝尺寸表：

口徑
(mm)
尺 寸(mm)
氣動裝置型號(僅供參考)
三段式
對焊式
承插焊式
G
L
D
L
d
D
L
d
D1
A
6
1/4
65
11.6
65
11.6
18
65
11.6
14.1～14.3
9.5
OBD50
  10
3/8
65
12.7
65
12.7
18
65
12.7
17.55～17.8
9.5
OBD50
15
1/2
67
15
67
15.8
24
67
15
21.7～21.95
9.5
OBD50
20
3/4
82
20
82
20
28
82
20
27.05～27.3
11.1
OBD50
25
1
91
25
91
25
34
91
25
33.8～34.05
12.7
OBD50
32
11/4
108
32
108
32
41
108
32
42.55～42.8
14.3
OBD65
40
11/2
129
38
129
38
49
129
38
48.65～48.9
15.89
OBD65
50
2
148
50
148
50
62
148
50
61.1～61.35
17.4
OBD80
65
2
186
64
193
64
78
/
/
/
/
OBD80
80
3
206
78
222
78
94
/
/
/
/
OBD100
100
4
240
98
273
98
124
/
/
/
/
OBD130
