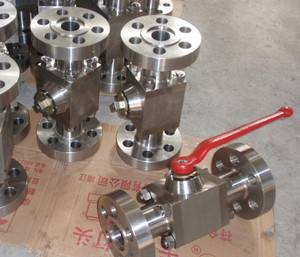

法蘭式高壓球閥
- 產品名稱:國產激情久久久久影院小草:法蘭式高壓球閥
- 產品型號:KHBF(KHMF)
- 產品口徑:DN10-50mm
- 產品壓力:4-31.5MPa
- 產品材質:鑄鋼
- 聯系電話:021-51061127
- 聯系傳真:021-51062214
- Email:fashengfamen@126.com
- 聯系人:陳云非
- 聯系手機:18217570461
- QQ:203398752
- 公司名:上海閥盛閥門制造有限公司
- 帳號:03416900040048386
- 開戶行:農行上海水清南路支行
- 售后承諾:質保一年,質量三包:包修、包換、包退。
上海閥盛閥門制造有限公司主要生產法(fa)(fa)(fa)蘭(lan)式(shi)(shi)高壓(ya)球(qiu)閥,可(ke)提供法(fa)(fa)(fa)蘭(lan)式(shi)(shi)高壓(ya)球(qiu)閥價格,法(fa)(fa)(fa)蘭(lan)式(shi)(shi)高壓(ya)球(qiu)閥說明書(shu),法(fa)(fa)(fa)蘭(lan)式(shi)(shi)高壓(ya)球(qiu)閥實(shi)物圖,法(fa)(fa)(fa)蘭(lan)式(shi)(shi)高壓(ya)球(qiu)閥結構圖,法(fa)(fa)(fa)蘭(lan)式(shi)(shi)高壓(ya)球(qiu)閥外形(xing)尺(chi)寸,法(fa)(fa)(fa)蘭(lan)式(shi)(shi)高壓(ya)球(qiu)閥執行標準(zhun),法(fa)(fa)(fa)蘭(lan)式(shi)(shi)高壓(ya)球(qiu)閥工作(zuo)原理,法(fa)(fa)(fa)蘭(lan)式(shi)(shi)高壓(ya)球(qiu)閥作(zuo)用特點。
法蘭式高壓球閥型號說明:
① 系列代號:KHBF(KHMF)系列法蘭式球閥
② 公稱通徑:16、20、25、32、40、50mm
③ 壓力范圍:40、63、100、160、250、315bar
④ 閥體材料:1-鋼
⑤ 球體材料:1-鋼
⑥ 工作溫度:1、-25~+100℃、2、-30~+170℃
⑦ 其他密封:2-丁晴橡膠
⑧ 手柄形式:02-鋁質直柄06-鋼質曲柄09-不帶手柄
⑨ 設計序號:由生產商定
② 公稱通徑:16、20、25、32、40、50mm
③ 壓力范圍:40、63、100、160、250、315bar
④ 閥體材料:1-鋼
⑤ 球體材料:1-鋼
⑥ 工作溫度:1、-25~+100℃、2、-30~+170℃
⑦ 其他密封:2-丁晴橡膠
⑧ 手柄形式:02-鋁質直柄06-鋼質曲柄09-不帶手柄
⑨ 設計序號:由生產商定

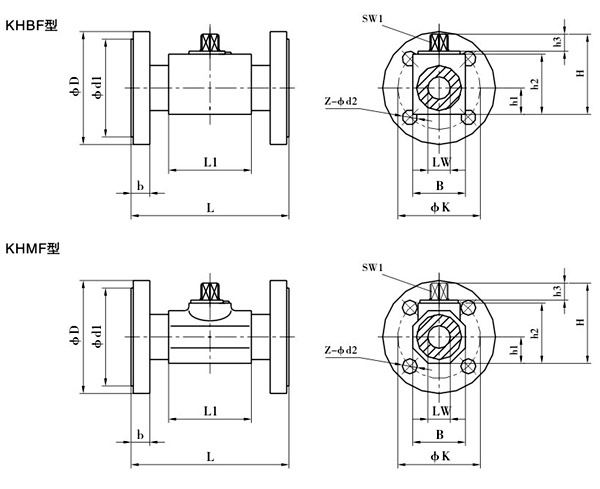

法蘭式高壓球閥外形尺寸:
法蘭式高壓球閥尺寸表:
略型號 | 壓力范圍 | DN | LW | L | L1 | D | d1 | d2 | K | B | b | H | h1 | h2 | h3 | SW1 | Z |
KHBF-016 | 10-40 | 16 | 15 | 130 | 48 | 95 | 45 | 14 | 65 | 38 | 16 | 62 | 19 | 45 | 11 | 9 | 4 |
KHBF-016 | 63-160 | 105 | 14 | 75 | 20 | ||||||||||||
KHBF-016 | 250-315 | 130 | 18 | 90 | 26 | ||||||||||||
KHBF-020 | 10-40 | 20 | 20 | 150 | 60 | 105 | 58 | 14 | 75 | 48 | 18 | 75 | 25 | 57 | 11 | 12 | 4 |
KHBF-025 | 10-40 | 25 | 25 | 160 | 65 | 115 | 68 | 14 | 85 | 57 | 18 | 82 | 28.5 | 64 | 11 | 12 | 4 |
KHBF-025 | 63-160 | 140 | 18 | 100 | 24 | ||||||||||||
KHBF-025 | 250 | 150 | 22 | 105 | 28 | ||||||||||||
KHBF-025 | 315 | 160 | 22 | 115 | 34 |
簡略型號 | 壓力范圍 | DN | LW | L | L1 | D | d1 | d2 | k | B | b | H | h1 | h2 | h3 | SW1 | Z |
KHMF-032 | 10-40 | 32 | 30 | 180 | 84 | 140 | 78 | 18 | 100 | 75 | 18 | 103 | 37.5 | 84 | 12 | 14 | 4 |
KHMF-032 | 63-160 | 155 | 22 | 110 | 26 | ||||||||||||
KHMF-040 | 10-40 | 40 | 38 | 200 | 91 | 150 | 88 | 18 | 110 | 85 | 18 | 114 | 42.5 | 95 | 12 | 14 | 4 |
KHMF-040 | 63-160 | 170 | 22 | 125 | 28 | ||||||||||||
KHMF-040 | 250 | 185 | 26 | 135 | 34 | ||||||||||||
KHMF-040 | 315 | 195 | 26 | 145 | 38 | ||||||||||||
KHMF-050 | 10-40 | 50 | 48 | 230 | 100 | 165 | 102 | 18 | 125 | 105 | 20 | 131.5 | 52.5 | 112.5 | 12 | 14 | 4 |
KHMF-050 | 63 | 180 | 22 | 135 | 26 | ||||||||||||
KHMF-050 | 100-160 | 195 | 26 | 145 | 30 | ||||||||||||
KHMF-050 | 250 | 200 | 26 | 150 | 38 | 8 | |||||||||||
KHMF-050 | 315 | 210 | 26 | 160 | 42 |
簡略型號 | 壓力范圍 | DN | LW | L | L1 | D | d1 | d2 | k | B | b | H | h1 | h2 | h3 | SW1 | Z |
KHMF-032 | 10-40 | 32 | 30 | 130 | 84 | 140 | 78 | 18 | 100 | 75 | 18 | 103 | 37.5 | 84 | 12 | 17 | 4 |
KHMF-040 | 40 | 38 | 140 | 91 | 150 | 88 | 110 | 85 | 18 | 114 | 42.5 | 95 | |||||
KHMF-050 | 50 | 48 | 150 | 100 | 165 | 102 | 125 | 105 | 20 | 131.5 | 52.5 | 112.5 |
