保溫球閥(fa)當前位置:首頁 > 產品中心 > 球閥 > 保溫球閥
  • 氣動保溫球閥

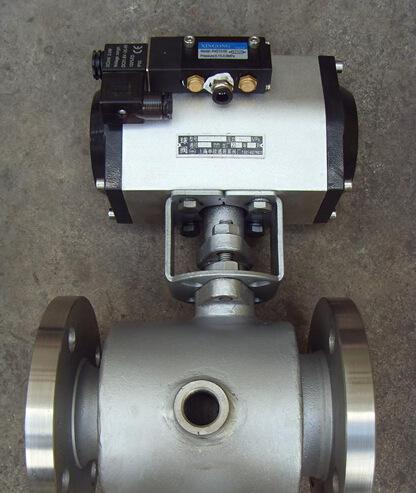

氣動保溫球閥

  • 產品名稱:國產激情久久久久影院小草:氣動保溫球閥
  • 產品型號:BQ641F
  • 產品口徑:DN20-200mm
  • 產品壓力:1.6-6.4MPa
  • 產品材質:鑄鋼、不銹鋼
  • 聯系電話:021-51061127
  • 聯系傳真:021-51062214
  • Email:fashengfamen@126.com
  • 聯系人:陳云非
  • 聯系手機:18217570461
  • QQ:203398752
  • 公司名:上海閥盛閥門制造有限公司
  • 帳號:03416900040048386
  • 開戶行:農行上海水清南路支行
  • 售后承諾:質保一年,質量三包:包修、包換、包退。

上海閥(fa)(fa)盛閥(fa)(fa)門制(zhi)造有(you)限公司主要生產氣(qi)動(dong)(dong)(dong)(dong)保(bao)溫(wen)(wen)(wen)球(qiu)(qiu)閥(fa)(fa),可提(ti)供氣(qi)動(dong)(dong)(dong)(dong)保(bao)溫(wen)(wen)(wen)球(qiu)(qiu)閥(fa)(fa)價格(ge),氣(qi)動(dong)(dong)(dong)(dong)保(bao)溫(wen)(wen)(wen)球(qiu)(qiu)閥(fa)(fa)說明書,氣(qi)動(dong)(dong)(dong)(dong)保(bao)溫(wen)(wen)(wen)球(qiu)(qiu)閥(fa)(fa)實物圖(tu),氣(qi)動(dong)(dong)(dong)(dong)保(bao)溫(wen)(wen)(wen)球(qiu)(qiu)閥(fa)(fa)結(jie)構圖(tu),氣(qi)動(dong)(dong)(dong)(dong)保(bao)溫(wen)(wen)(wen)球(qiu)(qiu)閥(fa)(fa)外形尺(chi)寸,氣(qi)動(dong)(dong)(dong)(dong)保(bao)溫(wen)(wen)(wen)球(qiu)(qiu)閥(fa)(fa)執行標準(zhun),氣(qi)動(dong)(dong)(dong)(dong)保(bao)溫(wen)(wen)(wen)球(qiu)(qiu)閥(fa)(fa)工(gong)作(zuo)原理,氣(qi)動(dong)(dong)(dong)(dong)保(bao)溫(wen)(wen)(wen)球(qiu)(qiu)閥(fa)(fa)作(zuo)用特點。

氣動保溫球閥該產品具有良好的保溫保冷特性,且閥門的通徑和管徑一至,介質呈直線流動,阻力小,最適合容易凝固、高粘度的液體介質。同時又能有效降低管路中介質的熱量損失。整體式夾套設計,更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接,允許蒸汽或冷水的最高壓力為1MPa。主要用于石油、化工、制藥、食品等各類系統中,以輸送常溫下會凝固的高粘度介質。
氣動保溫球閥技術參數及執行標準:
公稱通徑
DN15~200、NPS 3/4~8
公稱壓力(Mpa)
PN1.6~2.5、Class150~300、10K、20K
閥門材料及適用工況
零件名稱
材    料
3.閥體
WCB
CF8(304)
CF8M(316)
2.閥座
1Cr18Ni9Ti
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
4.密封圈
聚四氟乙烯、對位聚笨
5.球體
2Cr13
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
6.閥桿
2Cr13
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
1.夾套
25
25
25
7.填料
聚四氟乙烯、柔性石墨
適用介質
水、蒸汽、油品
硝酸等腐蝕性介質
醋酸等腐蝕性介質
適用溫度
-29~180℃(聚四氟乙烯)、-20~300℃(對位聚笨)
設計制造
GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351
結構長度
GB/T 12221-1989、ANSI B16.10;JIS B2002
連接法蘭
JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406;ANSI B16.5;JIS B2212~2214
壓力試驗
JB/T 9092-1999、API 598
傳動方式
手動、蝸輪蝸桿傳動、氣動、電動。

氣(qi)動保溫球閥主(zhu)要外形及連(lian)接尺寸表:

公稱通徑
d
L
D
E
Q
H
W
管螺紋
(mm)
(in)
(mm)
(in)
P
20
3/4"
19
117
40
1.5"
58.5
147
101
170
G3/4"
25
1"
25
127
50
2"
62.5
156
106
170
G3/4"
40
1 1/2"
38
165
65
2.5"
63.5
181
125
250
G3/4"
50
2"
51
178
80
3"
68
218
135
250
G3/4"
80
3"
76
229
150
6"
82
275
193
350
G3/4"
100
4"
102
254
200
8"
83
300
265
420
G3/4"
150
6"
152
292
250
10"
95
403
355
800
G3/4"
200
8"
203
330
300
12"
100
492
410
800
G3/4"
