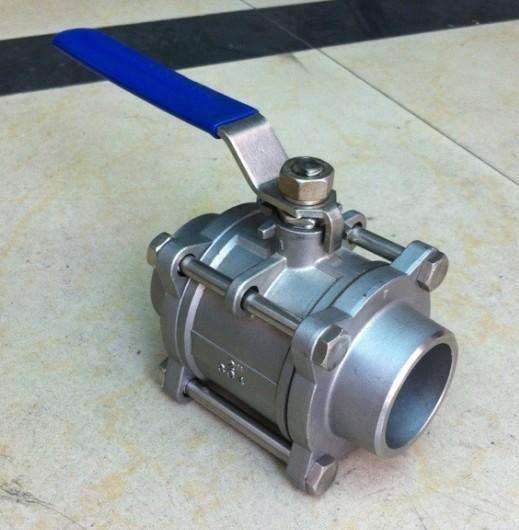

三片式承插焊球閥
- 產品名稱:國產激情久久久久影院小草:三片式承插焊球閥
- 產品型號:Q61F
- 產品口徑:DN15-100mm
- 產品壓力:1.6-32MPa
- 產品材質:鑄鋼、不銹鋼
- 聯系電話:021-51061127
- 聯系傳真:021-51062214
- Email:fashengfamen@126.com
- 聯系人:陳云非
- 聯系手機:18217570461
- QQ:203398752
- 公司名:上海閥盛閥門制造有限公司
- 帳號:03416900040048386
- 開戶行:農行上海水清南路支行
- 售后承諾:質保一年,質量三包:包修、包換、包退。
上海(hai)閥(fa)(fa)盛(sheng)閥(fa)(fa)門(men)制造有(you)限公司主(zhu)要生產三(san)片(pian)式(shi)(shi)(shi)承(cheng)(cheng)插(cha)(cha)焊(han)球(qiu)(qiu)閥(fa)(fa),可提(ti)供三(san)片(pian)式(shi)(shi)(shi)承(cheng)(cheng)插(cha)(cha)焊(han)球(qiu)(qiu)閥(fa)(fa)價格(ge),三(san)片(pian)式(shi)(shi)(shi)承(cheng)(cheng)插(cha)(cha)焊(han)球(qiu)(qiu)閥(fa)(fa)說明書,三(san)片(pian)式(shi)(shi)(shi)承(cheng)(cheng)插(cha)(cha)焊(han)球(qiu)(qiu)閥(fa)(fa)實(shi)物圖,三(san)片(pian)式(shi)(shi)(shi)承(cheng)(cheng)插(cha)(cha)焊(han)球(qiu)(qiu)閥(fa)(fa)結構圖,三(san)片(pian)式(shi)(shi)(shi)承(cheng)(cheng)插(cha)(cha)焊(han)球(qiu)(qiu)閥(fa)(fa)外形尺寸(cun),三(san)片(pian)式(shi)(shi)(shi)承(cheng)(cheng)插(cha)(cha)焊(han)球(qiu)(qiu)閥(fa)(fa)執行標準,三(san)片(pian)式(shi)(shi)(shi)承(cheng)(cheng)插(cha)(cha)焊(han)球(qiu)(qiu)閥(fa)(fa)工(gong)作(zuo)(zuo)原理,三(san)片(pian)式(shi)(shi)(shi)承(cheng)(cheng)插(cha)(cha)焊(han)球(qiu)(qiu)閥(fa)(fa)作(zuo)(zuo)用特點。
零件名稱 | 材質 | |
閥體 | 不銹鋼CF8M | 碳鋼WCB |
密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
閥蓋 | 不銹鋼CF8M | 碳鋼WCB |
球體 | 不銹鋼SS316 | 不銹鋼SS304 |
閥桿 | 不銹鋼SS316 | 不銹鋼SS316 |
螺母 | 不銹鋼SS304 | FCD45 |
墊圈 | 不銹鋼SS304 | FCD45 |
手柄套 | 塑料 | 塑料 |
手柄 | 不銹鋼SS304 | 不銹鋼SS304 |
閥桿螺母 | 不銹鋼SS304 | B7 |
填料壓蓋螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
螺栓 | 不銹鋼SS304 | 不銹鋼SS304 |
Q61F三片式承插焊球閥產品特征:
公稱壓力 | 適用穩定范圍 | 適用介質 | 承插焊標準SW |
1.6-6.4MPa | -20~232℃~350℃ | 水、油、氣及某些腐蝕性液體(W。O。G) | GB12224.ANSIB16.25 |
Q61F三片式(shi)承插焊球閥主要連接尺寸及重量:
SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
L | 68 | 68 | 72 | 82 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 173 |
E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
F | 14.1 | 17.6 | 21.8 | 27.5 | 34.7 | 43.0 | 49.0 | 61.5 | 77.0 | 90.0 | 115.2 |
P | 10 | 10 | 10 | 13 | 13 | 16 | 16 | 18 | 18 | 20 | 20 |
