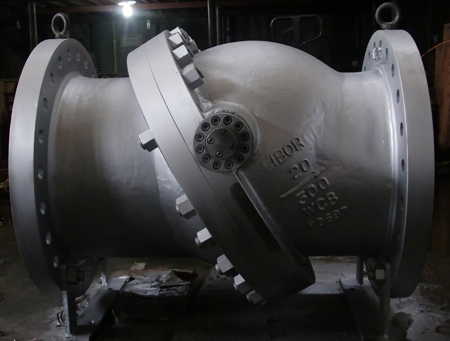

斜盤式止回閥

產品名稱：國產激情久久久久影院小草:斜盤式止回閥
產品型號：HX44HF
產品口徑：DN50-500mm
產品壓力：150-600LB
產品材質：碳鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上(shang)海閥(fa)盛閥(fa)門制造有限公司主(zhu)要生產斜(xie)(xie)(xie)(xie)盤(pan)(pan)(pan)(pan)式止(zhi)回(hui)閥(fa)，可(ke)提供斜(xie)(xie)(xie)(xie)盤(pan)(pan)(pan)(pan)式止(zhi)回(hui)閥(fa)價格，斜(xie)(xie)(xie)(xie)盤(pan)(pan)(pan)(pan)式止(zhi)回(hui)閥(fa)說明(ming)書，斜(xie)(xie)(xie)(xie)盤(pan)(pan)(pan)(pan)式止(zhi)回(hui)閥(fa)實物圖，斜(xie)(xie)(xie)(xie)盤(pan)(pan)(pan)(pan)式止(zhi)回(hui)閥(fa)結構圖，斜(xie)(xie)(xie)(xie)盤(pan)(pan)(pan)(pan)式止(zhi)回(hui)閥(fa)外形尺寸(cun)，斜(xie)(xie)(xie)(xie)盤(pan)(pan)(pan)(pan)式止(zhi)回(hui)閥(fa)執行標準(zhun)，斜(xie)(xie)(xie)(xie)盤(pan)(pan)(pan)(pan)式止(zhi)回(hui)閥(fa)工作原理，斜(xie)(xie)(xie)(xie)盤(pan)(pan)(pan)(pan)式止(zhi)回(hui)閥(fa)作用特點。

一、HX44HF斜盤式止回閥結構特點：
雙偏心閥瓣，關閉時閥痤與密封面逐步接觸，達到無撞擊、無噪聲工作。
微彈性金屬閥座，密封性能好。
蝶式閥瓣設計，開關迅速、靈敏，使用壽命長。
斜盤式結構使流體通道呈流線型，流阻小，有節能效果。
止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。

二、HX44HF斜盤式止回閥設計規范：
產品設計按：ASME B16.34
結構長度按：ASME B16.10
法蘭尺寸按：ASME B16.5 GB HG SH
檢驗和試驗按：API 598
壓力等級：Class 150、300、600、900、1500

三(san)、HX44HF斜盤(pan)式止回閥結構尺寸：

DN(mm)	L(mm)	H(mm)	H(mm)	(KG)
50	234	98	320	18
65	240	115	410	22
80	285	131	430	30
100	325	145	480	55
125	345	160	535	70
150	395	185	600	80
200	470	160	675	110
250	575	180	720	210
300	640	200	820	330
350	645	225	860	380
400	970	750	950	350
