圓盤式蒸汽疏水閥

產品名稱：國產激情久久久久影院小草:圓盤式蒸汽疏水閥
產品型號：CS19H.CS49H.CS69H
產品口徑：DN15-50mm
產品壓力：1.6-4MPa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海(hai)閥(fa)(fa)盛閥(fa)(fa)門制造有限公(gong)司主要生產圓(yuan)(yuan)盤(pan)(pan)式(shi)(shi)(shi)蒸(zheng)(zheng)(zheng)汽(qi)(qi)(qi)(qi)疏(shu)水(shui)(shui)閥(fa)(fa)，可提供圓(yuan)(yuan)盤(pan)(pan)式(shi)(shi)(shi)蒸(zheng)(zheng)(zheng)汽(qi)(qi)(qi)(qi)疏(shu)水(shui)(shui)閥(fa)(fa)價格(ge)，圓(yuan)(yuan)盤(pan)(pan)式(shi)(shi)(shi)蒸(zheng)(zheng)(zheng)汽(qi)(qi)(qi)(qi)疏(shu)水(shui)(shui)閥(fa)(fa)說(shuo)明書(shu)，圓(yuan)(yuan)盤(pan)(pan)式(shi)(shi)(shi)蒸(zheng)(zheng)(zheng)汽(qi)(qi)(qi)(qi)疏(shu)水(shui)(shui)閥(fa)(fa)實物圖，圓(yuan)(yuan)盤(pan)(pan)式(shi)(shi)(shi)蒸(zheng)(zheng)(zheng)汽(qi)(qi)(qi)(qi)疏(shu)水(shui)(shui)閥(fa)(fa)結構圖，圓(yuan)(yuan)盤(pan)(pan)式(shi)(shi)(shi)蒸(zheng)(zheng)(zheng)汽(qi)(qi)(qi)(qi)疏(shu)水(shui)(shui)閥(fa)(fa)外形尺(chi)寸(cun)，圓(yuan)(yuan)盤(pan)(pan)式(shi)(shi)(shi)蒸(zheng)(zheng)(zheng)汽(qi)(qi)(qi)(qi)疏(shu)水(shui)(shui)閥(fa)(fa)執行標準，圓(yuan)(yuan)盤(pan)(pan)式(shi)(shi)(shi)蒸(zheng)(zheng)(zheng)汽(qi)(qi)(qi)(qi)疏(shu)水(shui)(shui)閥(fa)(fa)工作(zuo)原(yuan)理(li)，圓(yuan)(yuan)盤(pan)(pan)式(shi)(shi)(shi)蒸(zheng)(zheng)(zheng)汽(qi)(qi)(qi)(qi)疏(shu)水(shui)(shui)閥(fa)(fa)作(zuo)用(yong)特點。

圓盤式蒸汽疏水閥是利用熱動力學特性，當凝結水排流較低時會發生第二次蒸發，并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。備有過濾器和排污。該閥動作靈敏可靠，排水量大。

圓盤式蒸汽疏水閥主要零件材料：

主要零件Main Part	閥體Body	閥蓋Donnet	閥片Picture	閥帽
材料 Material	鑄鋼	鑄鋼	不銹鋼Stainless Steel	不銹鋼

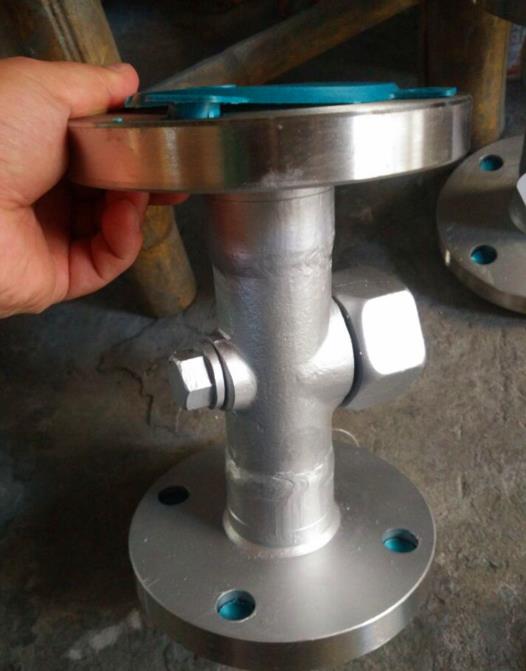

圓盤式蒸汽疏水閥.jpg 圓盤式蒸汽疏水閥1.jpg

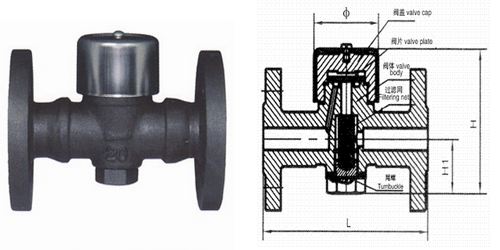

圓(yuan)盤(pan)式蒸汽疏(shu)水閥(fa)主要外型及連接尺(chi)寸：

產品型號Produstion Type	DN	尺寸（mm)Dimensions
		螺紋連接		承插焊連接				法蘭連接
		L	H	L	H	d1	t	L	H	D	D1	D2	b	f	Z-φd
CS19H-16C、25C、40C CS69H-16C、25C、40C CS49H-16C、25C、40C	15	90	80	75	80	23	7	150	110	95	65	45	14	2	4-φ14
	20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-φ14
	25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-φ14
	32	120	138	120	138	42	12	230	138	135	100	78	16	2	4×φ18
	40	120	148	120	148	52	12	230	148	145	110	85	16	3	4×φ18
	50	140	163	140	163	62	12	230	163	160	125	100	16	3	4×φ18
	65	/	/	/	/	/	/	250	185	180	145	120	18	3	4×φ18
	80	/	/	/	/	/	/	280	285	195	160	135	20	3	8×φ18
	100	/	/	/	/	/	/	310	315	215	180	155	20	3	8×φ18
CS19H-16Z CS49H-16Z	15	90	80	75	80	23	7	150	110	95	95	45	14	2	4-φ14
	20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-φ14
	25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-φ14
