輕型氣動(dong)活塞切(qie)斷閥當前位置：首頁 > 產品中心 > 調節閥 > 國產激情久久久久影院小草:輕型氣動活塞切斷閥

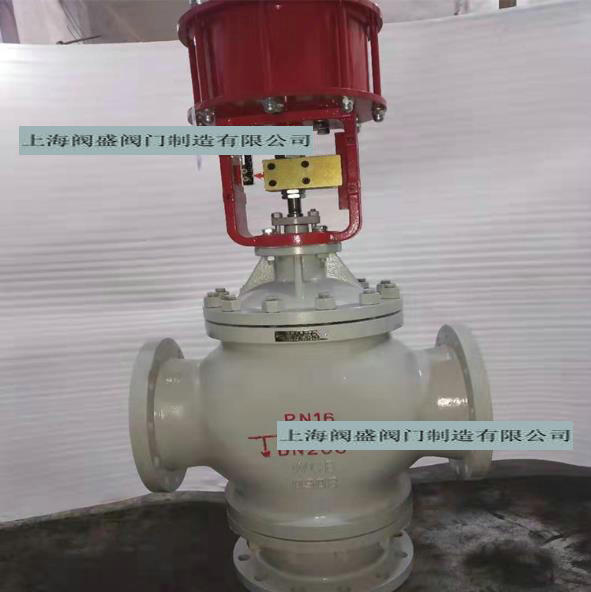

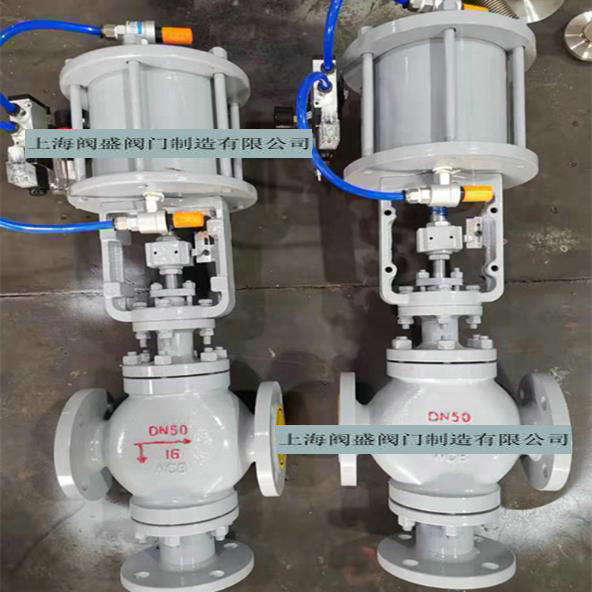

  • ZSQ氣動活塞切斷閥

ZSQ氣動活塞切斷閥

  • 產品名稱：國產激情久久久久影院小草:ZSQ氣動活塞切斷閥
  • 產品型號：ZSQ
  • 產品口徑：DN15-150mm
  • 產品壓力：1-1.6Mpa
  • 產品材質：鑄鋼、不銹鋼
  • 聯系電話：021-51061127
  • 聯系傳真：021-51062214
  • Email：fashengfamen@126.com
  • 聯系人：陳云非
  • 聯系手機：18217570461
  • QQ：203398752
  • 公司名：上海閥盛閥門制造有限公司
  • 帳號：03416900040048386
  • 開戶行：農行上海水清南路支行
  • 售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)盛閥(fa)(fa)門制造有限公司主要生產ZSQ氣(qi)動(dong)(dong)活塞(sai)切斷(duan)閥(fa)(fa)，可提供ZSQ氣(qi)動(dong)(dong)活塞(sai)切斷(duan)閥(fa)(fa)價格，ZSQ氣(qi)動(dong)(dong)活塞(sai)切斷(duan)閥(fa)(fa)說明書(shu)，ZSQ氣(qi)動(dong)(dong)活塞(sai)切斷(duan)閥(fa)(fa)實物圖(tu)，ZSQ氣(qi)動(dong)(dong)活塞(sai)切斷(duan)閥(fa)(fa)結構(gou)圖(tu)，ZSQ氣(qi)動(dong)(dong)活塞(sai)切斷(duan)閥(fa)(fa)外形(xing)尺寸(cun)，ZSQ氣(qi)動(dong)(dong)活塞(sai)切斷(duan)閥(fa)(fa)執行標準，ZSQ氣(qi)動(dong)(dong)活塞(sai)切斷(duan)閥(fa)(fa)工作原(yuan)理，ZSQ氣(qi)動(dong)(dong)活塞(sai)切斷(duan)閥(fa)(fa)作用特點。

ZSQ氣動活塞切斷閥概述:
  ZSQ氣動活塞式切斷閥是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。
ZSQ氣動活塞切斷閥作用原理:
  當信號壓力為零，由于彈簧（單作用僅有）的預緊力，使閥芯處于初始狀態（常開或常閉）。當執行機構接到信號壓力（ 0.4~0.6MPa ）時，壓縮彈簧，帶動推桿、閥體、閥芯移動到極限位置，使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控制。配用二位三通電樣閥，使活塞式切斷閥控制更加方便、簡捷。
ZSQ氣動活塞切斷閥結構原理:
  氣動活塞式切斷閥由氣動活塞式執行機構與直行程調節機構二部組成，中間由支架邊接而成。根據調節機構的形式，氣動活塞式切斷閥可分為直通單座切斷閥（ZSQP型）、直通套筒切斷閥（ZSQM型）、二位三通切斷閥（ZSQN型）三種型式。氣動活塞式執行機構有單作用（彈簧復位）和雙作用（雙進氣）二種。采用單作用執行機構，整機作用方式可分為氣關式（水平管路接通）和氣開式（水平管路斷開）。氣動活塞式切斷閥有硬密封和軟密封兩種密封形式，分別適用于不同的溫度及壓力。ZSQM 型氣動活塞式套筒切斷閥采用平衡式閥芯，可提高切斷壓差。二位三通切斷閥采用四通式閥體，有三個流道口，特別適用于對兩條流路的切換。
ZSQ氣動活塞切斷閥主要零件材料:

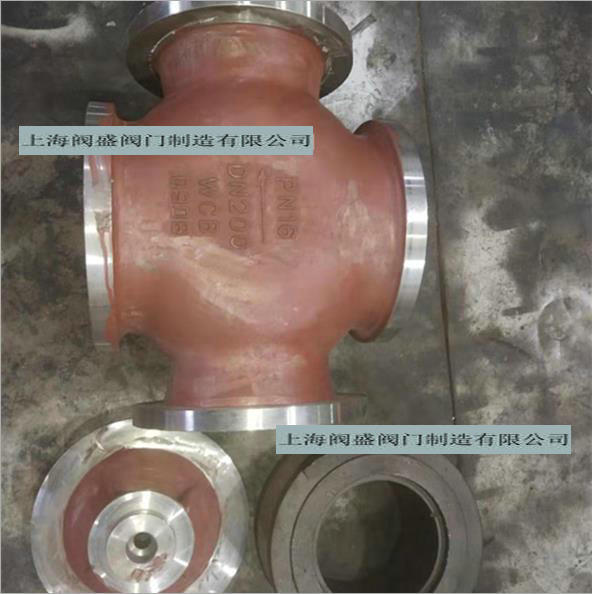

ZSQ活塞式氣動切斷閥閥體、閥蓋
ZSQ活塞式切斷閥閥芯
ZSQ氣動切斷閥閥座
氣缸體
活塞
填料
閥芯軟質密封件
HT200、ZG230-450、 ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
1Cr18Ni9Ti、 Cr18Ni12Mo2Ti
1Cr18Ni9Ti、 Cr18Ni12Mo2Ti
ZG230-450
ZAlSi12
聚四氟乙烯，柔性石墨
增強聚四氟乙烯

ZSQ氣動活塞切斷閥主要技術參數:

ZSQ型氣動切斷閥公稱通徑 DN （ mm ）
20
25
32
40
50
65
80
100
額定流量系數（ KV ）
7
11
20
30
48
75
120
190
額定行程（ mm ）
8
12
20
25
氣缸直徑（ mm ）
75
100
150
允許泄 漏 量
硬密封（ l/h ）
單座、三通： 1.2 × 10 -7 ×閥額定容量
套筒： 5 × 10 -6 ×閥額定容量
軟密封
VI 級
工作溫度（）
-20~200 -40~450
公稱壓力 PN （ MPa ）
1.6 4.0 6.4
允許壓差 （ MPa ）
ZSQP
單作用
1.16
0.66
0.39
0.6
0.39
0.4
0.31
0.20
雙作用
6.4
5.0
2.8
3.3
2.13
2.71
1.75
1.11
ZSQM
單作用
公稱壓力
雙作用
ZSQN
單作用
0.89
0.57
0.35
0.56
0.36
0.45
0.30
0.20
雙作用
5.2
3.22
2.03
2.27
1.46
2.00
1.32
0.85
信號壓力（ KPa ）
0 或 400~600
ZSQ氣動活塞切斷閥訂貨須知:
1.產品型號與名稱 2.公稱通徑DN(mm 3.公稱壓力 4.流量特性要求 5.閥體材質及閥內件材料 6.介質種類和溫度范圍
7.閥前后壓力(壓差) 8.密封形式 9.配套附件
