氣動活(huo)塞切斷閥當前位置：首頁 > 產品中心 > 調節閥 > 氣動活塞切斷閥
  • 氣動活塞切斷閥

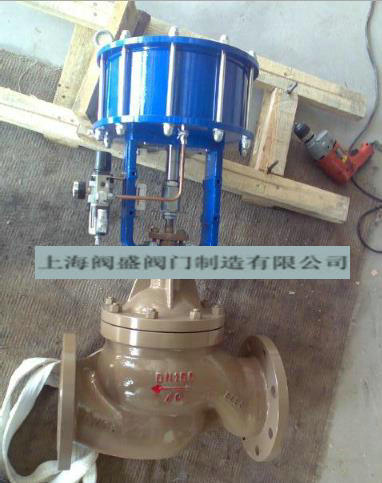

氣動活塞切斷閥

  • 產品名稱：國產激情久久久久影院小草:氣動活塞切斷閥
  • 產品型號：ZSHM
  • 產品口徑：DN15-250mm
  • 產品壓力：1.6-6.4Mpa
  • 產品材質：鑄鋼、不銹鋼
  • 聯系電話：021-51061127
  • 聯系傳真：021-51062214
  • Email：fashengfamen@126.com
  • 聯系人：陳云非
  • 聯系手機：18217570461
  • QQ：203398752
  • 公司名：上海閥盛閥門制造有限公司
  • 帳號：03416900040048386
  • 開戶行：農行上海水清南路支行
  • 售后承諾：質保一年，質量三包：包修、包換、包退。

上(shang)海閥(fa)(fa)盛閥(fa)(fa)門制造有(you)限公司(si)主要生產(chan)氣(qi)(qi)動(dong)(dong)活(huo)(huo)塞(sai)切(qie)斷(duan)(duan)(duan)閥(fa)(fa)，可提(ti)供氣(qi)(qi)動(dong)(dong)活(huo)(huo)塞(sai)切(qie)斷(duan)(duan)(duan)閥(fa)(fa)價格，氣(qi)(qi)動(dong)(dong)活(huo)(huo)塞(sai)切(qie)斷(duan)(duan)(duan)閥(fa)(fa)說明書，氣(qi)(qi)動(dong)(dong)活(huo)(huo)塞(sai)切(qie)斷(duan)(duan)(duan)閥(fa)(fa)實物圖，氣(qi)(qi)動(dong)(dong)活(huo)(huo)塞(sai)切(qie)斷(duan)(duan)(duan)閥(fa)(fa)結構圖，氣(qi)(qi)動(dong)(dong)活(huo)(huo)塞(sai)切(qie)斷(duan)(duan)(duan)閥(fa)(fa)外形尺寸(cun)，氣(qi)(qi)動(dong)(dong)活(huo)(huo)塞(sai)切(qie)斷(duan)(duan)(duan)閥(fa)(fa)執行標準(zhun)，氣(qi)(qi)動(dong)(dong)活(huo)(huo)塞(sai)切(qie)斷(duan)(duan)(duan)閥(fa)(fa)工(gong)作原理，氣(qi)(qi)動(dong)(dong)活(huo)(huo)塞(sai)切(qie)斷(duan)(duan)(duan)閥(fa)(fa)作用(yong)特點。

氣動活塞切斷閥概述：
  氣動活塞常溫、中溫切斷閥，由氣動活塞執行機構和切斷閥組成。按閥芯密封面材料可分硬密封和軟密封：按閥芯結構型式可分為單導向平板式和單導向平衡式。具有結構簡單、動作可靠、嚴密切斷、關開快速等特點。適用于無顆料狀、無雜質的氣體、液體介質，要求快速嚴密關閉、快速放空的自動控制系統中。
氣動活塞切斷閥規格型號：
類別
常溫型 硬密封
常溫型 軟密封
中溫型 硬密封

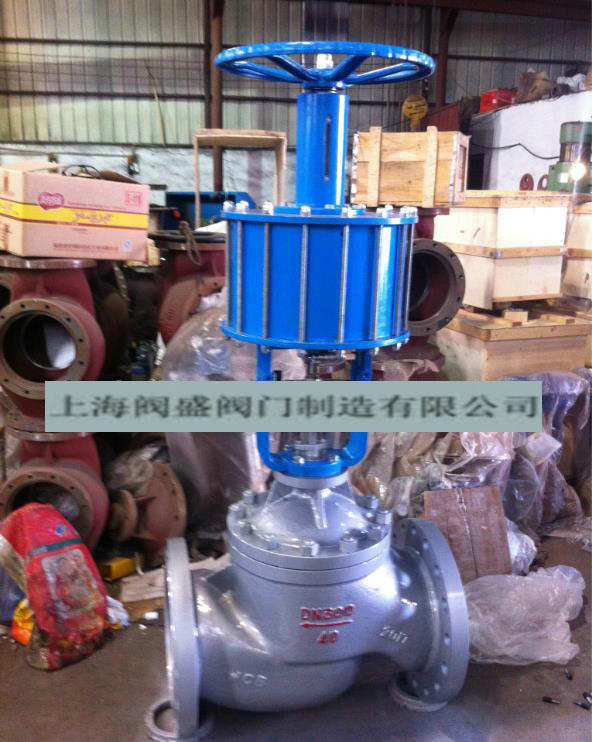

常溫型硬密封帶手輪
常溫型軟密封帶手輪
中溫型硬密封帶手輪
型 號
ZSP(N)C1-（16/64）B K
ZSP(N)C2-（16/64）B K
ZSP(N)C1-（40/64）B KG
ZSPC1-（16/64）B K
ZSPC2-（16/64）B K
ZSPC1-（40/64）B K
規格
DN20-200

氣動活塞切斷閥主要技術參數：

公稱壓力mm
20
25
40
50
65
80
100
150
200
閥座直徑mm
20
25
32
40
50
65
80
100
125
150
200
額定流量系數Kv
6.5
10
15
25
40
65
100
125
260
350
540
公稱壓力MPa
1.6；4.0；6.4
行程mm
10
16
25
30
40
60
流量特性
快開
介質溫度℃
軟密封：-40~150（常溫型）；硬密封：-40~200（常溫型）、-40~450（中溫型）
法蘭尺寸、型式
PN16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式
閥體材質
ZG230-450；ZG1Cr18NI9 Ti；ZG0Gr18N12Mo2Ti
閥座、閥芯材質
1Cr18NI9；0Cr18Ni12Mo2Ti
上閥蓋型式
普通式（常溫型）；熱片式（中溫型）

注可提供GB、ANSI、JP、JIS、DIN等法蘭結構型式，法蘭距離可根據用戶需要確定。


氣動活塞(sai)切斷閥(fa)性能指標:

公稱壓力mm
20
25
40
50
65
80
100
150
200
閥座直徑mm
20
25
32
40
50
65
80
100
125
150
200
軟密封泄漏量
水試 △P=△Pmax mlmin
0
氣試 △P=0.35MPa 氣泡數/min
1
1
2
3
4
6
11
18
27
45
硬密封泄漏量
水試MPa
4.0
3.0
ml/min
0.24
0.30
0.38
0.48
0.60
0.78
0.96
1.2
1.125
1.35
1.8
氣試 △P=0.35MPa ml/min
23.3
29.2
37.3
46.7
58
75.8
93.3
116.7
145.8
175
233.3
切斷時間S
0.5
1
1.5
2
3
4
額定行程偏差%
±6

氣動活塞切斷閥訂貨須知:

1.產品型號與名稱 2.公稱通徑(DN) 3.公稱壓力(PN) 4.額定流量系數KV 5.閥體和閥內組件材料 6.固定流量特性
7.適用溫度和介質 8.整機作用方式(電開、電關)及輸入信號 9.是否帶附件(操作器、伺服放大器等)10.其他特殊要求
