空氣減壓閥

產品名稱：國產激情久久久久影院小草:空氣減壓閥
產品型號：YK43X/F/Y
產品口徑：DN15-500mm
產品壓力：1.6-16MPa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上(shang)海閥(fa)(fa)盛閥(fa)(fa)門(men)制(zhi)造有(you)限公司主要生(sheng)產(chan)空(kong)(kong)氣(qi)(qi)(qi)(qi)減(jian)(jian)壓閥(fa)(fa)，可提供空(kong)(kong)氣(qi)(qi)(qi)(qi)減(jian)(jian)壓閥(fa)(fa)價(jia)格(ge)，空(kong)(kong)氣(qi)(qi)(qi)(qi)減(jian)(jian)壓閥(fa)(fa)說(shuo)明書(shu)，空(kong)(kong)氣(qi)(qi)(qi)(qi)減(jian)(jian)壓閥(fa)(fa)實(shi)物(wu)圖，空(kong)(kong)氣(qi)(qi)(qi)(qi)減(jian)(jian)壓閥(fa)(fa)結構圖，空(kong)(kong)氣(qi)(qi)(qi)(qi)減(jian)(jian)壓閥(fa)(fa)外(wai)形尺寸，空(kong)(kong)氣(qi)(qi)(qi)(qi)減(jian)(jian)壓閥(fa)(fa)執行(xing)標準，空(kong)(kong)氣(qi)(qi)(qi)(qi)減(jian)(jian)壓閥(fa)(fa)工作原理，空(kong)(kong)氣(qi)(qi)(qi)(qi)減(jian)(jian)壓閥(fa)(fa)作用特點。

空氣減壓閥是屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
空氣減壓閥本產品主要用于氣體管路，如空氣、氮氣、氧氣、氫氣、煤氣、液化氣、天然氣等氣體。

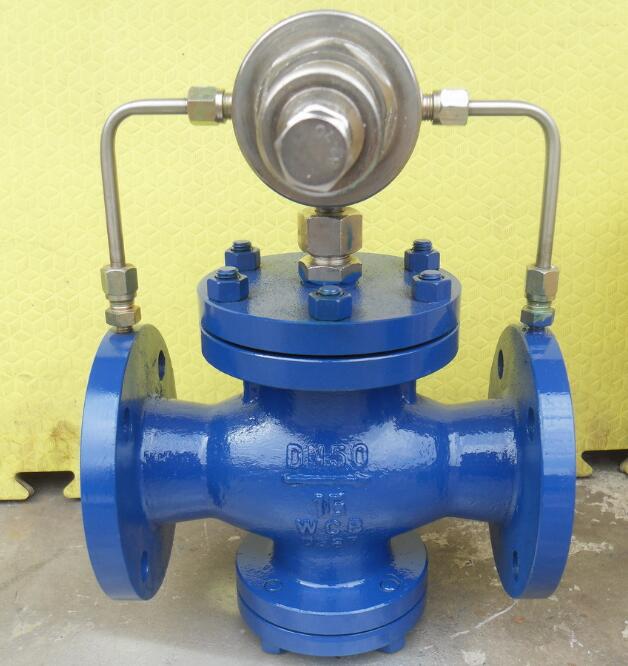

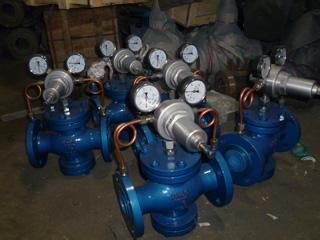

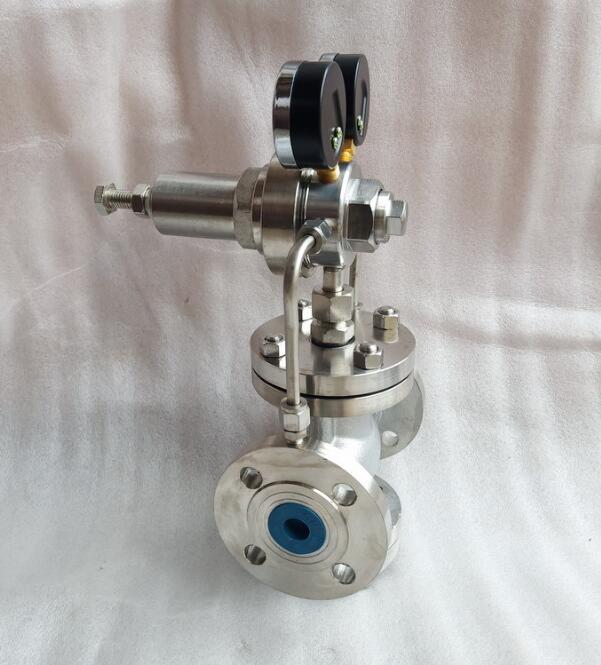

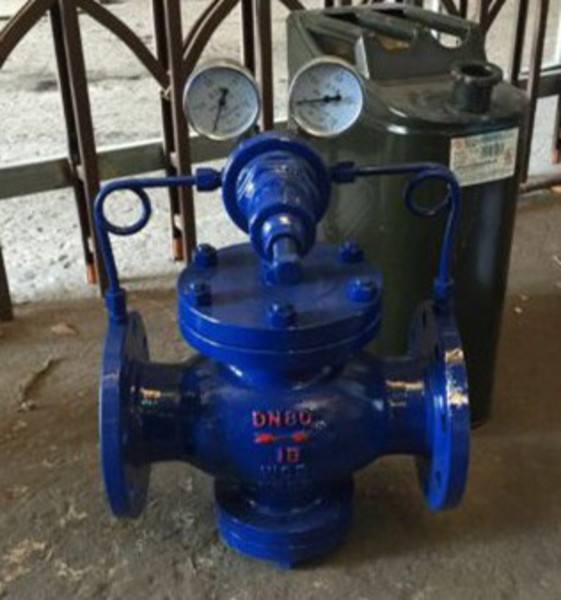

空氣減壓閥.jpg 空氣減壓閥1.jpg

公稱壓力（MPa）	1.6	2.5	4.0	6.4		10.0		16.0
殼化試驗壓力（MPa）	2.4	3.75	6.0	9.6		15.0		24
密封試驗壓力（MPa）	1.6	2.5	4.0	6.4		10.0		16.0
最高進口壓力（MPa）	1.6	2.5	4.0	6.4		10.0		16.0
出口壓力范圍（MPa）	0.1-1.0	0.1-1.6	0.1-2.5	0.5-3.5		0.5-3.5		0.5-4.5
壓力特性偏差（MPa）△P2P	GB12246-1989
流量特性偏差（MPa）△P2G	GB12246-1989
最小壓差（MPa）	0.15	0.15	0.2	0.4	0.8		1.0
滲漏量	GB12245-1989

空氣減壓閥流量系數(Cv)：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

空氣減壓閥主要零件材料：

零件名稱	零件材料
閥體閥蓋底蓋	WCB
閥座閥盤	2Cr13
缸套	2Cr13/銅合金
活塞	合金鑄鐵
導閥座導閥桿	2Cr13
主閥彈簧	1Cr18Ni9Ti
導閥主彈簧	50CrVA
調節彈簧	60Si12Mn

空氣減壓閥外形尺寸(PN1.6-4.0)單(dan)位：mm

公稱通徑 DN	外形尺寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa	H	Hl
15	160	180	295	90
20	160	180	330	98
25	180	200	330	110
32	200	220	330	110
40	220	240	345	125
50	250	270	345	125
65	280	300	350	130
80	310	330	385	160
100	350	380	385	170
125	400	450	400	200
150	450	500	415	210
200	500	550	475	240
250	650		525	290
300	800		580	335
350	850		620	375
400	900		660	405
450	900		730	455
500	950		750	465

空氣減壓閥外形尺寸(PN6.4-16.0) 單位：mm

公稱通徑 DN	外形尺寸
	L		H	Hl
	6.4MPa	10.0/16.0MPa	H	Hl
15	180	180	305	105
20	180	200	340	105
25	200	220	340	120
32	220	230	340	120
40	240	240	355	135
50	270	300	355	135
65	300	340	360	140
80	330	360	395	17
100	380		400	185
125	450		415	215
150	500		430	225
200	550		495	260
250	650		545	310
300	800		600	355
350	850		640	395
400	900		690	435
500	950		780	495

空氣減壓閥安裝說明：

①為了操作和維護方便，該氮氣減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
②安裝時應注意使管路中介質的流向與氮氣減壓閥休上所示箭頭的方向一致。
③為了防止氮氣減壓閥后壓力超壓，應在離閥出口不少于4M處安裝一個安全閥。
