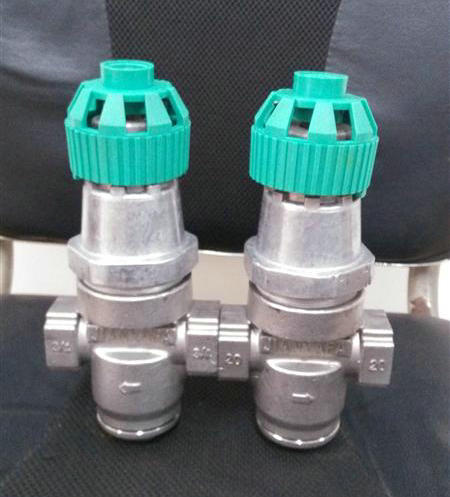

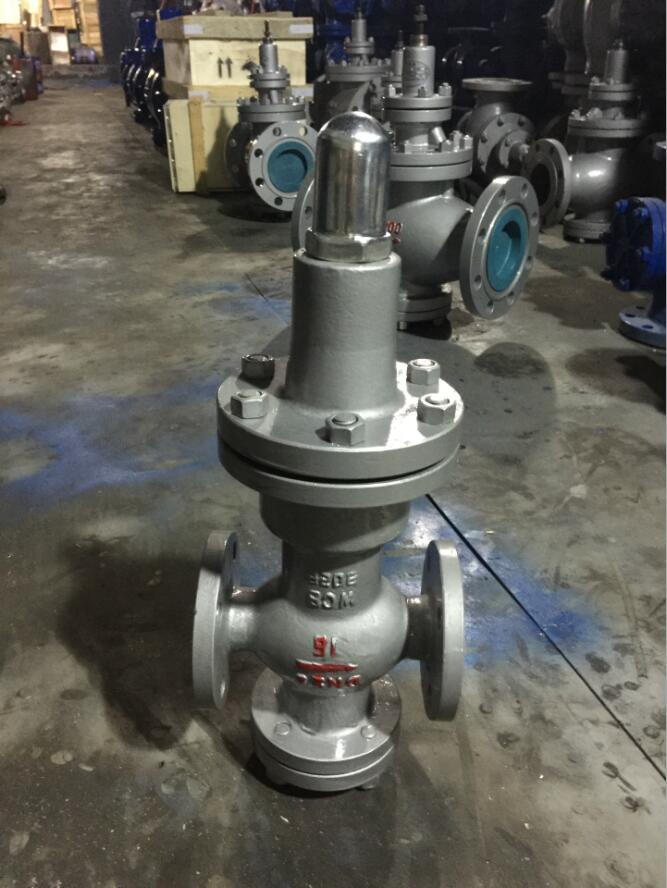

波紋管減壓閥

產品名稱：國產激情久久久久影院小草:波紋管減壓閥
產品型號：Y44H
產品口徑：DN20-100mm
產品壓力：1-2.5Mpa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上(shang)海閥(fa)(fa)盛閥(fa)(fa)門制造(zao)有(you)限(xian)公司主(zhu)要生產(chan)波(bo)(bo)(bo)紋(wen)管(guan)(guan)減(jian)壓(ya)閥(fa)(fa)，可提供波(bo)(bo)(bo)紋(wen)管(guan)(guan)減(jian)壓(ya)閥(fa)(fa)價格，波(bo)(bo)(bo)紋(wen)管(guan)(guan)減(jian)壓(ya)閥(fa)(fa)說(shuo)明書，波(bo)(bo)(bo)紋(wen)管(guan)(guan)減(jian)壓(ya)閥(fa)(fa)實物(wu)圖(tu)，波(bo)(bo)(bo)紋(wen)管(guan)(guan)減(jian)壓(ya)閥(fa)(fa)結構圖(tu)，波(bo)(bo)(bo)紋(wen)管(guan)(guan)減(jian)壓(ya)閥(fa)(fa)外形(xing)尺寸(cun)，波(bo)(bo)(bo)紋(wen)管(guan)(guan)減(jian)壓(ya)閥(fa)(fa)執(zhi)行(xing)標準(zhun)，波(bo)(bo)(bo)紋(wen)管(guan)(guan)減(jian)壓(ya)閥(fa)(fa)工作原理(li)，波(bo)(bo)(bo)紋(wen)管(guan)(guan)減(jian)壓(ya)閥(fa)(fa)作用特(te)點。

波紋管減壓閥用途說明：
本產品用于溫度在200℃以下的蒸汽、空氣、水無腐蝕性介質的管路上，使通過閥體的介質壓力保持恒定，以適應工作需要。閥前進口壓力P1由1.0-0.1MPa，減壓閥后出口壓力P2為0.4-0.05MPa，閥前與閥后的壓力差不大于0.6MPa，也不應小于0.05MPa。

波紋管減壓閥使用原理和結構說明：

1.閥前進口介質壓力從閥瓣和閥體密封圈開啟間隙進入體腔使介質壓力流滿波紋管的組合箱，波紋管和彈簧因受介質壓力的擠壓而壓縮，閥瓣隨著閥桿位移，閥瓣產生對閥體密封圈的關閉，將閥前介質截止，不作閥后介質壓力的補充。當閥后的介質壓力降低，波紋管因受調節彈簧的徑項力，使波紋管疊紋變形，閥桿將閥瓣頂開。使介質通過閥體密封圈補充閥后壓力的降低。
2.本閥是由閥體、閥蓋、閥瓣、閥體密封圈、閥桿、波紋管、調節彈簧等零件組成，體腔進口組裝有閥瓣、閥體密封圈和輔彈簧，輔彈簧是保持閥瓣和閥體密封圈自動的密封，出口體腔組裝彈性密封元件（波紋管）即保證閥后介質壓力的泄漏和克服壓力不均勻度的補償。螺釘是調整彈簧負荷壓力減壓閥工作性能。


波紋管減壓閥主要外形尺寸：

公稱壓力PN（MPa）	公稱通徑MPa（mm）	尺寸mm
公稱壓力PN（MPa）	公稱通徑MPa（mm）	L	H	H1
1.0 1.6	20	140	87	293
	25	160	87	293
	32	180	92	293
	40	200	100	303
	50	230	106	308
	65	260	123	310
	80	310	140	380
	100	350	150	400
