銅升降式止回閥

產品名稱：國產激情久久久久影院小草:銅升降式止回閥
產品型號：H41W
產品口徑：DN15-200mm
產品壓力：1.6-2.5MPa
產品材質：黃銅
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)(fa)盛閥(fa)(fa)(fa)門制造有限公司主(zhu)要(yao)生產銅(tong)(tong)(tong)升(sheng)(sheng)(sheng)降(jiang)(jiang)式(shi)(shi)(shi)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)，可提供銅(tong)(tong)(tong)升(sheng)(sheng)(sheng)降(jiang)(jiang)式(shi)(shi)(shi)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)價格(ge)，銅(tong)(tong)(tong)升(sheng)(sheng)(sheng)降(jiang)(jiang)式(shi)(shi)(shi)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)說(shuo)明書，銅(tong)(tong)(tong)升(sheng)(sheng)(sheng)降(jiang)(jiang)式(shi)(shi)(shi)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)實(shi)物圖(tu)，銅(tong)(tong)(tong)升(sheng)(sheng)(sheng)降(jiang)(jiang)式(shi)(shi)(shi)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)結構圖(tu)，銅(tong)(tong)(tong)升(sheng)(sheng)(sheng)降(jiang)(jiang)式(shi)(shi)(shi)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)外(wai)形尺寸，銅(tong)(tong)(tong)升(sheng)(sheng)(sheng)降(jiang)(jiang)式(shi)(shi)(shi)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)執行標準(zhun)，銅(tong)(tong)(tong)升(sheng)(sheng)(sheng)降(jiang)(jiang)式(shi)(shi)(shi)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)工作(zuo)原理(li)，銅(tong)(tong)(tong)升(sheng)(sheng)(sheng)降(jiang)(jiang)式(shi)(shi)(shi)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)作(zuo)用特點。

技術規范：銅升降式止回閥H41W-16T

公稱通徑：DN40-DN200

公稱壓力：1.6Mpa-2.5MPa

工作介質：水、海水、非腐蝕性液體、飽和蒸汽

工作溫度：-20℃≤t≤180℃

銅升降式止回閥主要性能規范：

型號	公稱壓力 PN(MPa)	試驗壓力PS(MPa)		工作溫度℃	工作壓力 PN(MPa)	適用介質
		殼體	密封
H41W-16T H41W-25T	1.6	2.4	1.76	≤100	1.6	硝酸等腐蝕性介質醋酸等腐蝕性介質氧化性腐蝕介質
				≤150
	2.5	3.8	2.8	≤100	2.5	硝酸等腐蝕性介質醋酸等腐蝕性介質氧化性腐蝕介質
				≤150
	4.0	6.0	4.0	≤100	4.0	硝酸等腐蝕性介質醋酸等腐蝕性介質

銅升降式止回閥主要性零件材料：

零件名稱	閥體	閥蓋	閥瓣	導配套	墊片
H41W-16T H41W-25T	鉻鎳鈦不銹鋼				聚四氟乙烯
	鉻鎳鉬鈦不銹鋼
	純鈦	碳鋼	鈦合金	純鈦

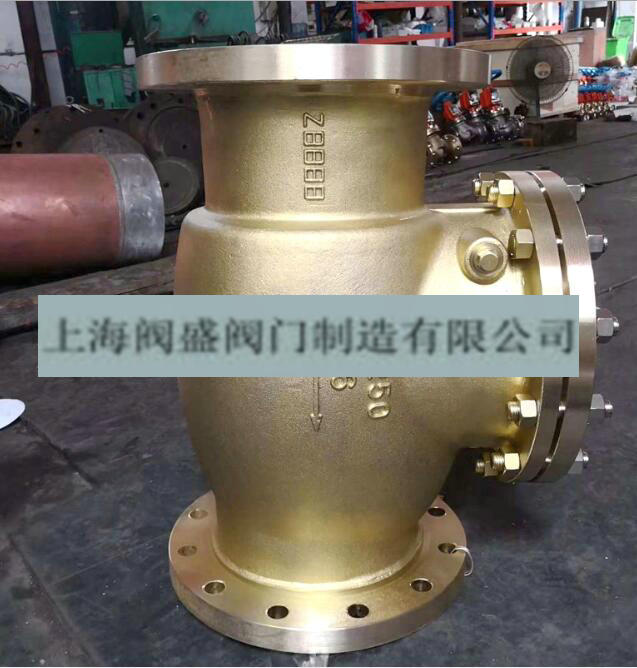

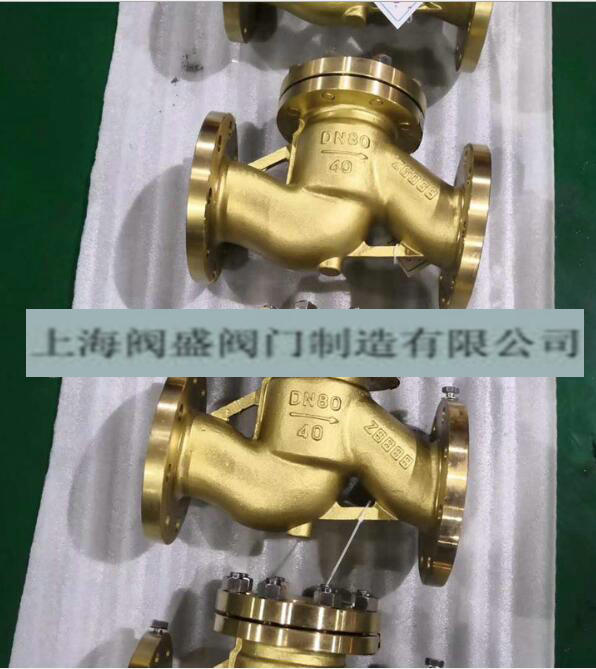

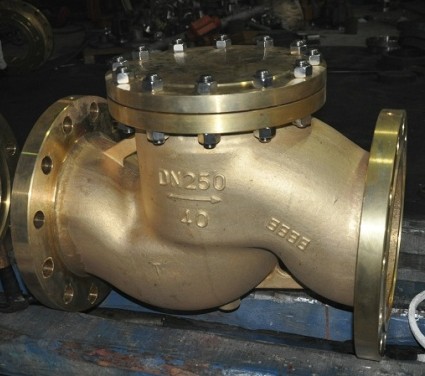

銅升降式止回閥.jpg 銅升降式止回閥1.jpg

銅升降式止回閥(fa)主要外(wai)形尺寸：(mm)

型號	公稱通徑DH(mm)	尺寸mm
型號	公稱通徑DH(mm)	L	D	D1	D2	Z-Φd	b	H
H41W-16T	15	130	95	65	45	4 ?Φ14	14	77
	20	150	105	75	55	4 ?Φ14	14	77
	25	160	115	85	65	4 ?Φ14	16	80
	32	180	135	100	78	4 ?Φ18	16	85
	40	200	145	110	85	4 ?Φ18	16	95
	50	230	160	125	100	4 ?Φ18	16	105
	65	290	180	145	120	4 ?Φ18	18	120
	80	310	195	160	135	8 ?Φ18	20	130
	100	350	215	180	155	8 ?Φ18	20	140
	125	400	245	210	185	8 ?Φ18	22	155
	150	480	280	240	210	8 ?Φ23	24	180
	200	600	335	295	265	12 ?Φ23	26	215
H41W-25T	15	130	95	65	45	4 ?Φ14	16	77
	20	150	105	75	55	4 ?Φ14	16	77
	25	160	115	85	65	4 ?Φ14	16	80
	32	180	135	100	78	4 ?Φ18	18	85
	40	200	145	110	85	4 ?Φ18	18	95
	50	230	160	125	100	4 ?Φ18	20	105
	65	290	180	145	120	8 ?Φ18	22	120
	80	310	195	160	135	8 ?Φ18	22	130
	100	350	230	190	160	8 ?Φ23	24	140
	125	400	270	220	188	8 ?Φ25	28	155
	150	480	300	250	218	8 ?Φ25	30	180
	200	600	360	310	278	12 ?Φ30	34	215

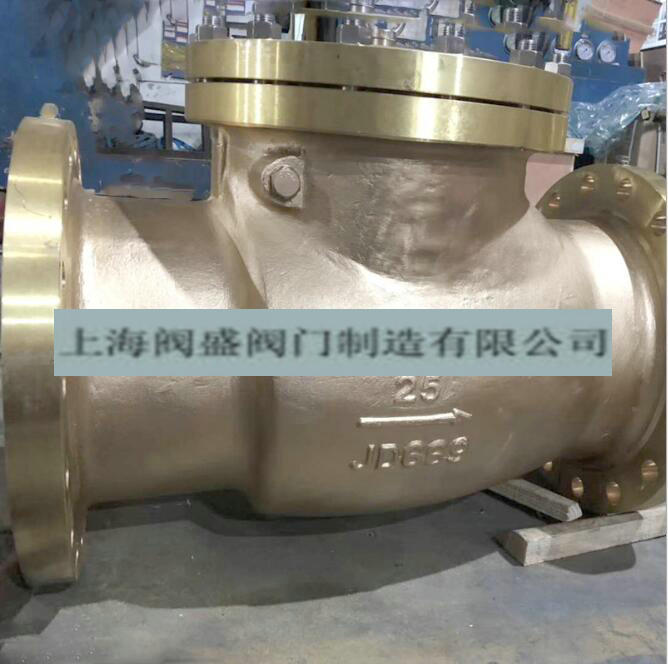

技術規范：【旋啟式止回閥】H44W-16T

公稱通徑：DN25-DN150

公稱壓力：1.6MPa

工作介質：水、海水、非腐蝕性液體、飽和蒸汽

工作溫度：-20℃≤t≤180℃

旋啟式止回閥主要規格尺寸：

SIZE	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125	DN150
A	105	121	136	146	164	182	216	311	353
B	25	32	40	50	65	80	100	125	150
C	61	67	71.5	85.5	94	108.5	124.5	160	198
D	115	140	150	165	185	200	220	250	285
