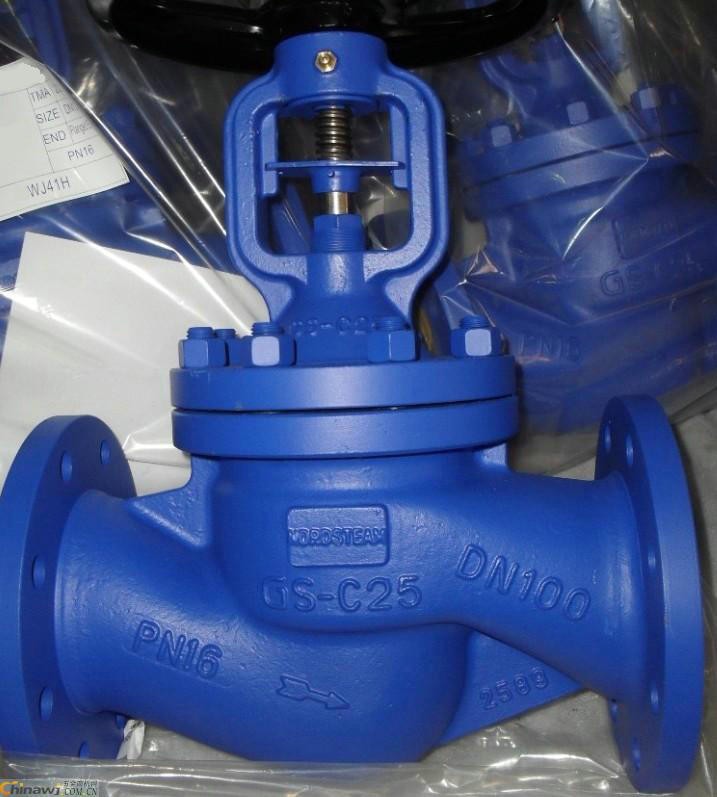

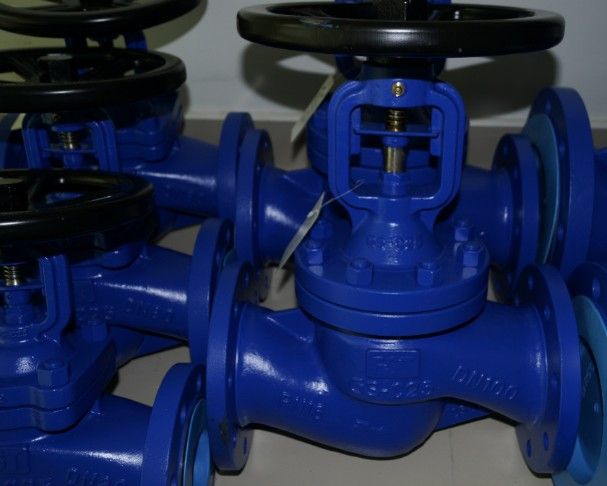

波紋管蒸汽截止閥
- 產品名稱:國產激情久久久久影院小草:波紋管蒸汽截止閥
- 產品型號:WJ41H
- 產品口徑:DN15-350mm
- 產品壓力:1.6-4MPa
- 產品材質:鑄鋼、不銹鋼
- 聯系電話:021-51061127
- 聯系傳真:021-51062214
- Email:fashengfamen@126.com
- 聯系人:陳云非
- 聯系手機:18217570461
- QQ:203398752
- 公司名:上海閥盛閥門制造有限公司
- 帳號:03416900040048386
- 開戶行:農行上海水清南路支行
- 售后承諾:質保一年,質量三包:包修、包換、包退。
上海閥(fa)(fa)盛閥(fa)(fa)門(men)制造有限公司主(zhu)要生產波(bo)(bo)紋(wen)管(guan)(guan)(guan)蒸(zheng)(zheng)汽(qi)(qi)截(jie)(jie)(jie)止閥(fa)(fa),可提供波(bo)(bo)紋(wen)管(guan)(guan)(guan)蒸(zheng)(zheng)汽(qi)(qi)截(jie)(jie)(jie)止閥(fa)(fa)價格,波(bo)(bo)紋(wen)管(guan)(guan)(guan)蒸(zheng)(zheng)汽(qi)(qi)截(jie)(jie)(jie)止閥(fa)(fa)說明書,波(bo)(bo)紋(wen)管(guan)(guan)(guan)蒸(zheng)(zheng)汽(qi)(qi)截(jie)(jie)(jie)止閥(fa)(fa)實物圖,波(bo)(bo)紋(wen)管(guan)(guan)(guan)蒸(zheng)(zheng)汽(qi)(qi)截(jie)(jie)(jie)止閥(fa)(fa)結構圖,波(bo)(bo)紋(wen)管(guan)(guan)(guan)蒸(zheng)(zheng)汽(qi)(qi)截(jie)(jie)(jie)止閥(fa)(fa)外形(xing)尺寸(cun),波(bo)(bo)紋(wen)管(guan)(guan)(guan)蒸(zheng)(zheng)汽(qi)(qi)截(jie)(jie)(jie)止閥(fa)(fa)執(zhi)行標準(zhun),波(bo)(bo)紋(wen)管(guan)(guan)(guan)蒸(zheng)(zheng)汽(qi)(qi)截(jie)(jie)(jie)止閥(fa)(fa)工作原理,波(bo)(bo)紋(wen)管(guan)(guan)(guan)蒸(zheng)(zheng)汽(qi)(qi)截(jie)(jie)(jie)止閥(fa)(fa)作用特點。
構形式 | BB-BG-OS Y |
驅動方式 | 手動 |
電動 | |
設計標準 | GB12235 |
結構長度 | GB12221 |
連接法蘭 | GB9113、JB/T79、HG20596 |
試驗和檢驗 | JB/T 9092、GB/T13927 |
波(bo)紋管蒸汽截(jie)止閥產品性能(neng)規范(fan):
公稱壓力 (MPa) | 殼體試驗壓力 (MPa) | 密封試驗壓力 (MPa) | 適用溫度 (℃) |
1.6 | 2.4 | 1.76 | ≤350℃ |
2.5 | 3.75 | 2.75 | |
4.0 | 6.0 | 4.4 | |
6.4 | 9.6 | 7.04 |
波紋(wen)管蒸汽截止閥主要零(ling)部件材質:
序號 | 名稱 | 材質 |
1 | 閥體 | WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
2 | 閥瓣 | 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
3 | 軸銷 | 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
4 | 閥桿 | 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
5 | 波紋管組件 | 1Cr18Ni9Ti、304、316、304L、316L |
6 | 墊片 | 柔性石墨+不銹鋼、PTFE |
7 | 閥蓋 | WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
8 | 雙頭螺栓 | 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
9 | 六角螺母 | 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
10 | 填料 | 柔性石墨 |
11 | 填料壓蓋 | WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
12 | 閥桿螺母 | 銅合金 |
13 | 手輪 | WCB、QT400-18 |
波紋(wen)管蒸(zheng)汽截(jie)止閥(fa)規(gui)格尺寸表:
型號 | WJ41-16 | ||||||||||||||
壓力等級 | PN16 | ||||||||||||||
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 190 | 195 | 225 | 260 | 280 | 310 | 340 | 395 | 435 | 470 | 535 | 590 | 630 | 680 | 720 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量(Kg) | 5 | 5 | 5.5 | 11 | 13.5 | 19 | 26 | 36 | 46 | 74 | 102 | 168 | 270 | 420 | 620 |
型號 | WJ41-25 | ||||||||||||||
壓力等級 | PN25 | ||||||||||||||
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 190 | 195 | 225 | 260 | 280 | 310 | 340 | 395 | 435 | 470 | 535 | 590 | 630 | 680 | 720 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量(Kg) | 5 | 5 | 5.5 | 11 | 14 | 20 | 27 | 37 | 48 | 77 | 105 | 172 | 3100 | 520 | 690 |
型號 | WJ41-40 | ||||||||||||||
壓力等級 | PN40 | ||||||||||||||
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 190 | 195 | 225 | 260 | 280 | 310 | 340 | 395 | 435 | 470 | 535 | 590 | 630 | 680 | 720 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量(Kg) | 5 | 5 | 5.5 | 11 | 14.5 | 21 | 28 | 39 | 50 | 80 | 108 | 176 | 350 | 590 | 790 |
