高壓球芯截(jie)止(zhi)閥當前位置:首頁 > 產品中心 > 截止閥 > 高壓球芯截止閥
  • 高壓球芯截止閥

高壓球芯截止閥

  • 產品名稱:國產激情久久久久影院小草:高壓球芯截止閥
  • 產品型號:QJH
  • 產品口徑:DN6-80mm
  • 產品壓力:32Mpa
  • 產品材質:鑄鋼,不銹鋼
  • 聯系電話:021-51061127
  • 聯系傳真:021-51062214
  • Email:fashengfamen@126.com
  • 聯系人:陳云非
  • 聯系手機:18217570461
  • QQ:203398752
  • 公司名:上海閥盛閥門制造有限公司
  • 帳號:03416900040048386
  • 開戶行:農行上海水清南路支行
  • 售后承諾:質保一年,質量三包:包修、包換、包退。

上海閥(fa)(fa)盛閥(fa)(fa)門(men)制造有限(xian)公(gong)司主要生產高壓(ya)(ya)(ya)球(qiu)(qiu)(qiu)芯截(jie)(jie)止閥(fa)(fa),可提供高壓(ya)(ya)(ya)球(qiu)(qiu)(qiu)芯截(jie)(jie)止閥(fa)(fa)價格,高壓(ya)(ya)(ya)球(qiu)(qiu)(qiu)芯截(jie)(jie)止閥(fa)(fa)說(shuo)明(ming)書,高壓(ya)(ya)(ya)球(qiu)(qiu)(qiu)芯截(jie)(jie)止閥(fa)(fa)實物圖,高壓(ya)(ya)(ya)球(qiu)(qiu)(qiu)芯截(jie)(jie)止閥(fa)(fa)結構圖,高壓(ya)(ya)(ya)球(qiu)(qiu)(qiu)芯截(jie)(jie)止閥(fa)(fa)外形(xing)尺(chi)寸,高壓(ya)(ya)(ya)球(qiu)(qiu)(qiu)芯截(jie)(jie)止閥(fa)(fa)執行(xing)標準,高壓(ya)(ya)(ya)球(qiu)(qiu)(qiu)芯截(jie)(jie)止閥(fa)(fa)工作(zuo)(zuo)原理(li),高壓(ya)(ya)(ya)球(qiu)(qiu)(qiu)芯截(jie)(jie)止閥(fa)(fa)作(zuo)(zuo)用特點。

高壓球芯截止閥圖形符號:
高壓球芯截止閥
高壓球芯截止閥型號說明:
① 系列代號Series Code:QJH系列高壓球芯截止閥
② 壓力等級Pressure Grade:H-32MPa
③ 公稱通徑Nominal Path:6、10、15、20、25、32、40、50、65、80mm
④ 連接形式Joint Model:B-板式、F-法式、NL-內螺紋連接、WL-外螺紋連接

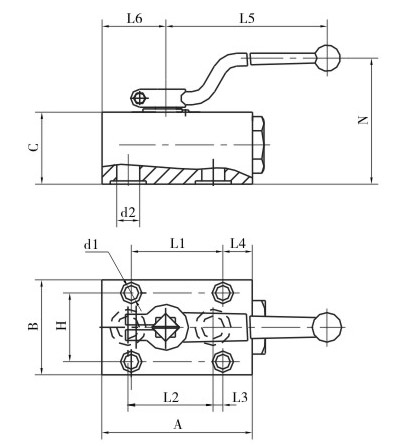

型號
A
B
C
L1
L2
L3
L4
L5
L6
H
N
d1
d2
QJH-10B
80
54
42
60
45
11
13
105
33
38
62
Ф8.5
Ф9
QJH-15B
92
58
44
56
52
6
18
147
39
42
77
Ф8.5
Ф14
QJH-20B
108
70
52
70
60
8.5
21.5
185
45
50
90
Ф11
Ф18
QJH-25B
125
75
60
80
72
11
20
185
54.5
55
99
Ф11
Ф24
QJH-32B
152
98
71
120
90
19
16
240
69.5
75
111
Ф13
Ф30
QJH-40B
185
120
93
150
110
23
20
240
80
90
129
Ф17
Ф38

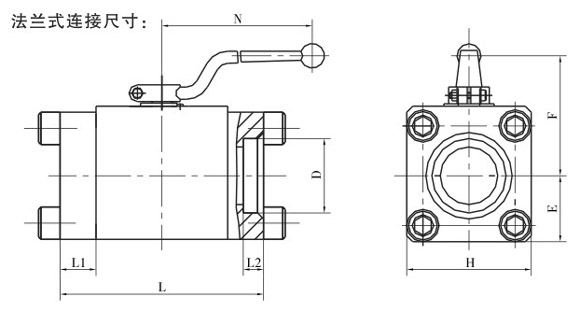

型號
D
L
L1
L2
H
F
E
N
QJH-50F1
Ф62
170
30
17
104
118
55
240
QJH-65F1
Ф77
220
45
22
126
132
67
QJH-80F1
Ф91
240
45
25
139
142
75

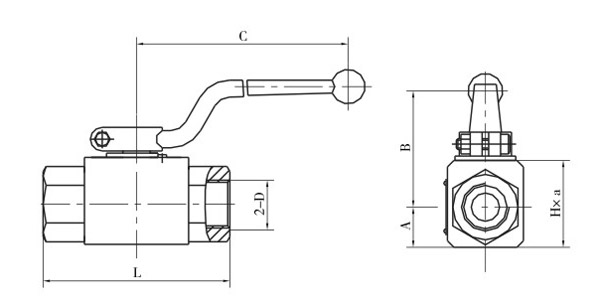

高壓球芯截止閥內螺紋連接尺寸:

型號
A
B
C
L
H×a
2-D
QJH-06NL
13.5
27
105
67
33×26
M16×1.5
QJH-10NL
16
40
105
76
36×32
M18×1.5
QJH-15NL
19
45
147
88
45×38
M27×2
QJH-20NL
25
46
185
100
55×48
M33×2
QJH-25NL
28.5
59
185
116
64×57
M42×2
QJH-32NL
37.5
74
240
130
84×75
M48×2
QJH-40NL
42.5
88
240
140
95×85
M60×2

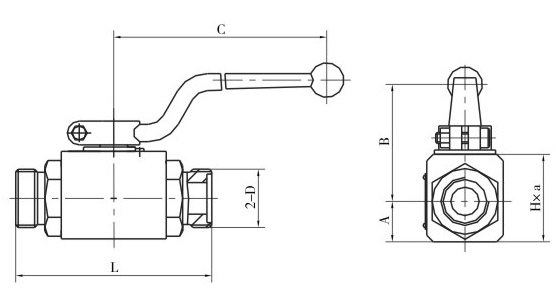

高壓球芯截止閥外螺紋連接尺寸:
型號
A
B
C
L
H×a
2-D
QJH-06WL
13.5
27
105
71
33×26
M16×1.5
QJH-10WL
16
40
105
86
36×32
M22×1.5
QJH-1WNL
19
45
147
96
45×38
M30×1.5
QJH-20WL
25
46
185
112
55×48
M36×2
QJH-25WL
28.5
59
185
122
64×57
M42×2
QJH-32WL
37.5
74
240
145
84×75
M52×2
QJH-40WL
42.5
88
240
163
95×85
M60×2

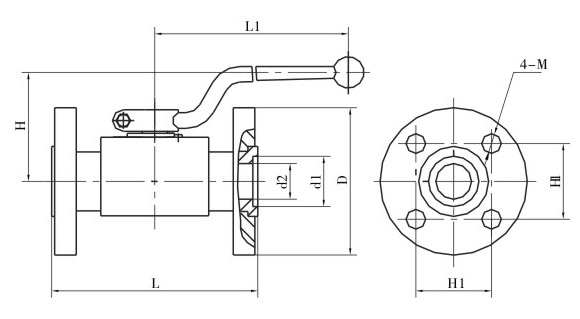

 高壓(ya)球芯截止閥法蘭(lan)式連接(jie)尺寸(cun):

型號
L
L1
H
H1
D
d1
d2
M
QJH-10F
103
105
44
36
Ф68
Ф22
Ф10
M10
QJH-15F
113
147
46
40
Ф75
Ф24
Ф15
M10
QJH-20F
117
185
48
42
Ф78
Ф30
Ф20
M10
QJH-25F
133
185
56
56
Ф100
Ф35
Ф23
M12
QJH-32F
145
240
63
62
Ф110
Ф45
Ф32
M12
QJH-40F
175
240
74
73
Ф130
Ф50
Ф38
M16
