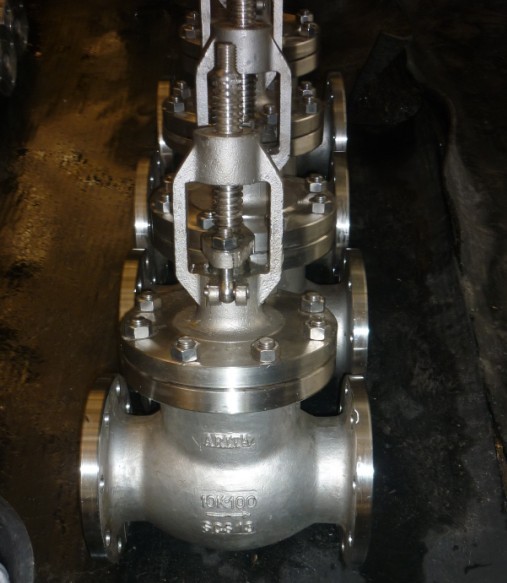

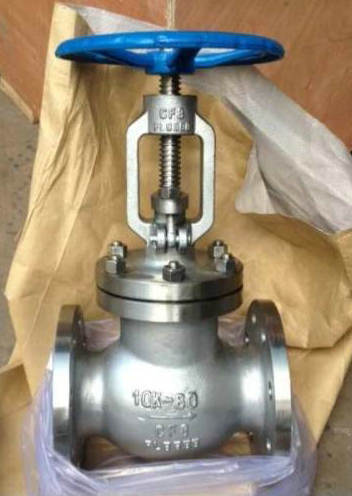

日標法蘭截止閥

產品名稱：國產激情久久久久影院小草:日標法蘭截止閥
產品型號：J41H/W
產品口徑：DN15-300mm
產品壓力：10K-20K
產品材質：鑄鐵、鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)(fa)(fa)盛閥(fa)(fa)(fa)(fa)門制(zhi)造有限公司(si)主要生產日(ri)(ri)(ri)(ri)標(biao)(biao)(biao)(biao)法(fa)(fa)蘭(lan)(lan)(lan)截(jie)(jie)止閥(fa)(fa)(fa)(fa)，可(ke)提供日(ri)(ri)(ri)(ri)標(biao)(biao)(biao)(biao)法(fa)(fa)蘭(lan)(lan)(lan)截(jie)(jie)止閥(fa)(fa)(fa)(fa)價格(ge)，日(ri)(ri)(ri)(ri)標(biao)(biao)(biao)(biao)法(fa)(fa)蘭(lan)(lan)(lan)截(jie)(jie)止閥(fa)(fa)(fa)(fa)說明書，日(ri)(ri)(ri)(ri)標(biao)(biao)(biao)(biao)法(fa)(fa)蘭(lan)(lan)(lan)截(jie)(jie)止閥(fa)(fa)(fa)(fa)實(shi)物圖，日(ri)(ri)(ri)(ri)標(biao)(biao)(biao)(biao)法(fa)(fa)蘭(lan)(lan)(lan)截(jie)(jie)止閥(fa)(fa)(fa)(fa)結構圖，日(ri)(ri)(ri)(ri)標(biao)(biao)(biao)(biao)法(fa)(fa)蘭(lan)(lan)(lan)截(jie)(jie)止閥(fa)(fa)(fa)(fa)外形(xing)尺寸，日(ri)(ri)(ri)(ri)標(biao)(biao)(biao)(biao)法(fa)(fa)蘭(lan)(lan)(lan)截(jie)(jie)止閥(fa)(fa)(fa)(fa)執(zhi)行標(biao)(biao)(biao)(biao)準(zhun)，日(ri)(ri)(ri)(ri)標(biao)(biao)(biao)(biao)法(fa)(fa)蘭(lan)(lan)(lan)截(jie)(jie)止閥(fa)(fa)(fa)(fa)工作原(yuan)理(li)，日(ri)(ri)(ri)(ri)標(biao)(biao)(biao)(biao)法(fa)(fa)蘭(lan)(lan)(lan)截(jie)(jie)止閥(fa)(fa)(fa)(fa)作用特(te)點(dian)。

日標法蘭截止閥適用于公稱壓力10K-20K，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

日標法蘭截止閥主要零件材料：

零件名稱	CF8系列	CF3系列	CF8M系列	CF3M系列	WCB系列
閥體/閥蓋	CF8	CF3	CF8M	CF3M	WCB
閥瓣	F304	F304L	F316	F316L	1Cr13
閥瓣蓋	304	304L	316	316L	1Cr13
閥桿	F304	F304L	F316	F316L	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨
墊片	PTFE+304	PTFE+304L	PTFE+316	PTFE+316L	石墨+304
壓蓋	CF8	CF3	CF8M	CF3M	WCB
填料壓環	304	304L	316	316L	1Cr13
螺栓	A193-B8	A193-B8	A193-B8M	A193-B8M	35CrMoA
螺母	A194-8M	A194-8M	A194-8M	A194-8M	45

日(ri)標(biao)法蘭截(jie)止閥(fa)10K 主要連(lian)接(jie)尺寸及重量：

尺寸	inch	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"
尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	mm	108	117	127	140	165	203	216	241	292	356	406	495	622	698
H	mm	241	241	242	280	286	386	387	411	454	455	541	651	802	970
D	mm	125	125	125	160	160	200	200	250	250	355	355	450	500	500
重量	kg	-	-	-	-	-	18	30	41	64	86	113	115	295	450

日標法蘭截止(zhi)閥20K 主要(yao)連接尺寸及重量：

尺寸	inch	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"
尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	mm	152	178	203	216	229	267	292	318	345	400	444	559	622	711
H	mm	241	241	283	320	322	399	438	464	565	614	717	930	1150	1420
D	mm	125	125	160	200	200	200	250	280	355	400	450	500	500	560
重量	kg	-	-	-	-	-	25	30	35	56	96	120	212	460	615
