鍛鋼承插焊截止閥
- 產品名稱:國產激情久久久久影院小草:鍛鋼承插焊截止閥
- 產品型號:J11Y/J61Y
- 產品口徑:DN15-50mm
- 產品壓力:900Lb-2500Lb
- 產品材質:鍛鋼、鍛不銹鋼
- 聯系電話:021-51061127
- 聯系傳真:021-51062214
- Email:fashengfamen@126.com
- 聯系人:陳云非
- 聯系手機:18217570461
- QQ:203398752
- 公司名:上海閥盛閥門制造有限公司
- 帳號:03416900040048386
- 開戶行:農行上海水清南路支行
- 售后承諾:質保一年,質量三包:包修、包換、包退。
上海(hai)閥(fa)(fa)盛閥(fa)(fa)門制造有限公司主要(yao)生(sheng)產鍛鋼(gang)(gang)承(cheng)插(cha)(cha)(cha)(cha)(cha)(cha)(cha)焊(han)(han)截(jie)止(zhi)(zhi)閥(fa)(fa),可提供鍛鋼(gang)(gang)承(cheng)插(cha)(cha)(cha)(cha)(cha)(cha)(cha)焊(han)(han)截(jie)止(zhi)(zhi)閥(fa)(fa)價格,鍛鋼(gang)(gang)承(cheng)插(cha)(cha)(cha)(cha)(cha)(cha)(cha)焊(han)(han)截(jie)止(zhi)(zhi)閥(fa)(fa)說明書,鍛鋼(gang)(gang)承(cheng)插(cha)(cha)(cha)(cha)(cha)(cha)(cha)焊(han)(han)截(jie)止(zhi)(zhi)閥(fa)(fa)實物圖,鍛鋼(gang)(gang)承(cheng)插(cha)(cha)(cha)(cha)(cha)(cha)(cha)焊(han)(han)截(jie)止(zhi)(zhi)閥(fa)(fa)結構圖,鍛鋼(gang)(gang)承(cheng)插(cha)(cha)(cha)(cha)(cha)(cha)(cha)焊(han)(han)截(jie)止(zhi)(zhi)閥(fa)(fa)外形(xing)尺(chi)寸,鍛鋼(gang)(gang)承(cheng)插(cha)(cha)(cha)(cha)(cha)(cha)(cha)焊(han)(han)截(jie)止(zhi)(zhi)閥(fa)(fa)執行標(biao)準,鍛鋼(gang)(gang)承(cheng)插(cha)(cha)(cha)(cha)(cha)(cha)(cha)焊(han)(han)截(jie)止(zhi)(zhi)閥(fa)(fa)工作(zuo)原理,鍛鋼(gang)(gang)承(cheng)插(cha)(cha)(cha)(cha)(cha)(cha)(cha)焊(han)(han)截(jie)止(zhi)(zhi)閥(fa)(fa)作(zuo)用特點。
鍛(duan)鋼(gang)承插焊(han)截止閥(fa)主要尺寸及(ji)重量:
規格 | S | L | T | W | H (開) ≈ | 重量(?) ≈ | ||||||
英制 | 公制 | JNSI | JIS | 900~1500 Lb | 2500 Lb | A N S I | ISO、BS | J I S | 900~1500 Lb | 2500 Lb | ||
NPI牙型60 | RC牙型55 | PT牙型55 | ||||||||||
1/2 | 15 | 21.8 | 22.2 | 140 | 186 | 1/2 | 125 | 321 | 11.5 | 12.3 | ||
3/4 | 20 | 27.1 | 27.7 | 140 | 186 | 3/4 | 125 | 321 | 10.8 | 11.6 | ||
1 | 25 | 33.8 | 34.5 | 140 | 186 | 1 | 160 | 321 | 10.5 | 10.8 | ||
1 1/4 | 32 | 42.6 | 43.2 | 178 | 232 | 1 1/4 | 160 | 380 | 21.0 | 26.0 | ||
1 1/2 | 40 | 48.7 | 49.1 | 178 | 232 | 1 1/2 | 180 | 414 | 19.6 | 26.4 | ||
2 | 50 | 61.1 | 61.1 | 216 | 279 | 2 | 200 | 502 | 40.4 | 43.8 |

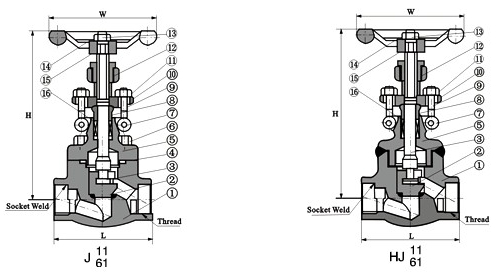

鍛鋼承插焊截止閥標準材質明細(xi)表
序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105N | Type A182 F22 | Type A182 F304 | Type A182 F316(L) | ||
1 | 閥體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
3 | 閥桿 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
4 | 密封座 | A105 | A182 F304 | A182 F304(L) | A182 F316(L) |
5 | 密封環 | 316 | A182 F304 | A182 F304(L) | F316(L) |
6 | 閥蓋 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
7 | 圓柱銷 | A276 420 | A182F304 | ||
8 | 墊圈 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
9 | 提升螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
10 | 填料 | 柔性石墨+304絲 | 316夾PTFE | ||
11 | 填料壓套 | A276 420 | A182 F304 | ||
12 | 填料壓板 | A105 | A182 F304 | ||
13 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
14 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
15 | 閥桿螺母 | A276 420 | |||
16 | 手輪 | A197 | |||
17 | 銘牌 | SS | |||
適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
適用溫度 | -29℃~425℃ | -29℃~550℃ | -29℃~200℃ |
