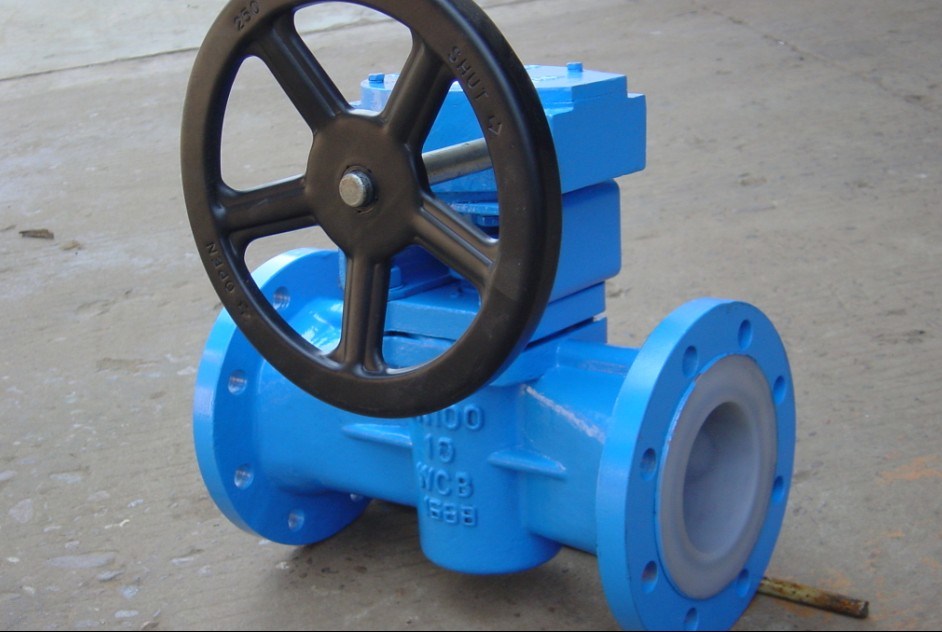

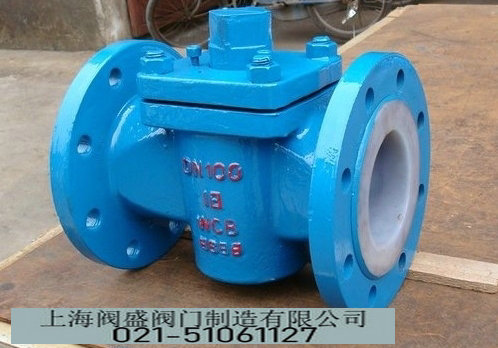

提升式硬密封旋塞閥

產品名稱：國產激情久久久久影院小草:提升式硬密封旋塞閥
產品型號：X43H/Y
產品口徑：DN15-500mm
產品壓力：150LB-2500LB
產品材質：碳鋼、鍛鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)盛閥(fa)(fa)門制造有(you)限公司主要生產提(ti)(ti)升(sheng)式(shi)(shi)硬(ying)密(mi)(mi)(mi)(mi)封(feng)(feng)旋(xuan)塞(sai)(sai)閥(fa)(fa)，可(ke)提(ti)(ti)供提(ti)(ti)升(sheng)式(shi)(shi)硬(ying)密(mi)(mi)(mi)(mi)封(feng)(feng)旋(xuan)塞(sai)(sai)閥(fa)(fa)價格(ge)，提(ti)(ti)升(sheng)式(shi)(shi)硬(ying)密(mi)(mi)(mi)(mi)封(feng)(feng)旋(xuan)塞(sai)(sai)閥(fa)(fa)說明書，提(ti)(ti)升(sheng)式(shi)(shi)硬(ying)密(mi)(mi)(mi)(mi)封(feng)(feng)旋(xuan)塞(sai)(sai)閥(fa)(fa)實物圖，提(ti)(ti)升(sheng)式(shi)(shi)硬(ying)密(mi)(mi)(mi)(mi)封(feng)(feng)旋(xuan)塞(sai)(sai)閥(fa)(fa)結構圖，提(ti)(ti)升(sheng)式(shi)(shi)硬(ying)密(mi)(mi)(mi)(mi)封(feng)(feng)旋(xuan)塞(sai)(sai)閥(fa)(fa)外形尺(chi)寸，提(ti)(ti)升(sheng)式(shi)(shi)硬(ying)密(mi)(mi)(mi)(mi)封(feng)(feng)旋(xuan)塞(sai)(sai)閥(fa)(fa)執行標準，提(ti)(ti)升(sheng)式(shi)(shi)硬(ying)密(mi)(mi)(mi)(mi)封(feng)(feng)旋(xuan)塞(sai)(sai)閥(fa)(fa)工作原理，提(ti)(ti)升(sheng)式(shi)(shi)硬(ying)密(mi)(mi)(mi)(mi)封(feng)(feng)旋(xuan)塞(sai)(sai)閥(fa)(fa)作用特點。

提升式硬密封旋塞閥執行標準：

設計與制造	結構長度	法蘭尺寸	對焊連接尺寸	壓力-溫度	試驗-檢驗
API 6D	API 6D	ANSI B16.5	ANSI B16.25	ANSI B16.34	API 6D

提升式硬密封旋塞閥壓力試驗：

公稱壓力	強度試驗		密封試驗（液）		密封試驗（氣）
公稱壓力	MPa	Lbf/2in	MPa	Lbf/2in	MPa	Lbf/2in
150	3.0	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	1630
900	23.0	3330	17.0	2445
1500	38.4	5560	28.2	4080
2500	64 0	9255	47.0	6790

提升式硬密封旋塞閥主要零件材料及性能：

體蓋瓣搖桿導向套	閥桿	墊片	密封面	工作溫度（℃）	適用介質
WCB	F6a	PTFE 增強柔性石墨1Cr13/柔性石墨不銹鋼/耐酸石棉齒型墊片	13Cr STL 本體材料 PTFE 尼龍	≤150℃	水、蒸氣、油品硝酸類、醋酸類強氧氣性介質尿素
CF8	304
CF8M	316
CF3	304L
CF3M	316L

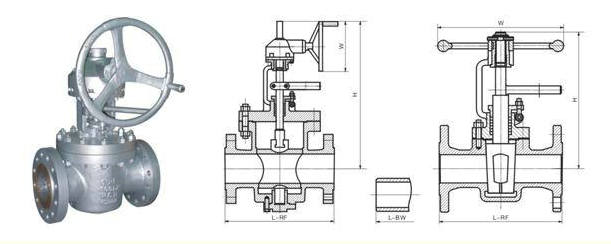

提(ti)升式(shi)硬密(mi)封旋塞閥主要(yao)尺寸：

DN		150Lb凸面法蘭RF
mm	in	L	D	D1	D2	b	n-φd	H	Do
15	1/2	108	89	60.5	35	11.2	4-φ16	190	120
20	3/4	117	98	69.9	43	12.7	4-φ16	195	140
25	1	127	108	79.2	51	14.2	4-φ16	225	140
32	11/4	140	117	89.0	63	16.0	4-φ16	260	180
40	11/2	165	127	98.6	73	17.5	4-φ16	280	200
50	2	178	152	120.7	92	19.0	4-φ19	310	220
65	212	190	178	139.7	105	22.4	4-φ19	340	260
80	3	203	190	152.4	127	24.0	4-φ19	395	300
100	4	305	229	190.5	157	24.0	8-φ19	435	300
125	5	381	254	216.0	186	24.0	8-φ22.5	470	340
150	6	394	279	241.3	216	25.4	8-φ22.5	535	400
200	8	457	343	298.5	270	28.4	8-φ22.5	590	450
250	10	533	406	362.0	324	30.2	12-φ25.4	630	450
300	12	610	483	431.8	381	32.0	12-φ25.4	680	500
350	14	686	533	476.3	413	35.0	12-φ29	720	500
400	16	762	597	539.8	470	36.6	16-φ29	890	600
450	18	864	635	577.9	533	39.6	16-φ32	1030	600
500	20	914	698	635.0	584	43.0	20-φ32	1190	600

提(ti)升(sheng)式硬密封旋塞閥主要尺寸：

DN		300Lb凸面法蘭RF
mm	in	L	D	D1	D2	B	N-φd	H	Do
15	1/2	140	95	66.5	35	14.2	4-φ16	190	120
20	3/4	152	117	82.5	43	16.0	4-φ19	195	140
25	1	165	123	89．O	51	17.5	4-φ19	225	140
32	11/4	178	133	98.5	63	19.0	4-φ19	260	180
40	11/2	190	155	114.3	73	20.6	4-φ22.5	280	200
50	2	216	165	127.0	92	22.4	8-φ19	310	220
65	21/2	241	190	149.4	105	25.4	8-φ22.5	340	260
80	3	283	210	168.1	127	28.4	8-φ22.5	395	300
100	4	305	254	200.2	157	31.8	8-φ22.5	435	300
125	5	381	279	235.0	186	35.0	8-φ22.5	470	340
150	6	403	318	269.7	216	36.6	12-φ22.5	535	400
200	8	502	381	330.2	270	41.2	12-φ25.4	590	450
250	10	568	444	387.4	324	47.8	16-φ28.5	630	450
300	12	711	521	450.8	381	50.8	16-φ32	680	500
350	14	762	584	514.4	413	54.0	20-φ32	720	500
400	16	838	648	571.5	470	57.2	20-φ35	890	600
450	18	914	711	628 7	533	60.5	24-φ35	1030	600
500	20	991	775	685.8	584	63.5	24-φ35	1190	600
600Lb凸面法蘭RF
15	1/2	165	95	66.5	35	14.5	4-φ16	190	120
20	3/4	190	117	82.5	43	16	4-φ19	195	140
25	1	216	124	89.0	51	17.5	4-φ19	225	140
32	11/4	229	133	98.5	63	21	4-φ19	260	180
40	11/2	241	156	114.3	73	22.5	4-φ22.5	280	200
50	2	292	165	127.0	92	25.4	8-φ19	310	220
65	21/2	330	190	149.4	105	28.5	8-φ22.5	340	260
80	3	356	210	168.1	127	31.8	8-φ22.5	395	300
100	4	432	273	216.0	157	38.1	8-φ25.4	435	300
125	5	508	330	266.7	186	44.5	8-φ28.5	470	340
150	6	559	356	292.1	216	47.8	12-φ28.5	535	400
200	8	660	419	349.3	270	56	12-φ32	590	450
250	10	787	508	431.8	324	63.5	16-φ35	630	450
300	12	838	559	489.0	381	67	20-φ35	680	500
350	14	889	603	527.0	413	70	20-φ38	720	500
400	16	991	686	603.0	470	76.5	20-φ41	890	600
450	18	1092	743	654.0	573	83	20-φ44.5	1030	600
500	20	1194	813	723.9	584	89	24-φ44.5	1190	600

提升式硬密封旋塞閥執行標準：

設計與制造	結構長度	法蘭尺寸	對焊連接尺寸	壓力-溫度	試驗-檢驗
API 6D	API 6D	ANSI B16.5	ANSI B16.25	ANSI B16.34	API 6

提(ti)升(sheng)式硬密封旋(xuan)塞閥壓力試(shi)驗：

公稱壓力	強度試驗		密封試驗（液）		密封試驗（氣）
公稱壓力	MPa	Lbf/2in	MPa	Lbf/2in	MPa	Lbf/2in
150	3.0	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	1630
900	23.0	3330	17.0	2445
1500	38.4	5560	28.2	4080
2500	64 0	9255	47.0	6790

提升式硬密封旋塞閥主要零件材料及性能：

體蓋瓣搖桿導向套	閥桿	墊片	密封面	工作溫度（℃）	適用介質
WCB	F6a	PTFE 增強柔性石墨1Cr13/柔性石墨不銹鋼/耐酸石棉齒型墊片	13Cr STL 本體材料 PTFE 尼龍	≤150℃	水、蒸氣、油品硝酸類、醋酸類強氧氣性介質尿素
CF8	304
CF8M	316
CF3	304L
CF3M	316L

提升式硬密封旋塞閥主要尺寸：

DN		150Lb凸面法蘭RF
mm	in	L	D	D1	D2	b	n-φd	H	Do
15	1/2	108	89	60.5	35	11.2	4-φ16	190	120
20	3/4	117	98	69.9	43	12.7	4-φ16	195	140
25	1	127	108	79.2	51	14.2	4-φ16	225	140
32	11/4	140	117	89.0	63	16.0	4-φ16	260	180
40	11/2	165	127	98.6	73	17.5	4-φ16	280	200
50	2	178	152	120.7	92	19.0	4-φ19	310	220
65	212	190	178	139.7	105	22.4	4-φ19	340	260
80	3	203	190	152.4	127	24.0	4-φ19	395	300
100	4	305	229	190.5	157	24.0	8-φ19	435	300
125	5	381	254	216.0	186	24.0	8-φ22.5	470	340
150	6	394	279	241.3	216	25.4	8-φ22.5	535	400
200	8	457	343	298.5	270	28.4	8-φ22.5	590	450
250	10	533	406	362.0	324	30.2	12-φ25.4	630	450
300	12	610	483	431.8	381	32.0	12-φ25.4	680	500
350	14	686	533	476.3	413	35.0	12-φ29	720	500
400	16	762	597	539.8	470	36.6	16-φ29	890	600
450	18	864	635	577.9	533	39.6	16-φ32	1030	600
500	20	914	698	635.0	584	43.0	20-φ32	1190	600

提升式硬密封旋塞閥主要尺寸：

<TD vAlig

DN		300Lb凸面法蘭RF
mm	in	L	D	D1	D2	B	N-φd	H	Do
15	1/2	140	95	66.5	35	14.2	4-φ16	190	120
20	3/4	152	117	82.5	43	16.0	4-φ19	195	140
25	1	165	123	89．O	51	17.5	4-φ19	225	140
32	11/4	178	133	98.5	63	19.0	4-φ19	260	180
40	11/2	190	155	114.3	73	20.6	4-φ22.5	280	200
50	2	216	165	127.0	92	22.4	8-φ19	310	220
65	21/2	241	190	149.4	105	25.4	8-φ22.5	340	260
80	3	283	210	168.1	127	28.4	8-φ22.5	395	300
100	4	305	254	200.2	157	31.8	8-φ22.5	435	300
125	5	381	279	235.0	186	35.0	8-φ22.5	470
