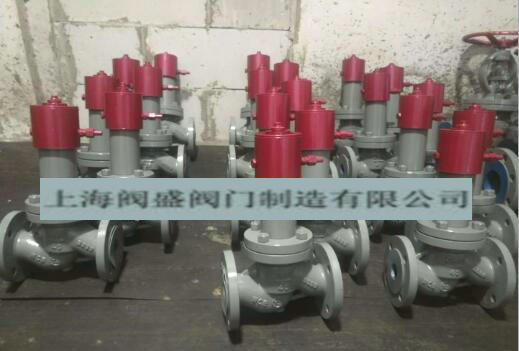

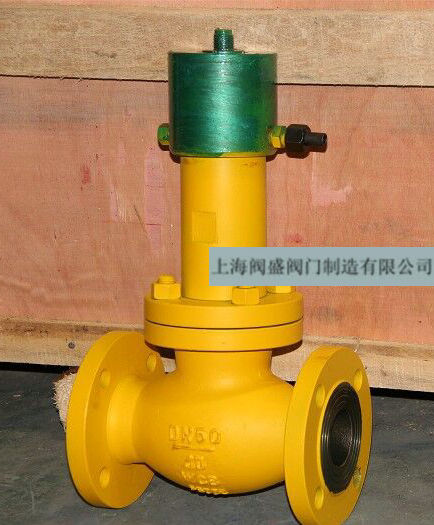

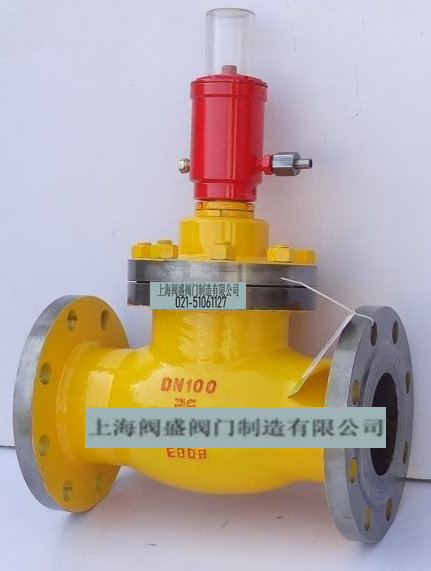

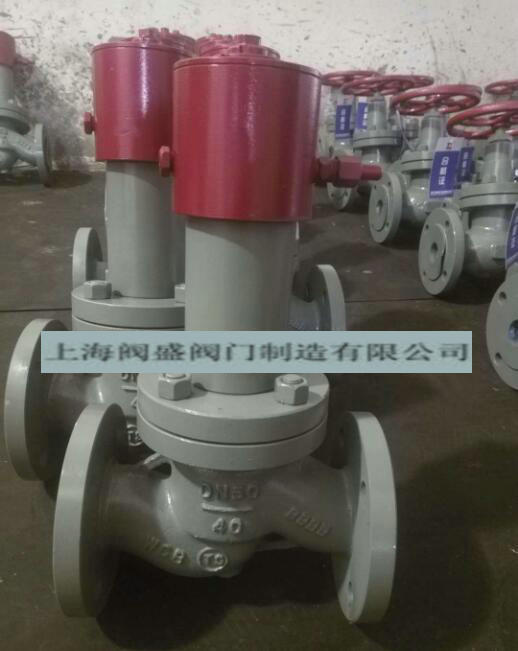

液動緊急切斷閥
- 產品名稱:國產激情久久久久影院小草:液動緊急切斷閥
- 產品型號:QDY421F
- 產品口徑:DN15-200mm
- 產品壓力:1.6-4Mpa
- 產品材質:鑄鋼、不銹鋼
- 聯系電話:021-51061127
- 聯系傳真:021-51062214
- Email:fashengfamen@126.com
- 聯系人:陳云非
- 聯系手機:18217570461
- QQ:203398752
- 公司名:上海閥盛閥門制造有限公司
- 帳號:03416900040048386
- 開戶行:農行上海水清南路支行
- 售后承諾:質保一年,質量三包:包修、包換、包退。
上海閥(fa)(fa)盛(sheng)閥(fa)(fa)門制造有(you)限公司主要生(sheng)產液(ye)動緊(jin)(jin)急(ji)切斷(duan)(duan)閥(fa)(fa),可提供液(ye)動緊(jin)(jin)急(ji)切斷(duan)(duan)閥(fa)(fa)價格(ge),液(ye)動緊(jin)(jin)急(ji)切斷(duan)(duan)閥(fa)(fa)說明書,液(ye)動緊(jin)(jin)急(ji)切斷(duan)(duan)閥(fa)(fa)實物圖,液(ye)動緊(jin)(jin)急(ji)切斷(duan)(duan)閥(fa)(fa)結構圖,液(ye)動緊(jin)(jin)急(ji)切斷(duan)(duan)閥(fa)(fa)外形尺寸,液(ye)動緊(jin)(jin)急(ji)切斷(duan)(duan)閥(fa)(fa)執行標準(zhun),液(ye)動緊(jin)(jin)急(ji)切斷(duan)(duan)閥(fa)(fa)工作原理,液(ye)動緊(jin)(jin)急(ji)切斷(duan)(duan)閥(fa)(fa)作用特(te)點(dian)。
液動緊急切斷閥概述:
液動緊急切斷閥用途和性能規范:本閥是一種安全保護閥,安裝在液化石油氣儲罐站,液相與氣相管路上,與遠距離手搖油泵(SB03-175型)配套使用,利用液壓控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時,快速手動使手搖油泵卸壓,或高溫使易熔合金熔化,而本閥油缸自動卸壓,閥門迅速關閉而止漏,起安全保護作用。
一液動緊急切斷閥工作原理:
多只緊急切斷閥利用二只手搖油泵控制,其中一只油泵工作另一只油泵備用,防止油泵損壞本閥不能正常工作,每只緊急切斷閥分別用一只(J23H-40P)針型閥控制。
二液動緊急切斷閥產品性能規范:
壓力等級 | 常溫試驗壓力(Mpa) | |||
殼體 | 密封 | 低氣壓密封 | ||
公稱壓力(Mpa) | 1.6 | 2.4 | 1.76 | 0.6 |
2.5 | 3.75 | 2.75 | 0.6 | |
4.0 | 6.0 | 4.4 | 0.6 | |
適用溫度 | ≥75℃ | |||
適用介質 | 機械油 |
三液動緊急切斷閥主要性能規范:
壓力等級 | 20K 4.0MPa | 油缸工作壓力 | ≤6.0.Mpa |
使用溫度 | -40~+80℃ | 油缸使用介質 | 混合錠子油 ,變壓器油 |
使用介質 | 天然氣,液化氣,液氨 | 熔閉時間 | ±70℃ |
關閉時間 | ≤10秒 | 油缸開啟壓力 | ≥2.0MPa |
四液動緊急切斷閥主要零件材料:
零 件 名 稱 | 材 料 |
閥 體 閥 蓋 | 碳 素 鋼 WCB |
油缸, 活塞 | 鉻不銹鋼 |
密封圈, O型川 | 聚四氟乙烯,丁晴橡膠 |
彈簧 | 50CrVA(彈簧鋼) |
五(wu)液動緊急切(qie)斷閥主(zhu)要連接尺寸: 單位:(mm)
DN | L | D | D1 | D2 | b | f | z-d | H | D0 |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-*14 | 215 | 120 |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-*14 | 255 | 120 |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-*14 | 285 | 120 |
32 | 190 | 135 | 100 | 75 | 18 | 2 | 4-*18 | 300 | 160 |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-*18 | 320 | 200 |
50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-*18 | 380 | 240 |
65 | 290 | 180 | 145 | 120 | 22 | 3 | 4-*18 | 420 | 280 |
80 | 310 | 195 | 160 | 135 | 22 | 3 | 4-*18 | 450 | 320 |
100 | 350 | 135 | 190 | 160 | 24 | 3 | 8-*23 | 520 | 360 |
125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-*25 | 558 | 400 |
150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-*25 | 750 | 400 |
200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-*25 | 950 | 450 |
六液動緊急切斷閥安裝使用注意事項:
①保管時將本閥的各個對外通路用塞子或蓋板封閉,存放在干燥通風的室內,長期存放應經常檢查,消除污垢,并在加工面上涂防銹油,防止銹蝕。②安裝前應將本閥清除干凈,將各螺紋連接處擰緊。③本閥采用止回閥原理,只能單想截斷,安裝時必須注意閥門標志,將要保護的一端作為閥門入口。④訂貨須注明法蘭密封面形式,壓力等級及連接標準。
