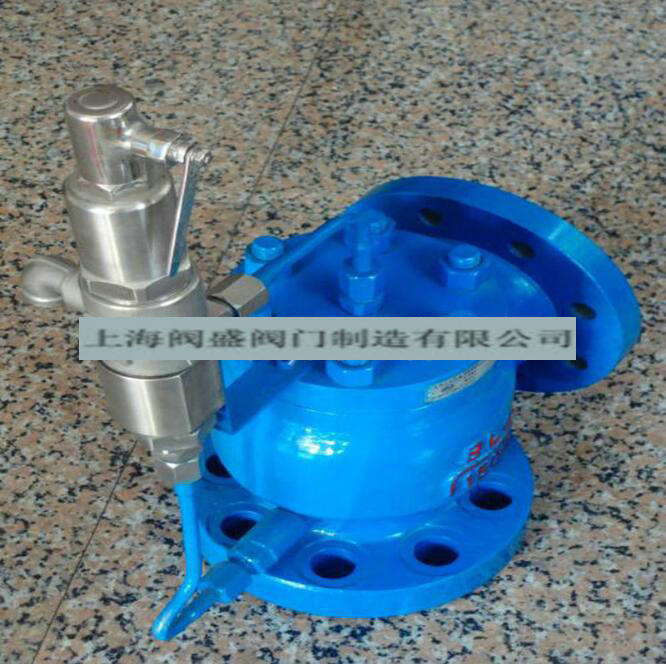

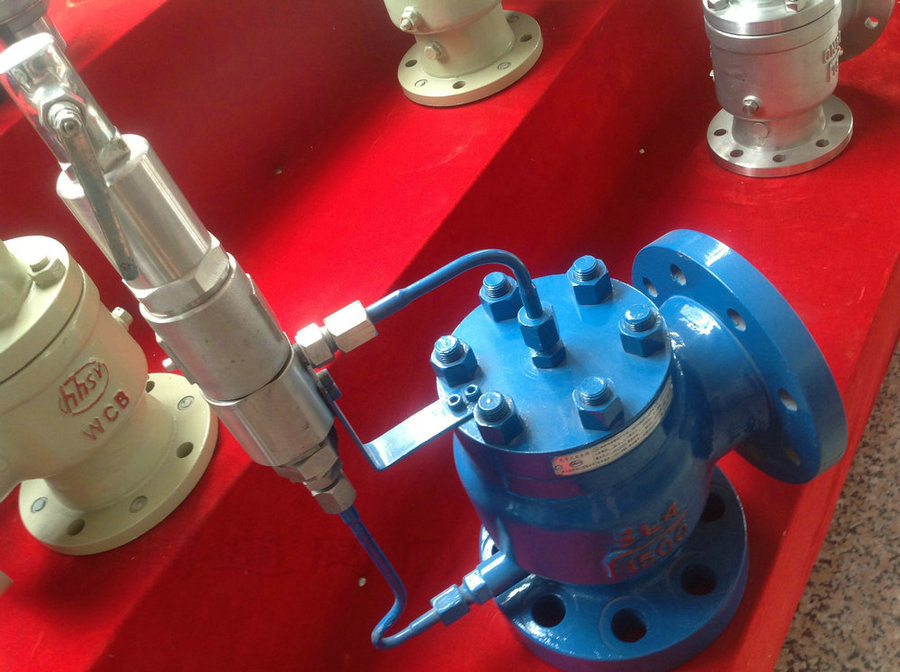

先導式安全閥

產品名稱：國產激情久久久久影院小草:先導式安全閥
產品型號：A46F/Y
產品口徑：DN25-100mm
產品壓力：1.6-10Mpa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)盛閥(fa)(fa)門制造有限公司(si)主(zhu)要生產先導(dao)式(shi)(shi)安(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)，可提供(gong)先導(dao)式(shi)(shi)安(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)價格，先導(dao)式(shi)(shi)安(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)說明書，先導(dao)式(shi)(shi)安(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)實物圖(tu)，先導(dao)式(shi)(shi)安(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)結構圖(tu)，先導(dao)式(shi)(shi)安(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)外形尺(chi)寸，先導(dao)式(shi)(shi)安(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)執行標準，先導(dao)式(shi)(shi)安(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)工作原理，先導(dao)式(shi)(shi)安(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)作用(yong)特(te)點。

先導式安全閥是一種新穎結構的安全閥。主要用于石油天氣、化工、電力、冶金和城市燃氣等領域，是受壓設備、容器或管路上的最佳超壓保護裝置。先導式安全閥的主要優點是變彈簧直接作用為導閥間接作用，提高了動作的靈敏度，而且主閥采用套筒活塞式，雙重密封閥座結構，動作精度高、重復性好、回座快、不泄漏、能帶高背壓排放、工作壽命長、工作穩定可靠，46F/Y先導式泄壓安全閥還可以在線調校、反復啟跳排放后，仍然能自動回座，關閉嚴格，操作維護方便。

先導式安全閥產品特點：

1.閥座軟密封保證安全閥啟跳前后的良好密封性

2 允許工作壓力接近安全閥的整定壓力

3.較小超壓就能使主閥迅速打達到全啟狀態

4.安全閥動作性能和開啟高度不受背壓的影響

5.啟閉壓差可以調節

6.導閥不流動型結構設計減少了有害介質的排放和環境污染

7.可以在線檢測安全閥的整定壓力

先導式安全閥執行標準：
設計規范：GB/T 12243
結構長度：GB/T 12221
法蘭連接：JB/T 79
試驗與檢驗：GB/T 12242
產品標識：GB/T 12220
供貨規范：JB/T 7928

先導式安全閥整定壓力等級：

公稱壓力(MPa)	整定壓力等級
1.6	0.06～0.1	0.1～0.16	0.16～0.25	0.4～0.6	0.6～0.8	0.8～1.0	1.0～1.3	1.3～1.6
2.5	1.3～1.6	1.6～2.0	2.0～2.5
4.0	1.3～1.6	1.6～2.0	2.0～2.5	2.5～3.2	3.2～4.0
6.4	2.5～3.2	3.2～4.0	4.0～5.0	5.0～6.4
10.0	3.2～4.0	4.0～5.0	5.0～6.4	6.4～8.0	8.0～10.0


先導式安(an)全閥性能參數:

型號		鑄鋼型 WCB	304不銹鋼型	316不銹鋼型	316L不銹鋼型
口徑范圍		DN25~DN200
適用溫度		≤200°C
適用介質		水、油品、氣體	腐蝕性介質	腐蝕性介質	腐蝕性介質
材料	1、閥體	WCB	CF8	CF8M	CF3M
	2、閥座	2Cr13/2Cr13+PTFE	304SS/304SS+PTFE	316SS/316SS+PTFE	316L/316L+PTFE
	3、導向套	304SS	304SS	316SS	316L
	4、彈簧	50CrVA	50CrVA包覆PTFE	50CrVA包覆PTFE	50CrVA包覆PTFE
	5、O型圈	viton	viton	viton	viton
	6、閥蓋	WCB	CF8	CF8M	CF3M
	7、導閥	304SS	304SS	316SS	316L

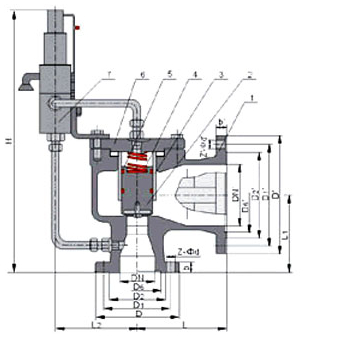

先導式安全閥主要外形尺寸(mm)：

公稱壓力	公稱通徑	do	L	L1	L2	H	DN’
1.6MPa 2.5MPa	25	15	110	95	150	365	32
	32	20	115	100	150	375	40
	40	25	120	110	160	390	50
	50	32	135	120	160	410	65
	65	40	160	140	175	435	80
	80	50	170	135	175	451	100
	100	65	195	175	195	500	125
	125	80	210	190	220	526	150
	150	100	255	230	265	623	175
	200	125	300	260	300	690	250
4.0MPa	25	15	110	95	150	365	32
	32	20	115	100	150	375	40
	40	25	120	110	160	390	50
	50	32	135	120	160	410	65
	65	40	160	140	175	435	80
	80	50	170	135	175	451	100
	100	65	195	175	195	500	125
	125	80	210	190	220	526	150
	150	100	255	230	265	623	175
	200	125	300	260	300	690	250
6.4MPa	25	15	110	100	160	365	32
	32	20	130	110	160	375	40
	40	25	130	120	170	445	50
	50	32	135	130	195	460	65
	65	40	175	160	225	495	80
	80	50	175	160	225	525	100
	100	65	195	195	245	565	125
	150	100	280	265	265	610	200
	200	125	300	295	300	680	250
10.0MPa	25	15	110	100	160	365	32
	32	20	130	110	160	375	40
	40	25	130	120	170	445	50
	50	32	135	130	195	460	65
	65	40	175	160	225	495	80
	80	50	175	160	225	525	100
	100	65	195	195	245	565	125
	150	100	280	265	265	610	200
	200	125	300	295	300	680	250
