倒(dao)流防止(zhi)器當前位置:首頁 > 產品中心 > 水力控制閥 > 倒流防止器
  • 單模式低阻力倒流防止器

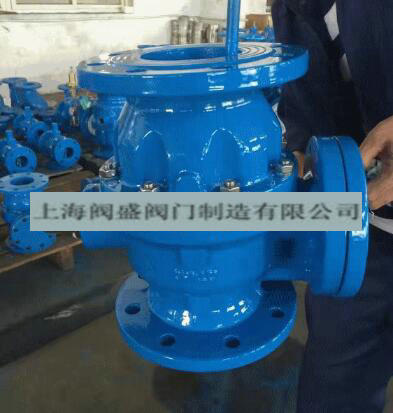

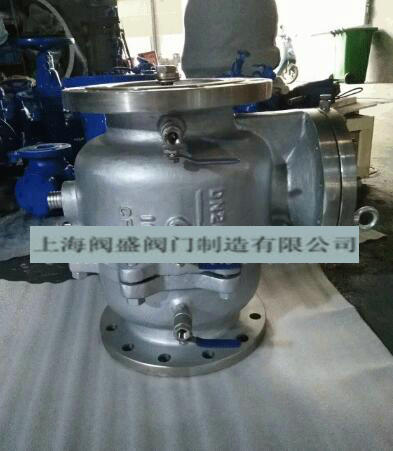

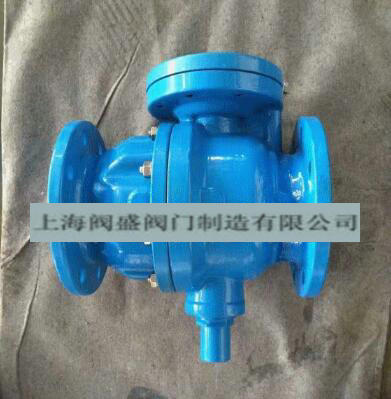

單模式低阻力倒流防止器

  • 產品名稱:國產激情久久久久影院小草:單模式低阻力倒流防止器
  • 產品型號:DSBP741X
  • 產品口徑:DN25-400mm
  • 產品壓力:1-1.6Mpa
  • 產品材質:球墨鑄鐵,鑄鋼,不銹鋼
  • 聯系電話:021-51061127
  • 聯系傳真:021-51062214
  • Email:fashengfamen@126.com
  • 聯系人:陳云非
  • 聯系手機:18217570461
  • QQ:203398752
  • 公司名:上海閥盛閥門制造有限公司
  • 帳號:03416900040048386
  • 開戶行:農行上海水清南路支行
  • 售后承諾:質保一年,質量三包:包修、包換、包退。

上海閥盛閥門制造有限公司主要生產單模式低阻力倒流防止器,可提供單模式低阻力倒流防止器價格,單模式低阻力倒流防止器說明書,單模式低阻力倒流防止器實物圖,單模式低阻力倒流防止器結構圖,單模式低阻力倒流防止器外形尺寸,單模式低阻力倒流防止器執行標準,單模式低阻力倒流防止器工作原理,單模式低阻力倒流防止器作用特點。

DSBP741X低阻力倒流防止器是由兩個隔開相互獨立的進、出水止回閥和流體安全控制的泄水閥組成,是一種嚴格限定管道中的壓力水只能單向流動的水力控制組合裝置,它的功能是在任何工況下防止管道中的介質倒流,達到避免倒流污染的目的。

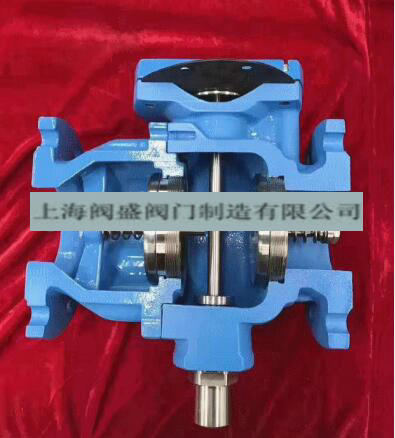

DSBP741X型低阻力倒流防止器是由二個相互獨立的彈簧助閉彈性密封止回閥和中間減壓腔內一個獨立的水力差動式泄水閥構成。
泄水閥的壓力腔與上游供水壓力相連,三個內部閥門除共用閥體外,無機械上的聯系(亦即不會同時發生共同的相關的機械故障,并保證各自操作)。
工作原理
DSBP741X型低阻力倒流防止器的制造依據GB/T 25178-2010《減壓型倒流防止器》、ANSI/AWWA C511-1997《減壓防回流閥門組件》、ASSE Standard # 1013:2005《減壓主要防回流裝置和減壓主要防火回流裝置的性能要求》標準而設計生產。
它遵循流體由高能量向低能量傳遞的基本(ben)原理來防止介質倒流。

(一)根據其工作原理,有以下重要特點保證其功能的實現:
1、根據流體由高能量向低能量傳遞的基本原理,保持P1>P2(即安全值ΔP>0)是防止介質倒流的是否安全可靠的必要條件。低阻力(減壓原理)倒流防止器利用介質流過進水止回閥時因嚴格設定的微小機械阻力和過流水頭損失而減壓,使進口壓力高于泄水閥腔的壓力,這個壓差△P控制泄水閥關閉,保證低阻力倒流防止器正常供水。
2、安全值△P(通過特有的彈簧微調機構可調)定為0.005 MPa,一旦小于該安全值,介質處于倒流的臨界狀態,這時泄水閥的彈簧自動開啟泄水閥,將閥腔內倒流水排出管外。
3、泄水閥采用雙流道結構,保證了在泄水的同時,大量空氣補入閥腔,形成空氣隔斷,杜絕了介質倒流,并有效地防止虹吸倒流。這時泄水閥閥腔內壓力下降,當△P達到設定安全值時泄水閥自動關閉。
該安全值△P,比行標4.5.2.2條規定了ΔP在0.012MPa~0.023 MPa時為泄水閥開啟泄水時的壓差要嚴格;比美標4.3.2.1條中規定該值為2psi(0.0138 MPa)要小;以保證低阻力倒流防止器處于低能耗高安全性能狀態下的運行。
(二)鑒別該類產品是不是安全可靠的低阻力倒流防止器最簡捷方法是在零流量時,檢測泄水閥剛開始泄水時,是否有正向安全值ΔP存在,若符合此條件則是,否則反之。
(三)核心技術-△P是如何產生及保證的
在低水損條件下,是通過進口止回閥閥座特殊截面形狀,保證必要的密封比壓,得以實現閥瓣關閉時有可靠的正向壓差△P1-2min值;同時通過采用超大膜片感應控制室結構,提高對正向壓差△P1-2min值的感應力,來保證安全值△P的精確可靠性(泄水閥滴漏點與泄放點的數值接近)。一旦小于該安全值,介質處于倒流的臨界狀態,這時泄水閥的彈簧自動開啟泄水閥,將閥腔內倒流水排出管外,同時泄水閥采用大口徑混流泄水通道結構,保證了在泄水的同時,大量空氣補入閥腔,形成空氣隔斷,杜絕了介質倒流,并有效地防止虹吸倒流。
折疊最大水頭損失
