船用鑄鋼法蘭直角截止止回閥

產品名稱：國產激情久久久久影院小草:船用鑄鋼法蘭直角截止止回閥
產品型號：JIS F7472
產品口徑：
產品壓力：
產品材質：
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)盛閥(fa)門(men)制造有限公司主要(yao)生產船(chuan)(chuan)用(yong)(yong)(yong)鑄鋼法蘭(lan)直(zhi)角(jiao)截(jie)(jie)(jie)(jie)(jie)(jie)止(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)止(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)回(hui)(hui)(hui)(hui)閥(fa)，可提供船(chuan)(chuan)用(yong)(yong)(yong)鑄鋼法蘭(lan)直(zhi)角(jiao)截(jie)(jie)(jie)(jie)(jie)(jie)止(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)止(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)回(hui)(hui)(hui)(hui)閥(fa)價(jia)格，船(chuan)(chuan)用(yong)(yong)(yong)鑄鋼法蘭(lan)直(zhi)角(jiao)截(jie)(jie)(jie)(jie)(jie)(jie)止(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)止(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)回(hui)(hui)(hui)(hui)閥(fa)說(shuo)明書，船(chuan)(chuan)用(yong)(yong)(yong)鑄鋼法蘭(lan)直(zhi)角(jiao)截(jie)(jie)(jie)(jie)(jie)(jie)止(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)止(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)回(hui)(hui)(hui)(hui)閥(fa)實物圖，船(chuan)(chuan)用(yong)(yong)(yong)鑄鋼法蘭(lan)直(zhi)角(jiao)截(jie)(jie)(jie)(jie)(jie)(jie)止(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)止(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)回(hui)(hui)(hui)(hui)閥(fa)結構(gou)圖，船(chuan)(chuan)用(yong)(yong)(yong)鑄鋼法蘭(lan)直(zhi)角(jiao)截(jie)(jie)(jie)(jie)(jie)(jie)止(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)止(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)回(hui)(hui)(hui)(hui)閥(fa)外形尺寸(cun)，船(chuan)(chuan)用(yong)(yong)(yong)鑄鋼法蘭(lan)直(zhi)角(jiao)截(jie)(jie)(jie)(jie)(jie)(jie)止(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)止(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)回(hui)(hui)(hui)(hui)閥(fa)執行標準，船(chuan)(chuan)用(yong)(yong)(yong)鑄鋼法蘭(lan)直(zhi)角(jiao)截(jie)(jie)(jie)(jie)(jie)(jie)止(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)止(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)回(hui)(hui)(hui)(hui)閥(fa)工作(zuo)原理，船(chuan)(chuan)用(yong)(yong)(yong)鑄鋼法蘭(lan)直(zhi)角(jiao)截(jie)(jie)(jie)(jie)(jie)(jie)止(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)止(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)回(hui)(hui)(hui)(hui)閥(fa)作(zuo)用(yong)(yong)(yong)特點。

船用(yong)鑄鋼法蘭(lan)直角截止止回閥技術(shu)參(can)數：

船用鑄鋼法蘭直角截止止回閥性能規范Technical Data

船用鑄鋼法蘭直角截止止回閥主要零部件材質Materials of Main Parts

零件名稱Parts Name	材料Material
	名稱I\lame	牌號Marks
閥體、閥蓋Body/Cove	鑄鋼Cast Steel	ZG230-450
閥盤、閥座Disc/Seat	不銹鋼Stainless Steel	ZG2Cr13
閥桿螺母Yoke Bushing YokeNut	黃銅Brass	Cu2n40Pb2
閥桿Stem	不銹鋼Stainless Steel	1Cr13

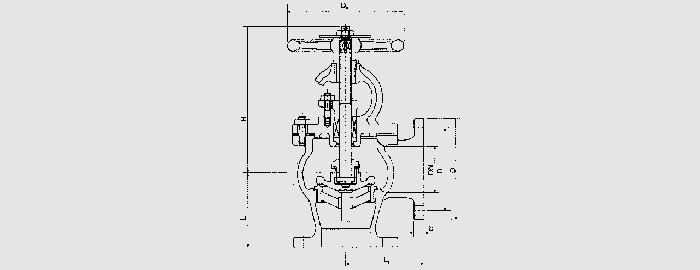

船用鑄鋼法蘭直角截止止回閥基本尺寸Dimensions

公稱通徑 DN	結構尺寸 Structure Dimension			法蘭連接尺寸 Connection Dimension of Flange					參考重量 Weight
(mm)	L	H	Do	D	D1	b	n	do	(kg)
50	120	240	160	155	120	16	4	19	16.3
65	130	260	200	175	140	18	4	19	23.0
80	140	265	200	185	150	18	8	19	25.3
100	160	300	250	210	175	18	8	19	37.0
125	180	350	280	250	210	20	8	23	57.1
150	205	400	315	280	240	22	8	23	77.2
