真空蝶閥(fa)當前位置:首頁 > 產品中心 > 蝶閥 > 真空蝶閥
  • GIQ-A型氣動高真空蝶閥

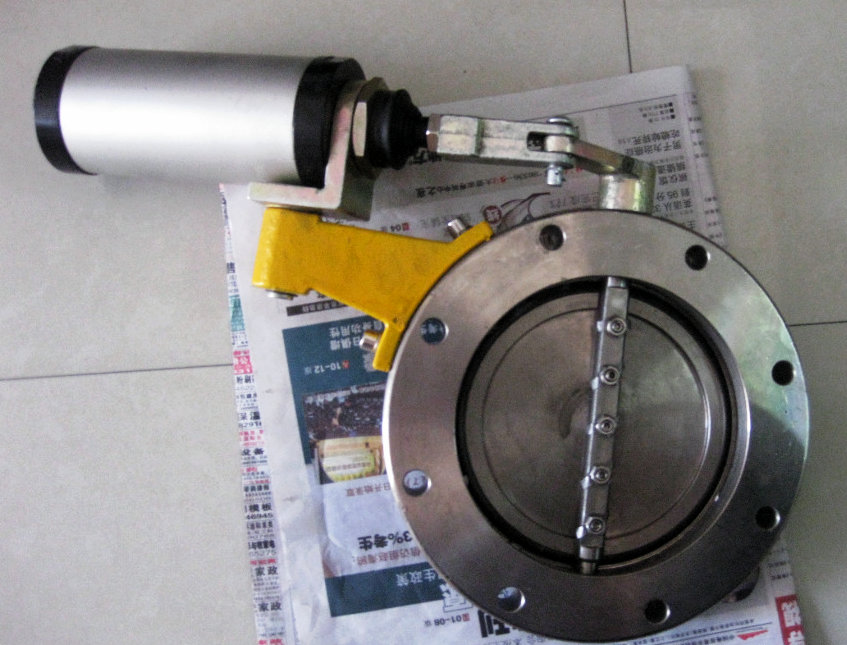

GIQ-A型氣動高真空蝶閥

  • 產品名稱:國產激情久久久久影院小草:GIQ-A型氣動高真空蝶閥
  • 產品型號:GIQ-A型
  • 產品口徑:DN50-800mm
  • 產品壓力:負壓
  • 產品材質:不銹鋼
  • 聯系電話:021-51061127
  • 聯系傳真:021-51062214
  • Email:fashengfamen@126.com
  • 聯系人:陳云非
  • 聯系手機:18217570461
  • QQ:203398752
  • 公司名:上海閥盛閥門制造有限公司
  • 帳號:03416900040048386
  • 開戶行:農行上海水清南路支行
  • 售后承諾:質保一年,質量三包:包修、包換、包退。

上(shang)海(hai)閥(fa)(fa)(fa)盛閥(fa)(fa)(fa)門制造有限公司主(zhu)要(yao)生(sheng)產(chan)GIQ-A型氣(qi)(qi)動(dong)(dong)高(gao)真(zhen)空(kong)(kong)蝶閥(fa)(fa)(fa),可(ke)提供GIQ-A型氣(qi)(qi)動(dong)(dong)高(gao)真(zhen)空(kong)(kong)蝶閥(fa)(fa)(fa)價(jia)格,GIQ-A型氣(qi)(qi)動(dong)(dong)高(gao)真(zhen)空(kong)(kong)蝶閥(fa)(fa)(fa)說明書,GIQ-A型氣(qi)(qi)動(dong)(dong)高(gao)真(zhen)空(kong)(kong)蝶閥(fa)(fa)(fa)實物圖(tu),GIQ-A型氣(qi)(qi)動(dong)(dong)高(gao)真(zhen)空(kong)(kong)蝶閥(fa)(fa)(fa)結構圖(tu),GIQ-A型氣(qi)(qi)動(dong)(dong)高(gao)真(zhen)空(kong)(kong)蝶閥(fa)(fa)(fa)外形尺寸,GIQ-A型氣(qi)(qi)動(dong)(dong)高(gao)真(zhen)空(kong)(kong)蝶閥(fa)(fa)(fa)執行標準,GIQ-A型氣(qi)(qi)動(dong)(dong)高(gao)真(zhen)空(kong)(kong)蝶閥(fa)(fa)(fa)工作(zuo)原理,GIQ-A型氣(qi)(qi)動(dong)(dong)高(gao)真(zhen)空(kong)(kong)蝶閥(fa)(fa)(fa)作(zuo)用特點(dian)。

GIQ-A型氣動高真空蝶閥適用于高真空系統中用來接通或截止氣流之用。該閥以壓縮空氣為動力,通過電磁換向閥改變氣路方向,執行氣缸推動,使固定在轉動軸上的閥板旋轉90°實現閥門的開啟和關閉。適用于工作介質為空氣和非腐蝕性氣體。
 GIQ-A型氣動高真空蝶閥主要技術性能
適用范圍(Pa)
2x105~1.3x10-5
閥門漏率(Pa.L/S)
≤1.3x10-6
介質溫度(℃)
-25~+80(密封材料為丁腈橡膠)
-30~+150(密封材料為氟橡膠)
氣源壓力(MPa)
0.4~0.6
法蘭標準
GB/T6070
安裝位置
任意
電源電壓
標準出廠:AC220V/50Hz
特殊指定:AC110V;DC24V;DC12V等
信號反饋
標準出廠:不帶反饋信號
特殊指定:磁性開關DV/AC5~240V

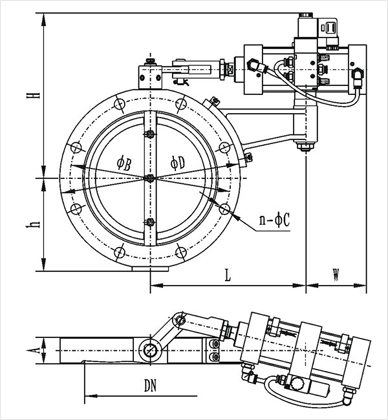

GIQ-A型氣動高真空蝶閥連接及外形尺寸
型號
通徑(DN)
ΦD
ΦB
H
h
A
L
W
n-ΦC
GIQ-50A
50
110
90
162
55
26
160
62
4-Φ9
GIQ-63A
63
130
110
172
66
32
180
81
GIQ-80A
80
145
125
178
74
8-Φ9
GIQ-100A
100
165
145
187
84
8-Φ12
GIQ-125A
125
200
175
208
102
35
207
86
GIQ-150A
150
225
200
220
114
GIQ-200A
200
285
260
256
146
45
236
100
12-Φ11
GIQ-250A
250
335
310
282
173
50
GIQ-300A
300
425
395
350
216
55
280
118
12-Φ14
GIQ-400A
400
510
480
392
259
60
304
130
16-Φ14
GIQ-500A
500
600
565
440
312
80
350
175
12-Φ18
GIQ-600A
600
710
670
525
366
100
360
212
12-Φ21
GIQ-800A
800
920
880
690
473
130
520
268
20-Φ21
注:通徑DN≥500法蘭連接為JB919標準
