真(zhen)空球閥當前位置:首頁 > 產品中心 > 球閥 > 真空球閥
  • GUQ型氣動真空(壓力)球閥

GUQ型氣動真空(壓力)球閥

  • 產品名稱:國產激情久久久久影院小草:GUQ型氣動真空(壓力)球閥
  • 產品型號:GUQ型
  • 產品口徑:DN10-200mm
  • 產品壓力:負壓
  • 產品材質:碳鋼,不銹鋼
  • 聯系電話:021-51061127
  • 聯系傳真:021-51062214
  • Email:fashengfamen@126.com
  • 聯系人:陳云非
  • 聯系手機:18217570461
  • QQ:203398752
  • 公司名:上海閥盛閥門制造有限公司
  • 帳號:03416900040048386
  • 開戶行:農行上海水清南路支行
  • 售后承諾:質保一年,質量三包:包修、包換、包退。

上海(hai)閥(fa)(fa)(fa)(fa)盛閥(fa)(fa)(fa)(fa)門制造有(you)限公司主要生(sheng)產(chan)GUQ型(xing)氣(qi)(qi)動(dong)(dong)(dong)真(zhen)(zhen)空(kong)(kong)(kong)(壓(ya)(ya)(ya)力(li)(li)(li))球(qiu)閥(fa)(fa)(fa)(fa),可提供GUQ型(xing)氣(qi)(qi)動(dong)(dong)(dong)真(zhen)(zhen)空(kong)(kong)(kong)(壓(ya)(ya)(ya)力(li)(li)(li))球(qiu)閥(fa)(fa)(fa)(fa)價格,GUQ型(xing)氣(qi)(qi)動(dong)(dong)(dong)真(zhen)(zhen)空(kong)(kong)(kong)(壓(ya)(ya)(ya)力(li)(li)(li))球(qiu)閥(fa)(fa)(fa)(fa)說明書,GUQ型(xing)氣(qi)(qi)動(dong)(dong)(dong)真(zhen)(zhen)空(kong)(kong)(kong)(壓(ya)(ya)(ya)力(li)(li)(li))球(qiu)閥(fa)(fa)(fa)(fa)實物(wu)圖,GUQ型(xing)氣(qi)(qi)動(dong)(dong)(dong)真(zhen)(zhen)空(kong)(kong)(kong)(壓(ya)(ya)(ya)力(li)(li)(li))球(qiu)閥(fa)(fa)(fa)(fa)結構圖,GUQ型(xing)氣(qi)(qi)動(dong)(dong)(dong)真(zhen)(zhen)空(kong)(kong)(kong)(壓(ya)(ya)(ya)力(li)(li)(li))球(qiu)閥(fa)(fa)(fa)(fa)外形(xing)尺寸,GUQ型(xing)氣(qi)(qi)動(dong)(dong)(dong)真(zhen)(zhen)空(kong)(kong)(kong)(壓(ya)(ya)(ya)力(li)(li)(li))球(qiu)閥(fa)(fa)(fa)(fa)執行標準(zhun),GUQ型(xing)氣(qi)(qi)動(dong)(dong)(dong)真(zhen)(zhen)空(kong)(kong)(kong)(壓(ya)(ya)(ya)力(li)(li)(li))球(qiu)閥(fa)(fa)(fa)(fa)工作(zuo)原理,GUQ型(xing)氣(qi)(qi)動(dong)(dong)(dong)真(zhen)(zhen)空(kong)(kong)(kong)(壓(ya)(ya)(ya)力(li)(li)(li))球(qiu)閥(fa)(fa)(fa)(fa)作(zuo)用(yong)特點。

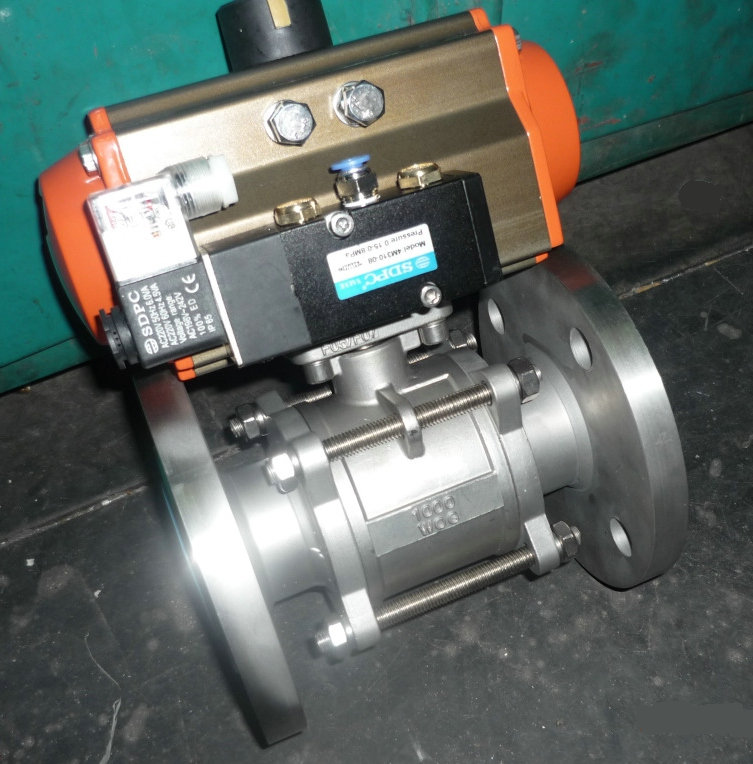

GUQ型氣動真空(壓力)球閥是適用于真空系統中接通或切斷管路中的介質流。該閥以壓縮空氣為動力,通過控制氣動元件來改變氣路方向,推動活塞齒條、齒輪的機械傳動,以角行程輸出扭矩來驅動球閥作啟閉運動。閥門為直通式,靠球面密封,因而既能用在真空狀態下,也能在低壓狀態下使用,并可任意位置安裝。氣缸分為雙作用和單作用(彈簧復位),可選配反饋信號裝置及電氣閥門定位器。適用于工作介質為帶酸、堿性的氣體或液體。
GUQ型氣動真空(壓力)球閥主要技術性能
適用范圍(Pa)
快卸法蘭(KF)2x105 ~1.3x10-5
活套法蘭16x105~1.3x10-5
閥門漏率(Pa.L/S)
≤1.3x10-5
介質溫度(℃)
標準出廠:-30~+150
特殊指定:-30~+240
氣源壓力(MPa)
0.4~0.8
法蘭標準
GB4982;GB/T6070
安裝位置
任意
電源電壓
標準出廠:AC220V/50Hz
特殊指定:AC110V;DC24V;DC12V等
信號反饋
標準出廠:閥位指示器
特殊指定:微動開關;智能型4~20mA DC
氣缸可選
標準出廠:雙作用式
特殊指定:單作用式(有彈簧返回)可選常開或常閉

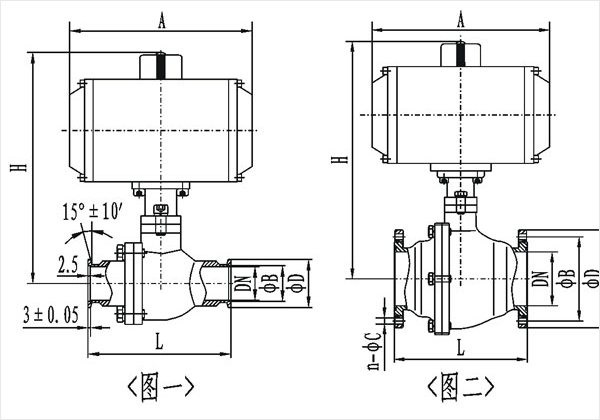

GUQ型氣動真空(壓力)球閥快卸法蘭(KF)連接及外形尺寸(GB4982)
型號
通徑(DN)
ΦD
ΦB
H
L
A
GUQ-10/KF
10
30
40
168
92
140
GUQ-16/KF
16
30
17.2
154
100
140
GUQ-25/KF
25
40
26.2
175
114
164
GUQ-40/KF
40
55
41.2
247
165
210
GUQ-50/KF
50
75
52.2
282
175
247
GUQ型氣動真空(壓力)球閥活套法蘭連接及外形尺寸(GB/T6070)
型號
通徑(DN)
ΦD
ΦB
H
L
A
n-ΦC
GUQ-10
10
50
40
160
99
146
4-6.5
GUQ-16
16
60
45
162
100
146
GUQ-20
20
65
50
191
114
168
GUQ-25
25
70
55
191
114
168
GUQ-32
32
90
70
230
140
204
4-9
GUQ-40
40
100
80
267
165
260
GUQ-50
50
110
90
289
175
268
GUQ-63
63
130
110
313
186
GUQ-80
80
145
125
346
198
268
8-9
GUQ-100
100
165
145
375
220
298
GUQ-125
125
200
175
444
266
458
8-11
GUQ-150
150
225
200
497
296
525
GUQ-200
200
285
260
620
390
602
12-12
