  • GDQ-J-A常閉型氣動高真空擋板閥

GDQ-J-A常閉型氣動高真空擋板閥

  • 產品名稱：國產激情久久久久影院小草:GDQ-J-A常閉型氣動高真空擋板閥
  • 產品型號：GDQ-J-A
  • 產品口徑：DN10-800mm
  • 產品壓力：負壓
  • 產品材質：碳鋼，不銹鋼
  • 聯系電話：021-51061127
  • 聯系傳真：021-51062214
  • Email：fashengfamen@126.com
  • 聯系人：陳云非
  • 聯系手機：18217570461
  • QQ：203398752
  • 公司名：上海閥盛閥門制造有限公司
  • 帳號：03416900040048386
  • 開戶行：農行上海水清南路支行
  • 售后承諾：質保一年，質量三包：包修、包換、包退。

上(shang)海(hai)閥(fa)盛閥(fa)門(men)制(zhi)造有限公(gong)司主要(yao)生產GDQ-J-A常(chang)(chang)閉(bi)型(xing)(xing)(xing)(xing)氣(qi)動(dong)高(gao)真空(kong)(kong)(kong)擋(dang)板(ban)(ban)(ban)閥(fa)，可提(ti)供GDQ-J-A常(chang)(chang)閉(bi)型(xing)(xing)(xing)(xing)氣(qi)動(dong)高(gao)真空(kong)(kong)(kong)擋(dang)板(ban)(ban)(ban)閥(fa)價格，GDQ-J-A常(chang)(chang)閉(bi)型(xing)(xing)(xing)(xing)氣(qi)動(dong)高(gao)真空(kong)(kong)(kong)擋(dang)板(ban)(ban)(ban)閥(fa)說明書，GDQ-J-A常(chang)(chang)閉(bi)型(xing)(xing)(xing)(xing)氣(qi)動(dong)高(gao)真空(kong)(kong)(kong)擋(dang)板(ban)(ban)(ban)閥(fa)實物圖，GDQ-J-A常(chang)(chang)閉(bi)型(xing)(xing)(xing)(xing)氣(qi)動(dong)高(gao)真空(kong)(kong)(kong)擋(dang)板(ban)(ban)(ban)閥(fa)結構圖，GDQ-J-A常(chang)(chang)閉(bi)型(xing)(xing)(xing)(xing)氣(qi)動(dong)高(gao)真空(kong)(kong)(kong)擋(dang)板(ban)(ban)(ban)閥(fa)外形(xing)尺寸，GDQ-J-A常(chang)(chang)閉(bi)型(xing)(xing)(xing)(xing)氣(qi)動(dong)高(gao)真空(kong)(kong)(kong)擋(dang)板(ban)(ban)(ban)閥(fa)執行標準，GDQ-J-A常(chang)(chang)閉(bi)型(xing)(xing)(xing)(xing)氣(qi)動(dong)高(gao)真空(kong)(kong)(kong)擋(dang)板(ban)(ban)(ban)閥(fa)工作(zuo)原理(li)，GDQ-J-A常(chang)(chang)閉(bi)型(xing)(xing)(xing)(xing)氣(qi)動(dong)高(gao)真空(kong)(kong)(kong)擋(dang)板(ban)(ban)(ban)閥(fa)作(zuo)用特(te)點。

GDQ-J-A常閉型氣動高真空擋板閥是通過電磁轉向閥依靠壓縮空氣作為閥板啟閉動力，在失去電源或壓縮空氣時，通徑DN80以下的閥門將依靠彈簧力自動關閉閥門，DN100以上的閥門通過電磁閥組利用單向閥迅速關閉氣缸原有的氣源壓力達到自動關閉閥門。從而達到真空系統中迅速切斷氣流之功能。GDQ-J型為角通型式，GDQ-S型為帶預抽口的三通型式。適于工作介質為空氣及非腐蝕性氣體。
GDQ-J-A常閉型氣動高真空擋板閥主要技術性能：
適用范圍(Pa)
105～1.3x10-4
閥門漏率(Pa.L/S)
≤1.3x10-5
介質溫度（℃）
-25~+80（密封材料為丁腈橡膠）
-30～+150（密封材料為氟橡膠）
氣源壓力（MPa）
0.4～0.8
安裝位置
DN<300任意，DN≥300垂直
電源電壓
標準出廠：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等
信號反饋
標準出廠：不帶反饋信號
特殊指定：磁性開關DC/AC5～240V
GDQ-J-A常閉型氣動高真空擋板閥連接及外形尺寸：
型號
通徑(DN)
ΦD
ΦB
A
法蘭標準
GDQ-J10A/KF
10
30
12.2
30
GB4982
GDQ-J16A/KF
16
30
17.2
40
GB4982
GDQ-J25A/KF
25
40
26.2
50
GB4982
GDQ-J40A/KF
40
55
41.2
65
GB4982
GDQ-J50A/KF
50
75
52.2
70
/

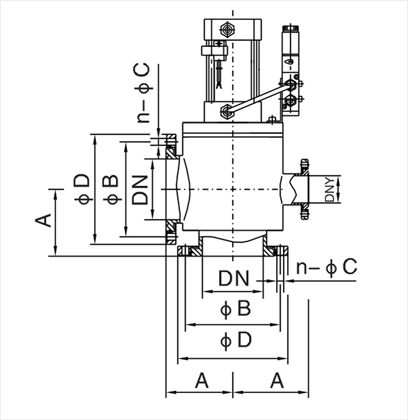

GDQ-J-A常閉型氣動高真空擋板閥活套法蘭連接及外形尺寸：
型號
通徑(DN)
ΦD
ΦB
A
n-ΦC
DNy(預抽口)
法蘭標準
GDQ-J50A
50
110
90
70
4-Φ9
/
GB/T6070
GDQ-J63A
63
130
110
88
4-Φ9
/
GB/T6070
GDQ-J80A
80
145
125
88
8-Φ9
/
GB/T6070
GDQ-J100A
100
165
145
108
8-Φ9
/
GB/T6070
GDQ-J125A
125
200
175
128
8-Φ11
/
GB/T6070
GDQ-J(S)150A
150
220
195
138
8-Φ11
DN40(GB4982)
JB919
GDQ-J(S)160A
160
225
200
138
8-Φ11
DN40(GB4982)
GB/T6070
GDQ-J(S)200A
200
285
260
200
12-Φ11
DN50(GB/T6070)
GB/T6070
GDQ-J(S)250A
250
335
310
208
12-Φ11
DN50(GB/T6070)
GB/T6070
GDQ-J(S)300A
300
380
350
250
8-Φ14
DN80(GB/T6070)
JB919
GDQ-J(S)320A
320
425
395
250
12-Φ14
DN80(GB/T6070)
GB/T6070
GDQ-J(S)400A
400
510
480
330
16-Φ14
DN100(GB/T6070)
GB/T6070
①GDQ-J(S)400A
400
500
465
330
16-Φ14
DN100(GB/T6070)
JB919
GDQ-J(S)500A
500
610
580
360
16-Φ14
DN125(GB/T6070)
GB/T6070
GDQ-J(S)600A
600
710
670
450
12-Φ21
DN160(GB/T6070)
JB919
GDQ-J(S)630A
630
750
720
450
20-Φ14
DN160(GB/T6070)
GB/T6070
GDQ-J(S)800A
800
920
890
520
24-Φ14
DN200(GB/T6070)
GB/T6070
注：采用JB919法蘭連接標準，其側口同樣為GB/T6070標準
