DQ41F-25P低溫球閥
- 產品名稱:國產激情久久久久影院小草:DQ41F-25P低溫球閥
- 產品型號:DQ41F
- 產品口徑:DN15-200mm
- 產品壓力:2.5Mpa
- 產品材質:不銹鋼
- 聯系電話:021-51061127
- 聯系傳真:021-51062214
- Email:fashengfamen@126.com
- 聯系人:陳云非
- 聯系手機:18217570461
- QQ:203398752
- 公司名:上海閥盛閥門制造有限公司
- 帳號:03416900040048386
- 開戶行:農行上海水清南路支行
- 售后承諾:質保一年,質量三包:包修、包換、包退。
上海(hai)閥(fa)(fa)(fa)盛閥(fa)(fa)(fa)門制造有限公(gong)司主要生產DQ41F-25P低(di)(di)溫(wen)(wen)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa),可提(ti)供DQ41F-25P低(di)(di)溫(wen)(wen)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)價格(ge),DQ41F-25P低(di)(di)溫(wen)(wen)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)說明(ming)書,DQ41F-25P低(di)(di)溫(wen)(wen)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)實物圖,DQ41F-25P低(di)(di)溫(wen)(wen)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)結構圖,DQ41F-25P低(di)(di)溫(wen)(wen)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)外形尺寸,DQ41F-25P低(di)(di)溫(wen)(wen)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)執行標準,DQ41F-25P低(di)(di)溫(wen)(wen)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)工作(zuo)原(yuan)理,DQ41F-25P低(di)(di)溫(wen)(wen)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)作(zuo)用特(te)點。
DQ41F-25P低溫球閥產品規范
公稱壓力:2.5MPa
公稱通徑:15mm~200mm
適用介質:LO2、LN2、LAr、LNG、LC2H4等
適用溫度:-196~+80℃
連接方式:法蘭
介質流向:由閥門的左側向右流
DQ41F-25P低溫球閥主要零部件材料
閥體、閥蓋、閥桿:不銹鋼
球體:不銹鋼實心球
填料:PTFE
密封圈:PTFE或PCTFE

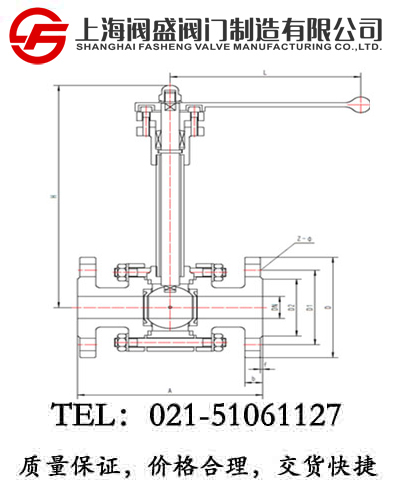

產品型號 | DQ41F-25P低溫球閥 | 重量 (kg) | |||||||||
產品代號 | 通徑 DN(mm) | 尺寸(mm) | |||||||||
A | H | D | D1 | D2 | Z-Ф | b | f | L | |||
322Q15AB2A3 | 15 | 130 | 207 | 95 | 65 | 45 | 4-14 | 16 | 2 | 140 | 4.2 |
322Q20AB2A3 | 20 | 150 | 239 | 105 | 75 | 55 | 4-14 | 16 | 2 | 160 | 5.6 |
322Q25AB2A3 | 25 | 160 | 254 | 115 | 85 | 65 | 4-14 | 16 | 2 | 180 | 7.2 |
322Q32AB2A3 | 32 | 180 | 280 | 135 | 100 | 78 | 4-18 | 18 | 2 | 200 | 11.3 |
322Q40AB2A3 | 40 | 200 | 292 | 145 | 110 | 85 | 4-18 | 18 | 2 | 200 | 13.8 |
322Q50AB2A3 | 50 | 230 | 322 | 160 | 125 | 100 | 4-18 | 20 | 3 | 250 | 18.6 |
322Q65AB2A3 | 65 | 290 | 354 | 180 | 145 | 120 | 8-18 | 22 | 3 | 320 | 32.8 |
322Q80AB2A3 | 80 | 310 | 375 | 195 | 160 | 135 | 8-18 | 22 | 3 | 320 | 46.2 |
322Q100AB2A3 | 100 | 350 | 420 | 230 | 190 | 160 | 8-23 | 24 | 3 | 360 | 60.3 |
322Q125AB2A3 | 125 | 400 | 452 | 270 | 220 | 188 | 8-25 | 28 | 3 | 500 | 101.6 |
322Q150AB2A3 | 150 | 480 | 491 | 300 | 250 | 218 | 8-25 | 30 | 3 | 700 | 166.2 |
322Q200AB2A3 | 200 | 600 | 544 | 360 | 310 | 278 | 12-25 | 33 | 3 | 900 | 274.6 |
