DQ41F-150LB低溫球閥
- 產品名稱:國產激情久久久久影院小草:DQ41F-150LB低溫球閥
- 產品型號:DQ41F
- 產品口徑:DN15-200mm
- 產品壓力:150LB
- 產品材質:不銹鋼
- 聯系電話:021-51061127
- 聯系傳真:021-51062214
- Email:fashengfamen@126.com
- 聯系人:陳云非
- 聯系手機:18217570461
- QQ:203398752
- 公司名:上海閥盛閥門制造有限公司
- 帳號:03416900040048386
- 開戶行:農行上海水清南路支行
- 售后承諾:質保一年,質量三包:包修、包換、包退。
上海閥(fa)盛閥(fa)門制造有限公司主要生(sheng)產DQ41F-150LB低(di)溫(wen)球(qiu)閥(fa),可(ke)提供DQ41F-150LB低(di)溫(wen)球(qiu)閥(fa)價(jia)格,DQ41F-150LB低(di)溫(wen)球(qiu)閥(fa)說(shuo)明書,DQ41F-150LB低(di)溫(wen)球(qiu)閥(fa)實物圖(tu),DQ41F-150LB低(di)溫(wen)球(qiu)閥(fa)結構圖(tu),DQ41F-150LB低(di)溫(wen)球(qiu)閥(fa)外形(xing)尺(chi)寸,DQ41F-150LB低(di)溫(wen)球(qiu)閥(fa)執行標準(zhun),DQ41F-150LB低(di)溫(wen)球(qiu)閥(fa)工作原理,DQ41F-150LB低(di)溫(wen)球(qiu)閥(fa)作用(yong)特點。
DQ41F-150LB低溫球閥產品規范
公稱壓力:2.0MPa
公稱通徑:1/2in~8in
適用介質:LO2、LN2、LAr、LNG、LC2H4等
適用溫度:-196~+80℃
連接方式:法蘭
介質流向:由閥門的左側向右流
DQ41F-150LB低溫球閥主要零部件材料
閥體、閥蓋、閥桿:不銹鋼
球體:不銹鋼實心球
填料:PTFE
密封圈:PTFE或PCTFE

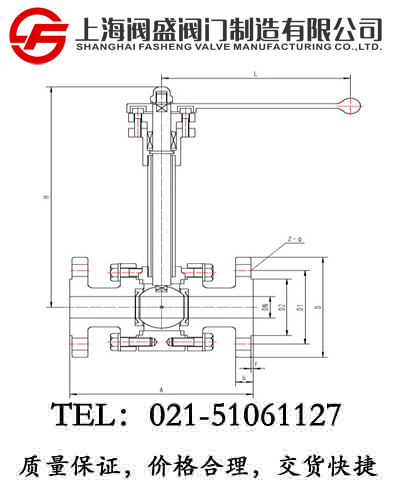

DQ41F-150LB低溫球閥外型與連接尺寸
產品型號 | DQ41F-150LB低溫球閥 | 重量 (kg) | |||||||||
產品代號 | 通徑 DN(mm) | 尺寸(mm) | |||||||||
A | H | D | D1 | D2 | Z-Ф | b | f | L | |||
A22Q15AB2A3 | 1/2 | 108 | 207 | 89 | 60.5 | 35 | 4-15 | 10 | 1.6 | 140 | 4.2 |
A22Q20AB2A3 | 3/4 | 117 | 239 | 98 | 70 | 43 | 4-15 | 11 | 1.6 | 160 | 5.6 |
A22Q25AB2A3 | 1 | 127 | 254 | 108 | 79.5 | 51 | 4-15 | 12 | 1.6 | 180 | 7.2 |
A22Q32AB2A3 | 1-1/4 | 140 | 280 | 117 | 89 | 63 | 4-15 | 13 | 1.6 | 200 | 11.3 |
A22Q40AB2A3 | 1-1/2 | 165 | 292 | 127 | 98.5 | 73 | 4-15 | 15 | 1.6 | 200 | 13.8 |
A22Q50AB2A3 | 2 | 203 | 322 | 152 | 120.5 | 92 | 4-19 | 16 | 1.6 | 250 | 18.6 |
A22Q65AB2A3 | 2-1/2 | 222 | 354 | 178 | 139.5 | 105 | 4-19 | 18 | 1.6 | 320 | 32.8 |
A22Q80AB2A3 | 3 | 241 | 375 | 190 | 152.5 | 127 | 4-19 | 19 | 1.6 | 320 | 46.2 |
A22Q100AB2A3 | 4 | 305 | 420 | 229 | 190.5 | 157 | 8-19 | 24 | 1.6 | 360 | 60.3 |
A22Q125AB2A3 | 5 | 356 | 452 | 254 | 216 | 186 | 8-22 | 24 | 1.6 | 500 | 101.6 |
A22Q150AB2A3 | 6 | 394 | 491 | 279 | 241.5 | 216 | 8-22 | 26 | 1.6 | 700 | 166.2 |
A22Q200AB2A3 | 8 | 457 | 544 | 343 | 298.5 | 270 | 8-22 | 29 | 1.6 | 900 | 274.6 |
