DQ41F-600LB低溫球閥

產品名稱：國產激情久久久久影院小草:DQ41F-600LB低溫球閥
產品型號：DQ41F
產品口徑：DN15-100mm
產品壓力：600LB
產品材質：不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)盛閥(fa)(fa)門制造(zao)有限(xian)公司主要生產(chan)DQ41F-600LB低(di)溫(wen)(wen)(wen)球(qiu)(qiu)閥(fa)(fa)，可提供(gong)DQ41F-600LB低(di)溫(wen)(wen)(wen)球(qiu)(qiu)閥(fa)(fa)價格，DQ41F-600LB低(di)溫(wen)(wen)(wen)球(qiu)(qiu)閥(fa)(fa)說明書，DQ41F-600LB低(di)溫(wen)(wen)(wen)球(qiu)(qiu)閥(fa)(fa)實物(wu)圖(tu)，DQ41F-600LB低(di)溫(wen)(wen)(wen)球(qiu)(qiu)閥(fa)(fa)結構圖(tu)，DQ41F-600LB低(di)溫(wen)(wen)(wen)球(qiu)(qiu)閥(fa)(fa)外(wai)形尺(chi)寸，DQ41F-600LB低(di)溫(wen)(wen)(wen)球(qiu)(qiu)閥(fa)(fa)執行標準，DQ41F-600LB低(di)溫(wen)(wen)(wen)球(qiu)(qiu)閥(fa)(fa)工作原理(li)，DQ41F-600LB低(di)溫(wen)(wen)(wen)球(qiu)(qiu)閥(fa)(fa)作用特點。

DQ41F-600LB低溫球閥產品規范
公稱壓力：11.0MPa
公稱通徑：1/2in～4in
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：法蘭
介質流向：由閥門的左側向右流

DQ41F-600LB低溫球閥主要零部件材料
閥體、閥蓋、閥桿：不銹鋼
球體：不銹鋼實心球
填料：PTFE
密封圈：PTFE或PCTFE

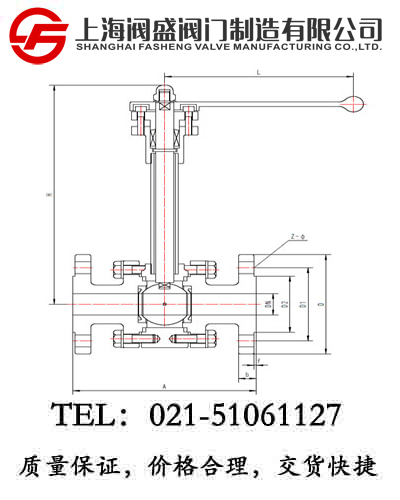

DQ41F-600LB低溫球閥外型與連接尺寸

產品型號		DQ41F-600LB低溫球閥									重量 (kg)
產品代號	通徑 DN(mm)	尺寸(mm)
產品代號	通徑 DN(mm)	A	H	D	D1	D2	Z-Ф	b	f	L
D22Q15AB2A3	1/2	165	207	95	66.5	35	4-15	22	7	160	5.1
D22Q20AB2A3	3/4	190	239	118	82.5	43	4-19	23	7	180	6.7
D22Q25AB2A3	1	216	254	124	89	51	4-19	25	7	200	8.6
D22Q32AB2A3	1-1/4	229	280	133	98.5	63	4-19	28	7	200	13.6
D22Q40AB2A3	1-1/2	241	292	156	114.5	73	4-22	30	7	250	16.5
D22Q50AB2A3	2	292	322	165	127	92	8-22	33	7	320	22.3
D22Q65AB2A3	2-1/2	330	354	190	149	100	8-22	36	7	320	39.4
D22Q80AB2A3	3	356	375	210	168	127	8-22	39	7	360	55.8
D22Q100AB2A3	4	432	420	273	216	157	8-25	45	7	360	72.9
