DA22F-16P低溫安全閥

產品名稱：國產激情久久久久影院小草:DA22F-16P低溫安全閥
產品型號：DA22F
產品口徑：DN10-50mm
產品壓力：1.6Mpa
產品材質：不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上(shang)海閥盛閥門制造有限(xian)公司主(zhu)要生產DA22F-16P低(di)溫(wen)(wen)安(an)(an)(an)全(quan)(quan)閥，可(ke)提(ti)供DA22F-16P低(di)溫(wen)(wen)安(an)(an)(an)全(quan)(quan)閥價格，DA22F-16P低(di)溫(wen)(wen)安(an)(an)(an)全(quan)(quan)閥說明書，DA22F-16P低(di)溫(wen)(wen)安(an)(an)(an)全(quan)(quan)閥實物圖，DA22F-16P低(di)溫(wen)(wen)安(an)(an)(an)全(quan)(quan)閥結構圖，DA22F-16P低(di)溫(wen)(wen)安(an)(an)(an)全(quan)(quan)閥外形(xing)尺寸，DA22F-16P低(di)溫(wen)(wen)安(an)(an)(an)全(quan)(quan)閥執行標準，DA22F-16P低(di)溫(wen)(wen)安(an)(an)(an)全(quan)(quan)閥工作(zuo)原(yuan)理，DA22F-16P低(di)溫(wen)(wen)安(an)(an)(an)全(quan)(quan)閥作(zuo)用特點。

DA22F-16P低溫安全閥產品規范
產品類型：彈簧直接作用全啟式
公稱壓力：1.6MPa
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：螺紋

DA22F-16P低溫安全閥主要零部件材料
閥體、閥座：不銹鋼
彈簧：不銹鋼
閥瓣密封圈：增強聚四氟乙烯

DA22F-16P低溫安全閥主要技術參數

產品代號	整定壓力 (MPa)	密封壓力 (MPa)	排量系數
274Fa	1.0～1.3	0.90～1.17	0.67
274Fb	0.8～1.0	0.72～0.90
274Fc	0.6～0.8	0.54～0.72
274Fd	0.4～0.6	0.36～0.54
274Fe	0.3～0.4	0.27～0.36
274Ff	0.25～0.3	0.22～0.27
274Fg	0.16～0.25	0.13～0.22

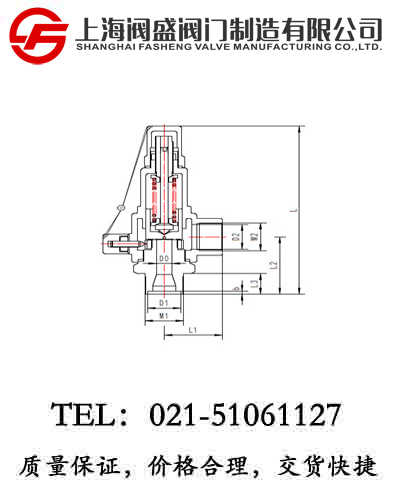

DA22F-16P低溫安全閥外型尺寸與連接尺寸

產品型號		DA22F-16p低溫安全閥										重量 (kg)
產品代號	通徑 DN(mm)	尺寸(mm)
產品代號	通徑 DN(mm)	D0	L	L1	L2	L3	M1	D1	b	M2	D2
274Fa～g10AB2D3	10	8	145	36	48	18	M30×1.5	26	3	M20×1.5	17	0.98
274Fa～g15AB2D3	15	12	164	45	56	20	M30×1.5	26	3	M27×1.5	24	1.16
274Fa～g20AB2D3	20	15	174	48	61	20	M30×1.5	26	3	M36×2	32	1.48
274Fa～g25AB2D3	25	20	185	51	62	20	M36×2	31	3	M39×2	36	2.06
274Fa～g40AB2D3	40	32	340	75	90	26	M56×2	48	3	M56×2	46	7.94
274Fa～g50AB2D3	50	40	378	85	98	26	M64×2	56	3	M64×2	62	8.68
