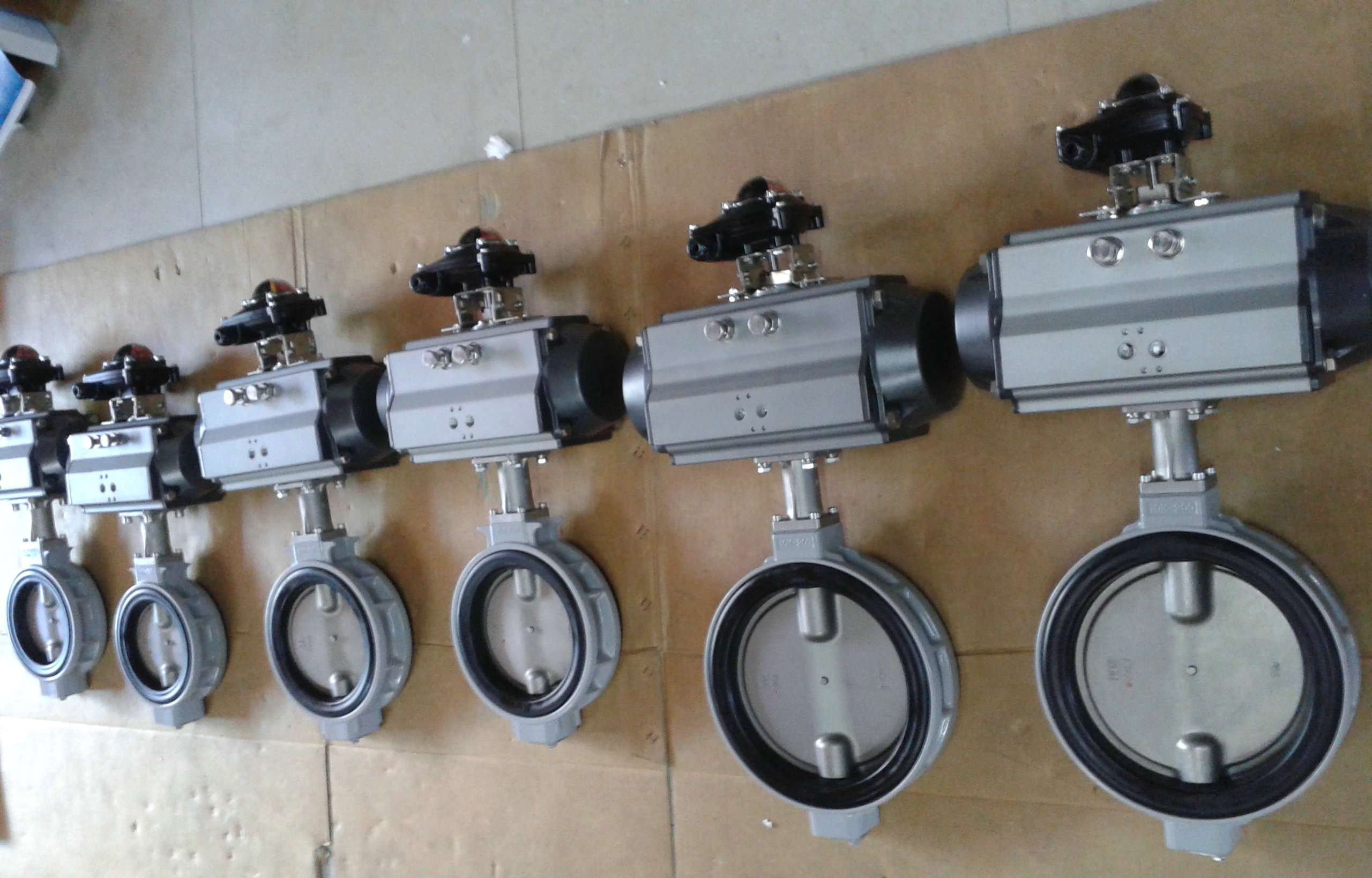

不銹鋼氣動蝶閥

產品名稱：國產激情久久久久影院小草:不銹鋼氣動蝶閥
產品型號：D671X/F.D641X/F
產品口徑：DN50-300mm
產品壓力：1-1.6MPa
產品材質：不銹鋼、304、316
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)盛閥(fa)(fa)門制造(zao)有限公司主要生(sheng)產不(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)(xiu)鋼(gang)氣(qi)(qi)(qi)動(dong)(dong)蝶(die)閥(fa)(fa)，可提(ti)供(gong)不(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)(xiu)鋼(gang)氣(qi)(qi)(qi)動(dong)(dong)蝶(die)閥(fa)(fa)價格，不(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)(xiu)鋼(gang)氣(qi)(qi)(qi)動(dong)(dong)蝶(die)閥(fa)(fa)說明書，不(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)(xiu)鋼(gang)氣(qi)(qi)(qi)動(dong)(dong)蝶(die)閥(fa)(fa)實物圖，不(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)(xiu)鋼(gang)氣(qi)(qi)(qi)動(dong)(dong)蝶(die)閥(fa)(fa)結構圖，不(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)(xiu)鋼(gang)氣(qi)(qi)(qi)動(dong)(dong)蝶(die)閥(fa)(fa)外形(xing)尺寸(cun)，不(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)(xiu)鋼(gang)氣(qi)(qi)(qi)動(dong)(dong)蝶(die)閥(fa)(fa)執行標準，不(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)(xiu)鋼(gang)氣(qi)(qi)(qi)動(dong)(dong)蝶(die)閥(fa)(fa)工作(zuo)原(yuan)理(li)，不(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)(xiu)鋼(gang)氣(qi)(qi)(qi)動(dong)(dong)蝶(die)閥(fa)(fa)作(zuo)用特點。

不銹鋼氣動蝶閥產品說明：

1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。

2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。

3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。

4、蝶板采用框架結構，強度高，過流面積大，流阻小。

5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

7、本閥結構獨特，操作靈活，省力，方便。

公稱通經DN（mm)	對夾式50-300		法蘭式50～2000
公稱藥理PN（MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

不銹鋼氣動蝶閥主要零件材料：

零件名稱	材料
閥體	304、WCB、QT450-10、HT200、HT250
蝶板	304、WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	丁腈耐油橡膠
填料	柔性石墨
制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

不銹鋼氣動蝶閥主要外型尺寸：

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
DN	L	H	HO	A	B	DO	n-d	DO	n-d	DO	n-d
50	43	63	235	270	110	110	4-14	125	4-18	125	4-18
65	46	70	250	270	110	130	4-14	145	4-18	145	4-18
80	46	83	275	270	110	150	4-18	160	8-18	160	8-18
100	52	105	316	270	110	170	4-18	180	8-18	180	8-18
125	56	115	340	310	110	200	8-18	210	8-18	210	8-18
150	56	137	376	310	110	225	8-18	240	8-22	240	8-22
200	60	164	430	353	150	280	8-18	295	8-22	295	8-22
250	68	206	499	353	150	335	12-18	350	12-22	355	12-26
300	78	230	570	380	150	395	12-22	400	12-22	410	12-26
