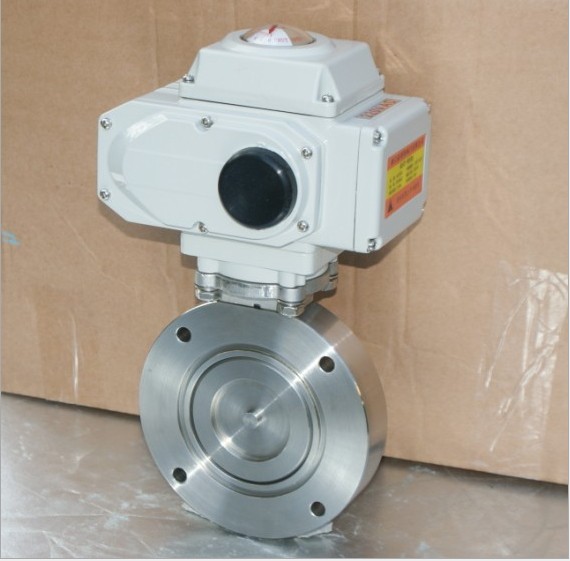

電動真空蝶閥

產品名稱：國產激情久久久久影院小草:電動真空蝶閥
產品型號：GID
產品口徑：DN25-400mm
產品壓力：1.6MPa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上(shang)海閥(fa)盛(sheng)閥(fa)門制(zhi)造有限公司主要生產電(dian)動(dong)(dong)(dong)真(zhen)(zhen)空(kong)蝶(die)閥(fa)，可提供電(dian)動(dong)(dong)(dong)真(zhen)(zhen)空(kong)蝶(die)閥(fa)價格，電(dian)動(dong)(dong)(dong)真(zhen)(zhen)空(kong)蝶(die)閥(fa)說明書，電(dian)動(dong)(dong)(dong)真(zhen)(zhen)空(kong)蝶(die)閥(fa)實(shi)物圖(tu)，電(dian)動(dong)(dong)(dong)真(zhen)(zhen)空(kong)蝶(die)閥(fa)結構圖(tu)，電(dian)動(dong)(dong)(dong)真(zhen)(zhen)空(kong)蝶(die)閥(fa)外(wai)形尺寸，電(dian)動(dong)(dong)(dong)真(zhen)(zhen)空(kong)蝶(die)閥(fa)執(zhi)行標(biao)準，電(dian)動(dong)(dong)(dong)真(zhen)(zhen)空(kong)蝶(die)閥(fa)工(gong)作(zuo)原(yuan)理，電(dian)動(dong)(dong)(dong)真(zhen)(zhen)空(kong)蝶(die)閥(fa)作(zuo)用特(te)點。

電動高真空蝶閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號，來實現閥門開、關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的。
適用的工作介質為空氣和非腐蝕性氣體。
電動高真空蝶閥主要技術性能：

適用范圍(Pa)	105～1.3x10-5
閥門漏率(Pa.L/S)	≤1.3x10-6
開閉時間(S)	DN≤63 20；80≤DN≤200 30； DN≥250 48
介質溫度（℃）	-25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠)
法蘭標準	JB919
安裝位置	任意
控制電路	標準出廠：AC220V/50Hz開關型特殊指定：AC380V；DC24V開關型 4～20mA DC調節型
信號反饋	標準出廠：帶無源觸點型特殊指定：4～20mA DC調節型

電動高真空蝶閥連接及外形尺寸：

型號	通徑(DN)	ΦD	ΦB	H	A	L	W	n-ΦC
GID-25	25	70	55	198	22	160	113	4-Φ7
GID-32	32	78	64	202
GID-40	40	85	70	206
GID-50	50	110	90	220				4-Φ9
GID-63	63	130	110	229	26
GID-80	80	145	125	273	30	196	121
GID-100	100	170	145	285	30			4-Φ12
GID-125	125	195	170	299	35			4-Φ12
GID-150	150	220	195	368	35	255	158	8-Φ12
GID-200	200	275	250	394	40
GID-250	250	330	300	426	45
GID-300	300	380	350	449	55			8-Φ14
GID-400	400	500	465	538	60	310	207	8-Φ18
注: GID-63法蘭連接為GB/T6070標準
