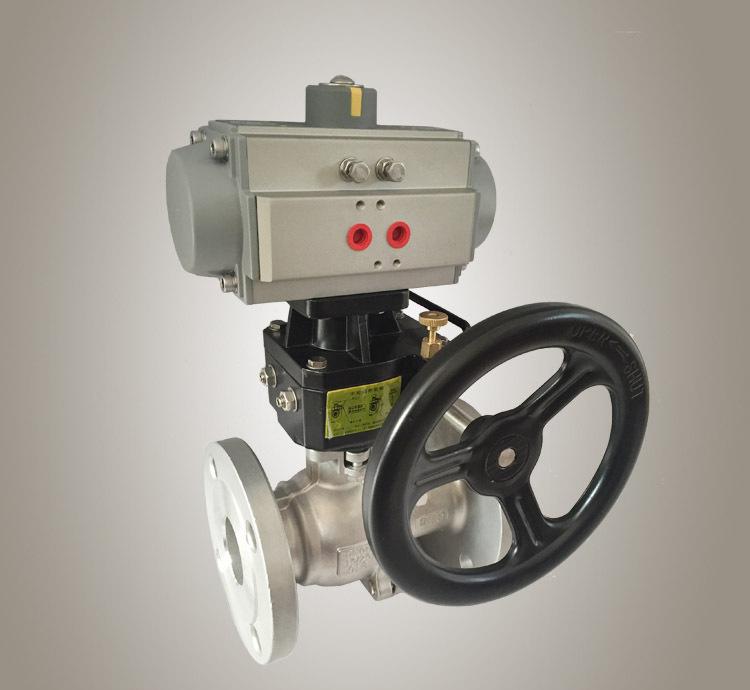

氣動帶手輪球閥

產品名稱：國產激情久久久久影院小草:氣動帶手輪球閥
產品型號：Q641F
產品口徑：DN15-250mm
產品壓力：1.6-6.4MPa
產品材質：鑄鐵、鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上(shang)海閥(fa)盛閥(fa)門制造有限公司主要生產氣動(dong)(dong)(dong)(dong)帶(dai)手輪(lun)球(qiu)(qiu)(qiu)閥(fa)，可提供氣動(dong)(dong)(dong)(dong)帶(dai)手輪(lun)球(qiu)(qiu)(qiu)閥(fa)價格，氣動(dong)(dong)(dong)(dong)帶(dai)手輪(lun)球(qiu)(qiu)(qiu)閥(fa)說明(ming)書，氣動(dong)(dong)(dong)(dong)帶(dai)手輪(lun)球(qiu)(qiu)(qiu)閥(fa)實物圖，氣動(dong)(dong)(dong)(dong)帶(dai)手輪(lun)球(qiu)(qiu)(qiu)閥(fa)結構圖，氣動(dong)(dong)(dong)(dong)帶(dai)手輪(lun)球(qiu)(qiu)(qiu)閥(fa)外形尺寸，氣動(dong)(dong)(dong)(dong)帶(dai)手輪(lun)球(qiu)(qiu)(qiu)閥(fa)執行標準，氣動(dong)(dong)(dong)(dong)帶(dai)手輪(lun)球(qiu)(qiu)(qiu)閥(fa)工作(zuo)原(yuan)理，氣動(dong)(dong)(dong)(dong)帶(dai)手輪(lun)球(qiu)(qiu)(qiu)閥(fa)作(zuo)用(yong)特點。

氣動帶手輪球閥和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少。可以電動啟閉也可以手動啟閉，密封性能優越等特點。通常適用于密封要求嚴格的場合，廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用V型通道球體結構與電子式電動執行器配套可實現流量的調節。工作壓力可達到16.0MPa,設計溫度550以下。

氣動帶手輪球閥主要性能規范：

設計依據	國標系列	美標系列
設計標準	GB/T12237	AP16D	ANSI B16.34
法蘭連接結構長度	GB/T12221	AP16D	ANSI B16.10
結構長度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
連接法蘭	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
對焊端	GB/T12224	ANSI B16.25
試驗和檢驗	GB/T9092	AP16D	AP1598

氣動帶手輪球閥主要零件材料：

序號 NO	零件名稱	材質
序號 NO	零件名稱	GB	ASTM
1	閥體	WCB	A2116-WCB
2	密封圈	PTFE	PTFE
3	球體	1C18Ni9Ti	SS304
4	螺母	35	A194-2H
5	螺柱	35CrMoA	A193-B7
6	石體	WCB	A216-WCB
7	墊片	柔性石墨+不銹鋼	B12.10-304F/.G
8	填料	PTFE	PTFE
9	填料壓蓋	WCB	A2116-WCB
10	定位片	25	A105
11	擋圈	65Mn	AISI 1066
12	手柄	K33	A47-667 Gr.32510
13	閥桿	1Cr33	A276-410
14	螺釘	35	A193-B7
15	止推墊片	PTFE	PTFE

氣動(dong)帶手(shou)輪球(qiu)閥主要圖片結(jie)構：

公稱通徑DN(mm)	尺寸(mm)							執行器型號
公稱通徑DN(mm)	L	D	D1	D2	b	f	Z-Φd	執行器型號
15	108	95	65	45	14	2	4-14	GT52/GT63K
20	117	105	75	55	14		4-14	GT63/GT63K
25	127	115	85	65	14		4-14	GT63/GT83K
32	140	135	100	78	16		4-18	GT83/GT83K
40	165	145	110	85	16	3	4-18	GT83/GT110K
50	178	160	125	100	16		4-18	GT83/GT110K
65	190	180	145	120	18		4-18	GT110/GT127K
80	203	195	160	135	20		8-18	GT127/GT127K
100	305	215	180	155	20		8-18	GT127/GT160K
125	256	245	210	185	22		8-18	GT160/GT190K
150	394	280	240	210	24		8-23	GT190/GT210K
200	457	335	295	265	26		12-23	GT254/BAW20S
250	533	405	335	320	30		12-25	BAW17/BAW20S
