真(zhen)空球閥當前位置:首頁 > 產品中心 > 球閥 > 真空球閥
  • 氣動高真空球閥

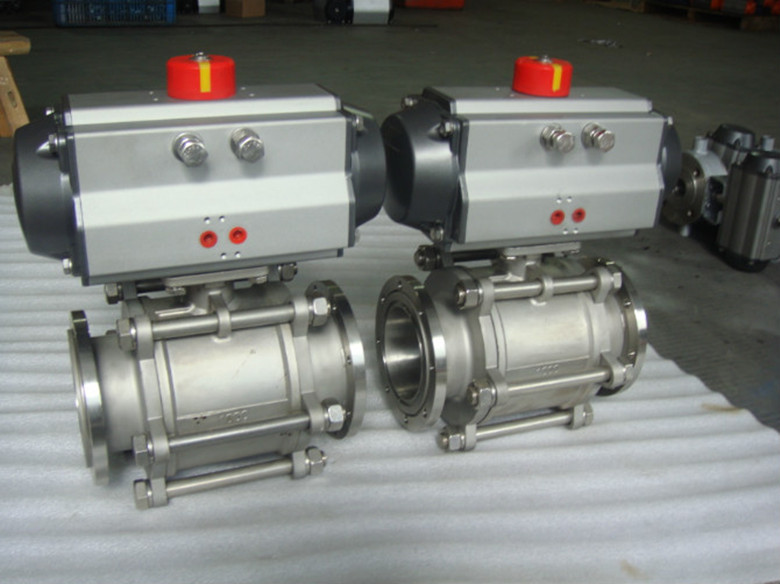

氣動高真空球閥

  • 產品名稱:國產激情久久久久影院小草:氣動高真空球閥
  • 產品型號:GUQ
  • 產品口徑:DN10-100mm
  • 產品壓力:1.6MPa
  • 產品材質:不銹鋼
  • 聯系電話:021-51061127
  • 聯系傳真:021-51062214
  • Email:fashengfamen@126.com
  • 聯系人:陳云非
  • 聯系手機:18217570461
  • QQ:203398752
  • 公司名:上海閥盛閥門制造有限公司
  • 帳號:03416900040048386
  • 開戶行:農行上海水清南路支行
  • 售后承諾:質保一年,質量三包:包修、包換、包退。

上海閥(fa)(fa)(fa)盛閥(fa)(fa)(fa)門制造有限公司主要生(sheng)產氣(qi)(qi)動(dong)(dong)高(gao)(gao)真(zhen)(zhen)(zhen)(zhen)空(kong)(kong)球(qiu)閥(fa)(fa)(fa),可提供氣(qi)(qi)動(dong)(dong)高(gao)(gao)真(zhen)(zhen)(zhen)(zhen)空(kong)(kong)球(qiu)閥(fa)(fa)(fa)價格,氣(qi)(qi)動(dong)(dong)高(gao)(gao)真(zhen)(zhen)(zhen)(zhen)空(kong)(kong)球(qiu)閥(fa)(fa)(fa)說明書,氣(qi)(qi)動(dong)(dong)高(gao)(gao)真(zhen)(zhen)(zhen)(zhen)空(kong)(kong)球(qiu)閥(fa)(fa)(fa)實物圖,氣(qi)(qi)動(dong)(dong)高(gao)(gao)真(zhen)(zhen)(zhen)(zhen)空(kong)(kong)球(qiu)閥(fa)(fa)(fa)結(jie)構圖,氣(qi)(qi)動(dong)(dong)高(gao)(gao)真(zhen)(zhen)(zhen)(zhen)空(kong)(kong)球(qiu)閥(fa)(fa)(fa)外形尺寸,氣(qi)(qi)動(dong)(dong)高(gao)(gao)真(zhen)(zhen)(zhen)(zhen)空(kong)(kong)球(qiu)閥(fa)(fa)(fa)執行標準(zhun),氣(qi)(qi)動(dong)(dong)高(gao)(gao)真(zhen)(zhen)(zhen)(zhen)空(kong)(kong)球(qiu)閥(fa)(fa)(fa)工作原(yuan)理,氣(qi)(qi)動(dong)(dong)高(gao)(gao)真(zhen)(zhen)(zhen)(zhen)空(kong)(kong)球(qiu)閥(fa)(fa)(fa)作用特點。

氣動高真空球閥通過電磁換向閥改變氣路方向,控制執行氣缸來驅動球閥,達到接通或切斷真空(壓力)系統管道路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。可選配反饋信號裝置及電氣閥門定位器。
氣動高真空球閥主要技術性能:
 閥門漏率:Valve Leak Rate
 ≤1.3×10-4Pa.L/S.
 適用溫度:Applicable Temperature
 -30~+150℃
 -30~+150℃(PPL密封)
 適用范圍:Appy Range

 連接型式 Loose Flange
 使用壓力范圍(Pa)
 活套法蘭(GB6070、JB919)
 0.6×106~1.3×10-4
 焊接法蘭(GB6070、JB919)
 1.6×106~1.3×10-4
 快卸法蘭(GB4982)
 0.1×106~1.3×10-4
 螺紋連接 Threaded Connection
 1.6×106~1.3×10-4

氣動高真空球閥主要零件材料:

閥體、閥蓋、閥桿:不銹鋼
密封件:四氟乙烯、丁腈橡膠、氟橡膠、PPL。

氣動高真空球閥螺紋連接的外形及連接尺寸:
Model
型號
DN
G
H
E
L
GUQ-10(G)
10
1/4"
153
104
68
GUQ-16(G)
16
1/2"
155
104
72
GUQ-20(G)
20
3/4"
160
104
82
GUQ-25(G)
25
1"
163
140
90
GUQ-32(G)
32
1-1/4"
180
140
112
GUQ-40(G)
40
1-1/2"
186
140
120
GUQ-50(G)
50
2"
233
164
145
GUQ-63(G)
63
2-1/2"
272
164
185
GUQ-80(G)
80
3"
351
190
210
GUQ-100(G)
100
4"
370
190
268

氣動高真空球閥活(huo)套法蘭連接(GB6070):

Model
型號
DN
D
Do
H
E
L
n-φc
GUQ-10(F)
10
55
40
153
105
84
4-φ6.6
GUQ-16(F)
16
60
45
155
130
84
4-φ6.6
GUQ-25(F)
25
70
55
163
165
114
4-φ6.6
GUQ-32(F)
32
90
70
180
165
140
4-φ9
GUQ-40(F)
40
100
80
186
190
160
4-φ9
GUQ-50(F)
50
110
90
233
190
170
4-φ9
GUQ-63(F)
63
130
110
272
250
195
4-φ9
GUQ-80(F)
80
145
125
351
250
203
8-φ9
GUQ-100(F)
100
165
145
370
280
280
8-φ9

氣動高真空球閥(fa)快卸法蘭連接(GB4982):

Model
型號
DN
D1
D
H
E
L
GUQ-10(KF)
10
12.2
30
153
104
84
GUQ-16(KF)
16
17.2
30
155
104
84
GUQ-25(KF)
25
26.2
40
163
140
114
GUQ-32(KF)
32
34.2
55
180
140
140
GUQ-40(KF)
40
41.2
55
186
140
160
GUQ-50(KF)
50
52.2
75
233
164
170
