船用法蘭鑄鐵止回閥性能規范Technical Data

公稱壓力Nominal Pressure(MPa) 公稱通徑Nominal Diameter(mm) 適用介質Applicable Medium 0.6 50 - 300 海水、淡水、滑油、燃油和f≤2200C蒸汽 1.0 65 - 250 Sea water. Fresh water. Lubricanting oil, Fuel oil, 1.6 20 - 50 f≤2200C steam

船用法蘭鑄鐵止回閥主要零部件材質Materials of Main Parts

零件名稱Parts Name 材料Material 　 名稱Name 牌號Marks 閥體、閥蓋Body/Cover 灰鑄鐵Gray Cast lron HT200 閥盤Disc 鑄錫青銅Cast Tin Bronze ZCuSn102n2 閥座Seat 鑄鋁青銅Cast Aluminum Bronze ZCuA19Mn2

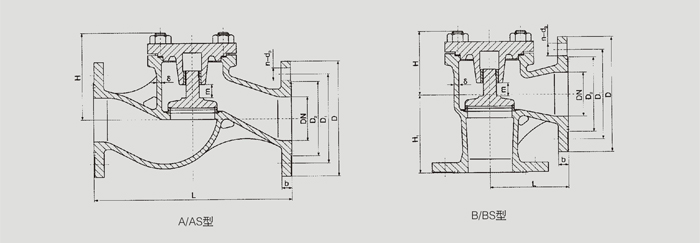

船用法蘭鑄鐵止回閥PNl.O、1.6MPa的A型、B型基本尺寸Dimensions

公稱 公稱 結構尺寸S ructure Dimension 　 法蘭 螺栓 升程 參考重量 壓力 PN 通徑 DN L H≈ Hi 壁厚 Thickness 6 Flange Bolt Lift Range Weight(kg) (MPa) (mm) A型 B型 A型 B型 B型 　 D Di D2 do b n個 Th. m A型 B型 　 65 290 115 130 95 115 9 155 123 104 15 15 6 M14 19 15.1 12.9 　 80 310 125 151 102 125 9 170 138 118 15 15 8 M14 23 18.3 15.1 1.0 100 350 150 171 116 135 10 190 158 138 15 15 8 M14 28 24.8 21.6 　 125 400 175 189 135 155 10 215 183 164 15 15 10 M14 35 34.7 32.9 　 150 480 180 219 154 160 11 240 208 190 15 16 12 M14 42 48.4 41.2 　 20 150 75 87 66 75 7 95 68 48 13 14 4 M12 7 43 3.7 　 25 160 80 89 67 80 7 105 73 56 13 14 4 M12 7 44 4.2 1.6 32 180 85 93 68 85 7 115 83 64 15 15 6 M14 9 53 5.2 　 40 200 90 105 75 90 8 125 93 74 15 16 6 M14 12 73 6.6 　 50 230 95 117 85 95 8 135 103 84 15 16 6 M14 15 89 8.3

船用法蘭鑄鐵止回閥PN0.6．1.0、1.6MPa的AS型、BS型基本尺寸Dimensions

公稱 公稱 結構尺寸S ructure Dimension 　 法蘭 螺栓 升程 參考重量 壓力 PN 通徑 DN L H≈ Hi 壁厚 Thickness6 Flange Bolt Lift Range Weight(kg) (MPa) (mm) AS型 BS型 AS型 BS型 BS型 　 D Di D2 do b n個 Th m AS型 BS型 　 50 230 125 117 85 125 8 140 1 10 90 14 16 4 M12 15 9.4 10.0 　 65 290 145 130 95 145 9 160 130 110 14 16 4 M12 19 15.5 16.4 0.6 80 310 155 151 102 155 9 190 150 128 18 18 4 M16 23 19.2 20.3 　 100 350 175 171 116 175 10 210 170 148 18 18 4 M16 28 28.6 32.2 　 125 400 200 189 135 200 10 240 200 178 18 20 8 M16 35 38.2 40.3 　 150 480 225 219 154 225 11 265 225 202 18 20 8 M16 42 52.0 56.4 　 65 290 145 130 95 145 9 185 145 122 18 20 4 M16 19 18.1 19.0 　 80 310 155 151 102 155 9 200 160 133 18 22 8 M16 23 21.6 22.7 1 0 100 350 175 171 116 175 10 220 180 158 18 24 8 M16 28 29.2 30.8 　 125 400 200 189 135 200 10 250 210 184 18 26 8 M16 35 40.2 42.3 　 150 480 225 219 154 225 11 285 240 212 22 26 8 M20 42 56.4 60.8 　 20 150 95 87 66 95 7 105 75 58 14 16 4 M12 7 4.8 5.0 　 25 160 100 89 67 100 7 115 85 68 14 16 4 M12 7 5.1 5.3 1 6 32 180 105 93 68 105 7 140 100 78 18 18 4 M16 9 7.1 7.3 　 40 200 1 15 105 75 1 15 8 150 110 88 18 18 4 M16 12 9.3 9.7 　 50 230 125 117 85 125 8 165 125 102 18 20 4 M16 15 1 1 4 12.0
