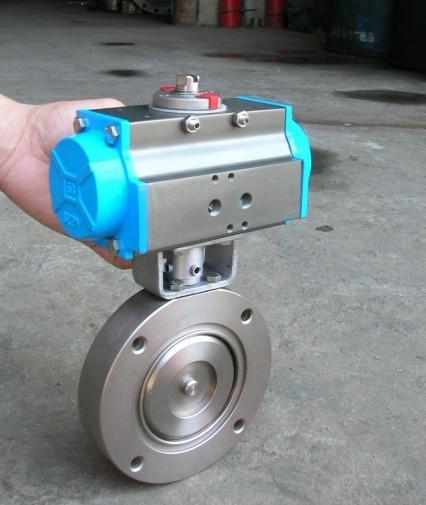

GIQ-B型氣動高真空蝶閥

產品名稱：國產激情久久久久影院小草:GIQ-B型氣動高真空蝶閥
產品型號：GIQ-B型
產品口徑：DN50-600mm
產品壓力：負壓
產品材質：不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)(fa)盛閥(fa)(fa)(fa)門制造有限(xian)公司主要(yao)生產GIQ-B型(xing)氣動(dong)(dong)高(gao)真(zhen)(zhen)(zhen)空(kong)(kong)(kong)蝶閥(fa)(fa)(fa)，可提供GIQ-B型(xing)氣動(dong)(dong)高(gao)真(zhen)(zhen)(zhen)空(kong)(kong)(kong)蝶閥(fa)(fa)(fa)價格，GIQ-B型(xing)氣動(dong)(dong)高(gao)真(zhen)(zhen)(zhen)空(kong)(kong)(kong)蝶閥(fa)(fa)(fa)說明書(shu)，GIQ-B型(xing)氣動(dong)(dong)高(gao)真(zhen)(zhen)(zhen)空(kong)(kong)(kong)蝶閥(fa)(fa)(fa)實(shi)物圖(tu)，GIQ-B型(xing)氣動(dong)(dong)高(gao)真(zhen)(zhen)(zhen)空(kong)(kong)(kong)蝶閥(fa)(fa)(fa)結構圖(tu)，GIQ-B型(xing)氣動(dong)(dong)高(gao)真(zhen)(zhen)(zhen)空(kong)(kong)(kong)蝶閥(fa)(fa)(fa)外形尺寸，GIQ-B型(xing)氣動(dong)(dong)高(gao)真(zhen)(zhen)(zhen)空(kong)(kong)(kong)蝶閥(fa)(fa)(fa)執行標準，GIQ-B型(xing)氣動(dong)(dong)高(gao)真(zhen)(zhen)(zhen)空(kong)(kong)(kong)蝶閥(fa)(fa)(fa)工作原(yuan)理，GIQ-B型(xing)氣動(dong)(dong)高(gao)真(zhen)(zhen)(zhen)空(kong)(kong)(kong)蝶閥(fa)(fa)(fa)作用(yong)特(te)點。

GIQ-B型氣動高真空蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動。從而達到接通或切斷真空管路中氣流的目的，是目前一種新型的氣動執行器控制的氣動蝶閥，分為雙作用和單作用(彈簧復位)氣缸。可選配反饋信號裝置及電氣閥門定位器。適用于工作介質為空氣和非腐蝕性氣體。

GIQ-B型氣動高真空蝶閥主要技術性能

適用范圍(Pa)	2x10⁵～1.3x10^-5
閥門漏率(Pa.L/S)	≤1.3x10^-6
介質溫度（℃）	-25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠)
氣源壓力（MPa）	0.4～0.6
法蘭標準	GB/T6070
安裝位置	任意
控制電路	標準出廠：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
信號反饋	標準出廠：閥位指示器特殊指定：微動開關；智能型4～20mA DC
氣缸可選	標準出廠：雙作用式特殊指定：單作用式（有彈簧返回）可選常開或常閉

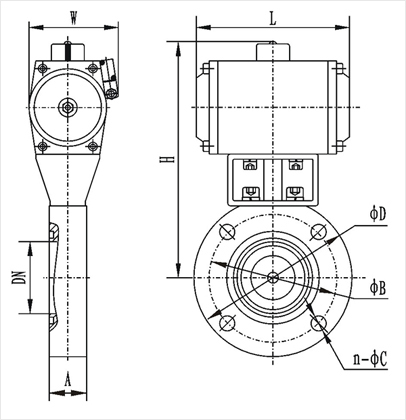

GIQ-B型氣動高真空蝶閥連接及外形尺寸

型號	通徑(DN)	ΦD	ΦB	H	A	L	W	n-ΦC
GIQ-50AB	50	110	90	206	26	164	105	4-Φ9
GIQ-63AB	63	130	110	217	32	164	105	4-Φ9
GIQ-80AB	80	145	125	247		190	124	8-Φ9
GIQ-100AB	100	165	145	257				8-Φ12
GIQ-125AB	125	200	175	273	35
GIQ-150AB	150	225	200	334	35	247	140
GIQ-200AB	200	285	260	391	45	302	165	12-Φ11
GIQ-250AB	250	335	310	467	50	372	198	12-Φ11
GIQ-300AB	300	425	395	557	55	432	225	12-Φ14
GIQ-400AB	400	510	480	640	60	518	243	16-Φ14
GIQ-600AB	600	710	670	892	100	780	408	12-Φ21
