真空擋板閥當前位置:首頁 > 產品中心 > 切斷閥 > 真空擋板閥
  • GDC-J型電磁高真空擋板閥

GDC-J型電磁高真空擋板閥

  • 產品名稱:國產激情久久久久影院小草:GDC-J型電磁高真空擋板閥
  • 產品型號:GDC-J型
  • 產品口徑:DN16-80mm
  • 產品壓力:負壓
  • 產品材質:碳鋼,不銹鋼
  • 聯系電話:021-51061127
  • 聯系傳真:021-51062214
  • Email:fashengfamen@126.com
  • 聯系人:陳云非
  • 聯系手機:18217570461
  • QQ:203398752
  • 公司名:上海閥盛閥門制造有限公司
  • 帳號:03416900040048386
  • 開戶行:農行上海水清南路支行
  • 售后承諾:質保一年,質量三包:包修、包換、包退。

上(shang)海閥(fa)(fa)(fa)盛閥(fa)(fa)(fa)門制造有限公(gong)司主要生產GDC-J型(xing)電(dian)(dian)(dian)磁(ci)高(gao)真(zhen)空(kong)(kong)擋(dang)板(ban)(ban)閥(fa)(fa)(fa),可提供(gong)GDC-J型(xing)電(dian)(dian)(dian)磁(ci)高(gao)真(zhen)空(kong)(kong)擋(dang)板(ban)(ban)閥(fa)(fa)(fa)價(jia)格(ge),GDC-J型(xing)電(dian)(dian)(dian)磁(ci)高(gao)真(zhen)空(kong)(kong)擋(dang)板(ban)(ban)閥(fa)(fa)(fa)說明(ming)書,GDC-J型(xing)電(dian)(dian)(dian)磁(ci)高(gao)真(zhen)空(kong)(kong)擋(dang)板(ban)(ban)閥(fa)(fa)(fa)實(shi)物圖,GDC-J型(xing)電(dian)(dian)(dian)磁(ci)高(gao)真(zhen)空(kong)(kong)擋(dang)板(ban)(ban)閥(fa)(fa)(fa)結構圖,GDC-J型(xing)電(dian)(dian)(dian)磁(ci)高(gao)真(zhen)空(kong)(kong)擋(dang)板(ban)(ban)閥(fa)(fa)(fa)外形尺寸,GDC-J型(xing)電(dian)(dian)(dian)磁(ci)高(gao)真(zhen)空(kong)(kong)擋(dang)板(ban)(ban)閥(fa)(fa)(fa)執行標準(zhun),GDC-J型(xing)電(dian)(dian)(dian)磁(ci)高(gao)真(zhen)空(kong)(kong)擋(dang)板(ban)(ban)閥(fa)(fa)(fa)工(gong)作(zuo)原理,GDC-J型(xing)電(dian)(dian)(dian)磁(ci)高(gao)真(zhen)空(kong)(kong)擋(dang)板(ban)(ban)閥(fa)(fa)(fa)作(zuo)用(yong)特點。

GDC-J型電磁高真空擋板閥是靠電磁力和彈簧復位力,用以打開或關閉的閥門,適用于真空系統中用以打開或隔斷氣流之用。當閥關閉時,允許閥板密封面上側承受大氣壓,下側為真空,在此狀態下接通電器控制盒電源后,閥板能正常開啟。適于工作介質為空氣、非腐蝕性及不含顆粒灰塵的氣體。
GDC-J型電磁高真空擋板閥主要技術性能:
適用范圍(Pa)
105~6.7x10-4
閥門漏率(Pa.L/S)
≤6.7x10-4
適用溫度(℃)
-25~+40
線圈溫升(℃)
≤65
開閉時間(S)
3~5
電源電壓(V/Hz)
220±10%/50
安裝方式
垂直

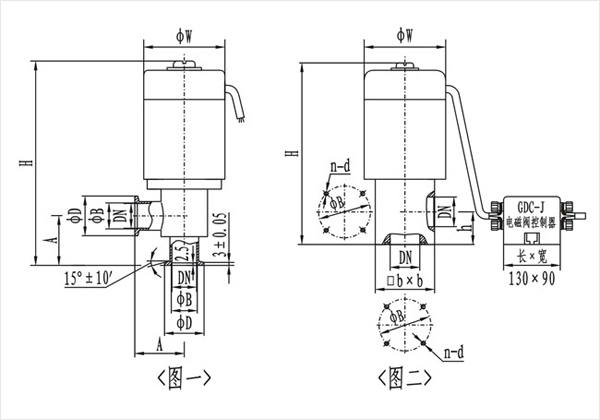

GDC-J型電磁高真空擋板閥(圖一)(KF)連接及外形尺寸:
型號
通徑(DN)
ΦW
ΦD
ΦB
H
A
法蘭標準
GDC-J16A/KF
16
68
30
17.2
186
40
GB4982
GDC-J25A/KF
25
82
40
26.2
193
50
GDC-J40/KF
40
110
55
41.2
270
65
GDC-J50A/KF
50
125
75
52.2
307
70
/
GDC-J型電磁高真空擋板閥(圖二)連接及外形尺寸:
型號
通徑(DN)
ΦW
ΦB
H
h
bxb
n-b
法蘭標準
GDC-J16A
16
68
42
165
28
48x48
4-M5
JB919
GDC-J25A
25
82
55
190
35
58x58
4-M6
GDC-J32
32
92
64
217
40
68x68
4-M6
GDC-J40
40
110
70
240
44
80x80
4-M6
GDC-J50A
50
125
90
285
56
95x95
4-M8
GDC-J65
65
135
105
315
65
115x115
4-M8
GDC-J80
80
165
125
358
75
140x140
4-M8
