真(zhen)空擋板閥當前位置:首頁 > 產品中心 > 切斷閥 > 真空擋板閥
  • GD-J型高真空擋板閥

GD-J型高真空擋板閥

  • 產品名稱:國產激情久久久久影院小草:GD-J型高真空擋板閥
  • 產品型號:GD-J型
  • 產品口徑:DN10-300mm
  • 產品壓力:負壓
  • 產品材質:碳鋼,不銹鋼
  • 聯系電話:021-51061127
  • 聯系傳真:021-51062214
  • Email:fashengfamen@126.com
  • 聯系人:陳云非
  • 聯系手機:18217570461
  • QQ:203398752
  • 公司名:上海閥盛閥門制造有限公司
  • 帳號:03416900040048386
  • 開戶行:農行上海水清南路支行
  • 售后承諾:質保一年,質量三包:包修、包換、包退。

上海閥盛(sheng)閥門(men)制造有限公司(si)主(zhu)要生產GD-J型(xing)(xing)(xing)(xing)高(gao)(gao)真(zhen)空(kong)擋(dang)板(ban)(ban)閥,可提供GD-J型(xing)(xing)(xing)(xing)高(gao)(gao)真(zhen)空(kong)擋(dang)板(ban)(ban)閥價格,GD-J型(xing)(xing)(xing)(xing)高(gao)(gao)真(zhen)空(kong)擋(dang)板(ban)(ban)閥說(shuo)明書,GD-J型(xing)(xing)(xing)(xing)高(gao)(gao)真(zhen)空(kong)擋(dang)板(ban)(ban)閥實物圖(tu),GD-J型(xing)(xing)(xing)(xing)高(gao)(gao)真(zhen)空(kong)擋(dang)板(ban)(ban)閥結構圖(tu),GD-J型(xing)(xing)(xing)(xing)高(gao)(gao)真(zhen)空(kong)擋(dang)板(ban)(ban)閥外形尺寸,GD-J型(xing)(xing)(xing)(xing)高(gao)(gao)真(zhen)空(kong)擋(dang)板(ban)(ban)閥執行(xing)標準,GD-J型(xing)(xing)(xing)(xing)高(gao)(gao)真(zhen)空(kong)擋(dang)板(ban)(ban)閥工(gong)作原(yuan)理(li),GD-J型(xing)(xing)(xing)(xing)高(gao)(gao)真(zhen)空(kong)擋(dang)板(ban)(ban)閥作用特點。

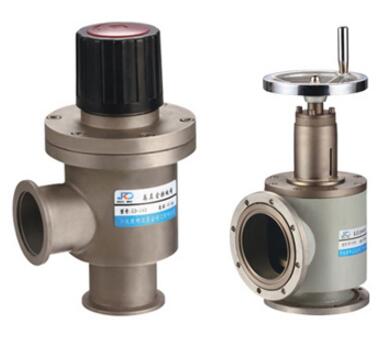

GD-J型高真空擋板閥(又稱角閥)是用于真空系統中用來切斷或接通氣流之用。傳動部件采用螺桿傳動升降閥板,動作輕巧、工作可靠。GD-J為角通型式,GD-S為帶預抽口的三通型式。適于工作介質為空氣、非腐蝕性及不含顆粒灰塵的氣體。
GD-J型高真空擋板閥主要技術性能:
適用范圍(Pa)
2x105~1.3x10-4
閥門漏率(Pa.L/S)
≤1.3x10-6
介質溫度(℃)
-25~+80(密封材料為丁腈橡膠)
-30~+150(密封材料為氟橡膠)
安裝位置
任意

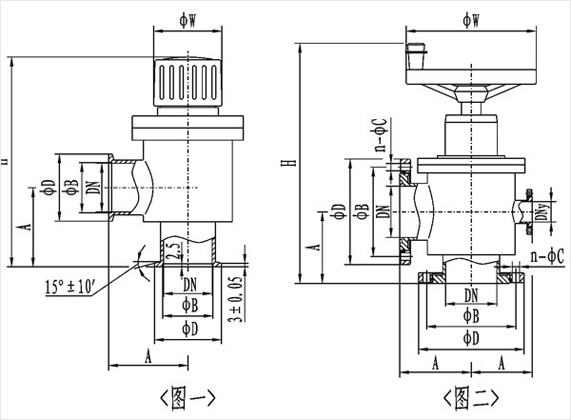

GD-J型高真空擋板閥(圖一)(KF)連接及外形尺寸:
型號
通徑(DN)
ΦD
ΦB
H
A

ΦW
法蘭標準
GD-J10/KF
10
30
12.2
122
30

36
GB4982
GD-J16/KF
16
30
17.2
132
40

36
GD-J25/KF
25
40
26.2
158
50

50
GD-J40/KF
40
55
41.2
180
65

56
GD-J50/KF
50
75
52.2
278
70

100
/
型號
通徑(DN)
ΦD
ΦB
H
A
ΦW
n-ΦC
DNy(預抽口)
法蘭標準
GD-J50
50
110
90
278
70
100
4-Φ9
/
GB/T6070
GD-J63
63
130
110
390
88
160
GD-J80
80
145
125
432
88
8-Φ9
GD-J100
100
165
145
460
108
GD-J(S)150
150
220
195
636
138
200
8-Φ11
DN40(GB4982)
JB919
GD-J(S)160
160
225
200
636
138

GB/T6070
GD-J(S)200
200
285
260
788
200
12-Φ11
DN50(GB/T6070)
GD-J(S)250
250
335
310
820
208
250
DN63(GB/T6070)
GD-J(S)300
300
380
350
980
250
8-Φ14
DN80(GB/T6070)
JB919
